DESCRIÇÃO DOS CABOS

Interface Ethernet (ETH)

O dispositivo possui uma interface Ethernet para comunicação em rede. A porta Ethernet está localizada na parte traseira do dispositivo.

Exemplo de montagem do cabo ethernet padrão T658 A

Obs.: Utilize cabos UTP Cat5e de boa qualidade, seguindo os padrões de pinagem T568 A/B. É importante, durante a confecção do cabo de rede, não inverter os pinos 4, 5, 7 e 8, pois isso pode causar a queima da porta ethernet e invalidar a garantia do produto.

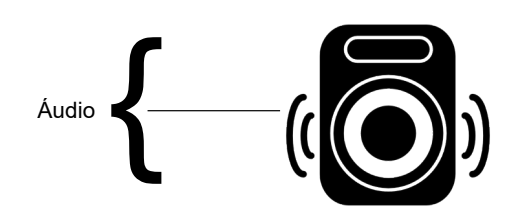

Saída de áudio externo

Conexão localizada na parte de trás para amplificar a saída de áudio através de alto-falante ou caixa de som externa. Ideal para ampliar o áudio do dispositivo.

Fonte de Alimentação

Conecte a fonte de alimentação ao dispositivo e, em seguida, ligue-a na tomada.

Obs.: Recomenda-se o uso de um nobreak ou fonte de alimentação ininterrupta para suprir situações de queda de energia.

FECHADURAS

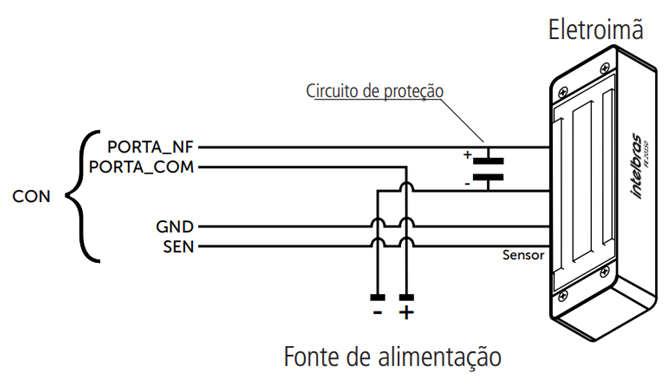

Fechadura Eletroímã

Conecte a fechadura eletroímã ao dispositivo conforme o esquema abaixo:

Obs.: Caso a fechadura não possua sensor, desconsidere a ligação deste.

Fechadura Elétrica

Conecte a fechadura elétrica ao dispositivo conforme o esquema abaixo:

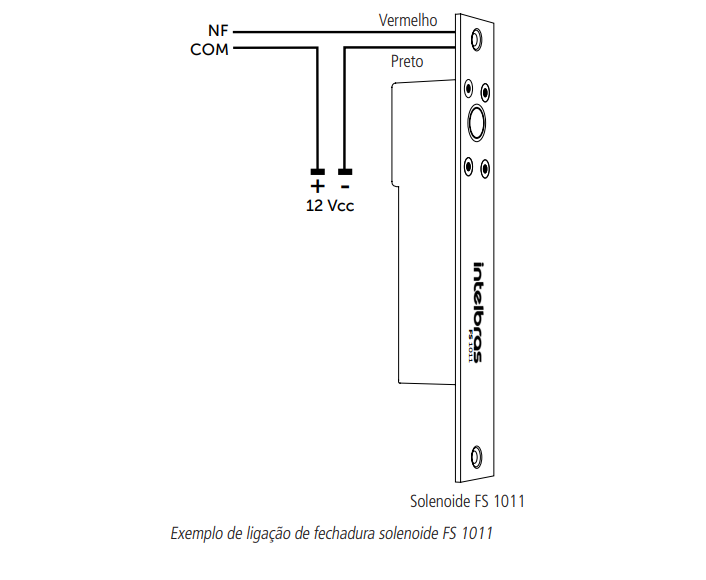

Fechadura Solenoide

Conecte a fechadura solenoide ao dispositivo conforme o esquema abaixo:

Botão de Saída

Conecte o botão de saída ao dispositivo conforme o esquema abaixo:

Entrada de Alarme

Conecte a entrada de alarme ao dispositivo conforme o esquema abaixo:

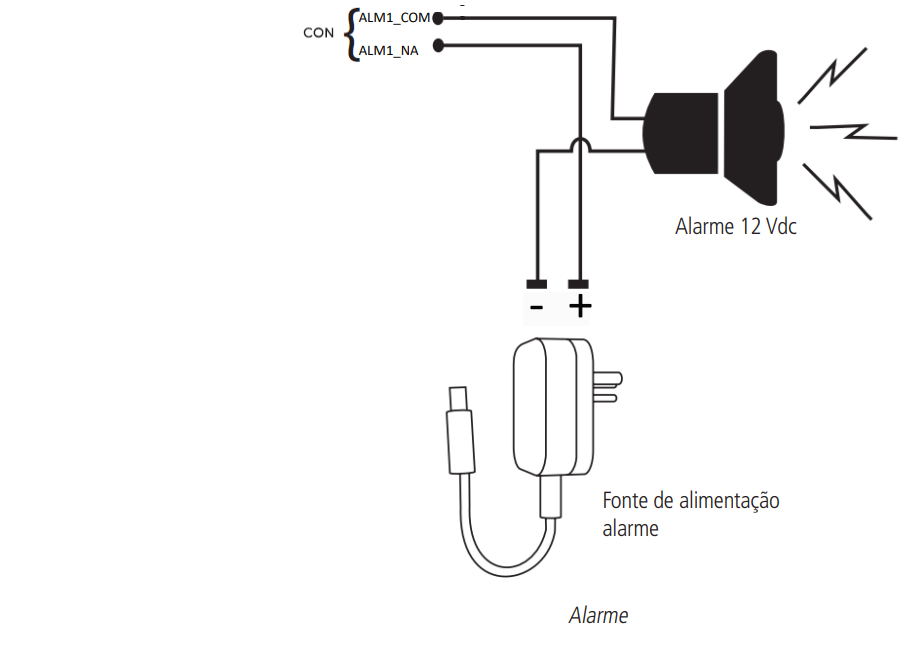

Saída de Alarme

Conecte a saída de alarme ao dispositivo conforme o esquema abaixo:

Ligação XR2201

Para ativar o módulo de segurança conforme o item RS-485, conecte o XR2201 ao dispositivo seguindo o esquema abaixo:

Leitor auxiliar biométrico digital

Conecte o leitor auxiliar biométrico digital ao dispositivo conforme o esquema abaixo:

Leitor auxiliar Weigand

Conecte o leitor auxiliar Weigand ao dispositivo conforme o esquema abaixo:

MIP 1000 IP

Conecte o MIP 1000 IP ao dispositivo conforme o esquema abaixo:

Obs.:Para ativar o funcionamento com o dispositivo MIP 1000 IP, acesse o menu Utilidades > MIP

Locais Recomendados

O dispositivo deve ser instalado a pelo menos 2 m de uma lâmpada e a pelo menos 3 metros de um local onde possa entrar claridade proveniente de raios solares.

Locais Não Recomendados

Certifique-se que o dispositivo está instalado em um local onde não fique com muita claridade atrás do rosto a ser identificado e a luz do sol não incida diretamente no dispositivo mesmo que passando através de uma janela.

Cenários como os ilustrados na figura abaixo podem afetar o funcionamento do dispositivo.

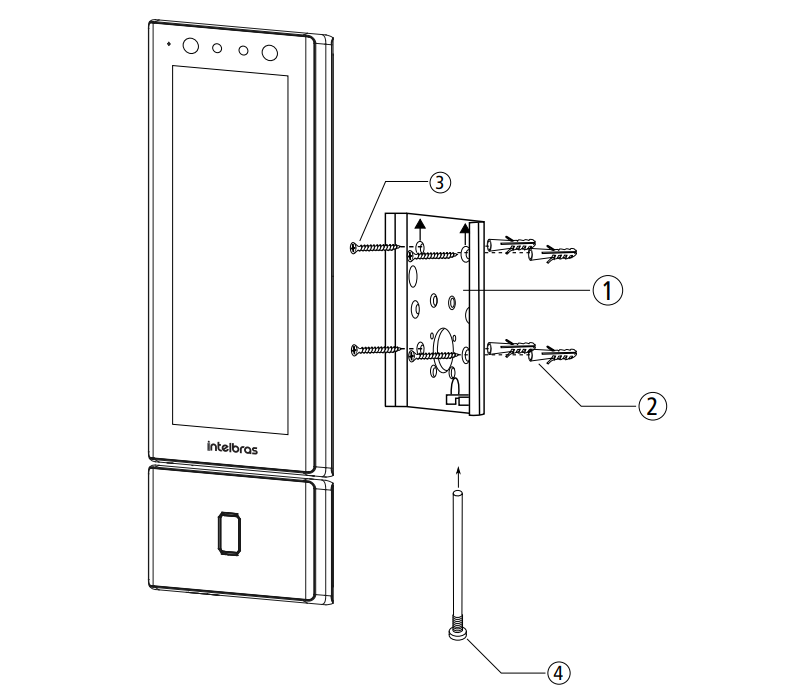

Diagrama de Instalação

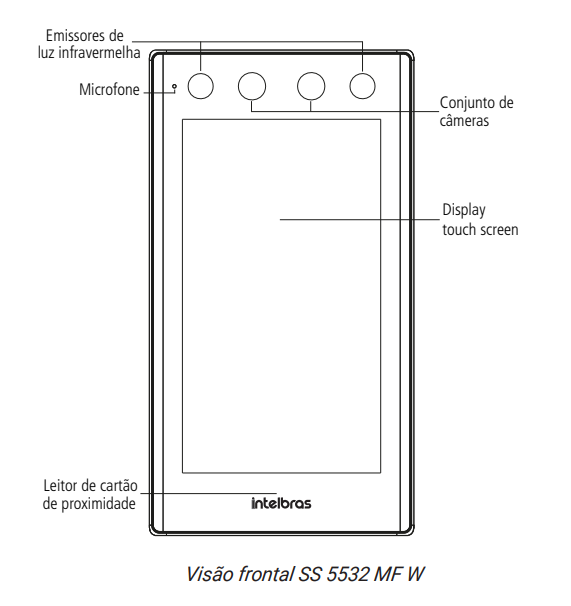

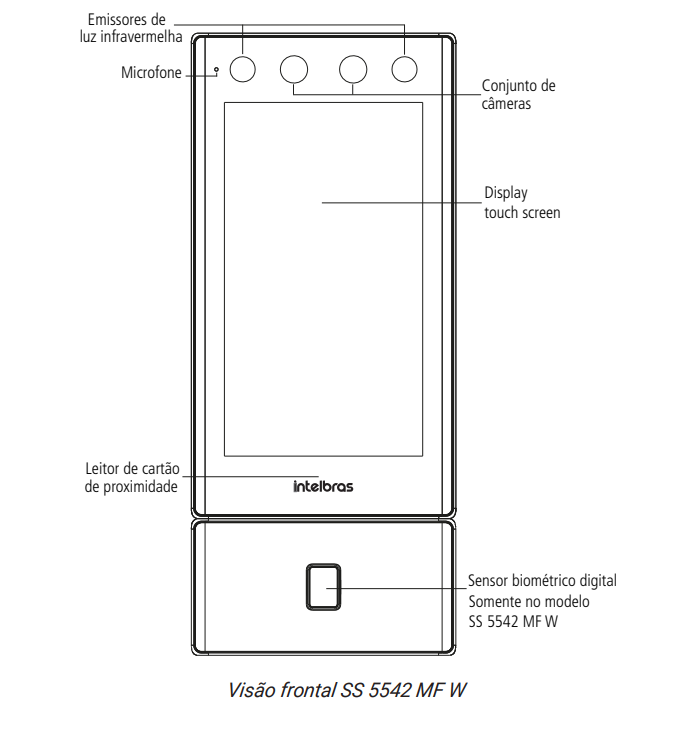

SS 5532 MF W e SS 5542 MF W

1. Remova o suporte (1) do equipamento;
2. Faça cinco orifícios (quatro orifícios de instalação do suporte e uma entrada de cabo) na parede de acordo com os orifícios no suporte e fixe o suporte na parede utilizando as buchas (2) e parafusos (3) que acompanham o produto;
3. Efetue a ligação dos cabos ver item esquemas de ligação
4. Encaixe o controlador de acesso no suporte e coloque o parafuso de fixação (4).

Diagrama de Instalação

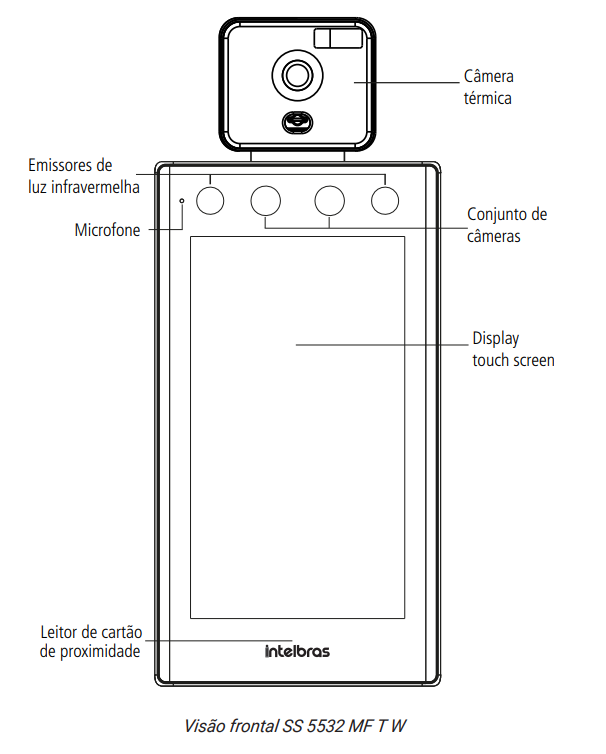

SS 5532 MF T W

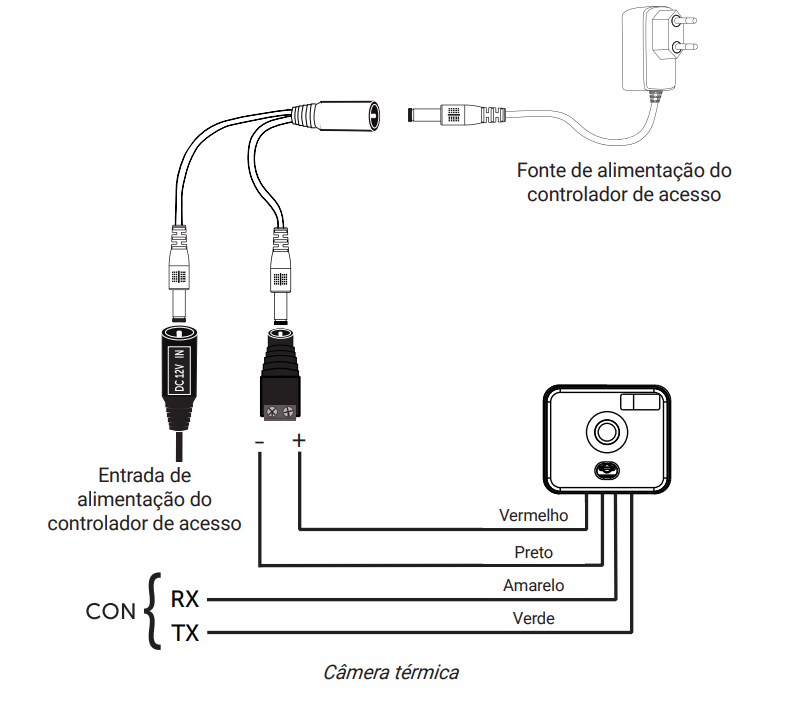

1. Remova a tampa do suporte da câmera térmica (2);
2. Fixe a câmera termica (1) e em seguida recoloque a tampa do suporte (2) por cima dos fios da câmera;
3. Efetue a ligação dos cabos ver item esquemas de ligação
4. Faça cinco orifícios (quatro orifícios de instalação do suporte da câmera térmica e uma entrada de cabo) na parede de acordo com os orifícios e fixe o suporte na parede utilizando as buchas e parafusos (3) que acompanham o produto observando a altura recomendada na imagem acima, de 1,40 m em relação as câmeras do dispositivo;
5. Remova o suporte do equipamento e fixe o mesmo no suporte da câmera (4);
6. Efetue a ligação dos cabos (ver item 5. Esquemas de ligação);
7. Encaixe o controlador de acesso no suporte e coloque o parafuso de fixação (5).

Obs.: Para garantir a leitura dos usuários conforme as especificações técnicas do item especificações técnicas, recomenda-se instalar o dispositivo a uma altura de 1,4 m.

Inicialização do Dispositivo

Ao inicializar o dispositivo pela primeira vez escolha o idioma desejado (English, Português ou español (Latinoamérica)) e após ser selecionado se faz necessário a criação de um usuário administrador. Uma senha e um e-mail são de cadastro obrigatório e devem ser definidos na primeira vez que o controlador de acesso é ativado. O nome de usuário do administrador é admin por padrão. O controlador de acesso não poderá ser utilizado sem a realização desse cadastro.

• Importante:
  • A senha do administrador pode ser redefinida através do endereço de e-mail digitado, utilize um e-mail válido e ativo.
  • A senha deve conter de 8 a 32 caracteres, não pode conter espaços e deve conter pelo menos dois tipos de caracteres entre maiúsculas, minúsculas, número e caracteres especiais (excluindo ‘ “ ; : &).

  Para mais detalhes sobre politica de privaidade acesse o termo b https://www.intelbras.com/pt-br/politica-de-privacidade

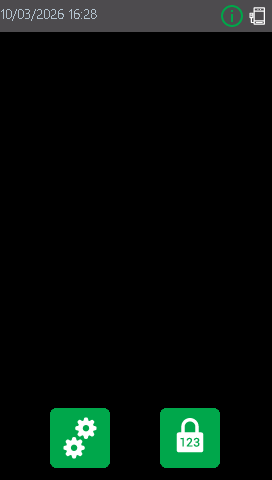

Tela Inicial

Nessa tela inicial o usuário é capaz de fazer a autenticação do seu acesso seja através da face, cartão, biometria digital e/ou senha. Na parte superior são exibidos os ícones de conexão como Ethernet, USB e também um ícone onde é possível ver as informações de sistema do dispositivo. À direita são exibidos os ícones de conexão como Ethernet, Wi-Fi, USB e infomações.

Na lateral esquerda o ícone para acesso ao menu principal , disponível apenas para o administrador e usuários com esse nível de acesso, e o ícone para acesso por senha .

Quando o SIP estiver habilitado, o ícone será exibido na tela inicial.

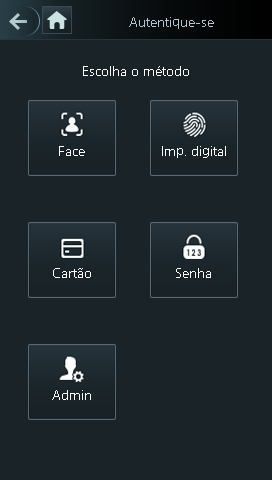

Autenticação

O usuário pode fazer o desbloqueio da porta por reconhecimento facial, biometria digital, senha e/ou cartão.

Facial

Para autenticar-se por reconhecimento facial basta se posicionar em frente ao equipamento de maneira que o rosto esteja sendo exibido e enquadrado na tela. Um sinal visual é exibido na tela e, de forma opcional, pode haver uma sinalização sonora.

Biometria Digital

Para autenticar-se por reconhecimento biométrico digital basta pressionar levemente o dedo com a digital cadastrada sobre o leitor biométrico. Um sinal visual é exibido na tela e, de forma opcional, pode haver uma sinalização sonora.

Senha

Para autenticar por senha é preciso acessar o menu Senha .

No menu Senha duas opções são apresentadas ao usuário: Senha e senha mestra.

Na opção Senha o usuário poderá autenticar-se utilizando sua ID de usuário e senha cadastrados.

A opção Senha Mestre não está relacionada a um usuário específico e necessita ser habilitada pelo administrador do sistema. A Senha Mestre irá destravar a porta independentemente dos modos de autenticação ativos, zonas de tempo, feriados e regras de anti-passback configurados para os usuários, não se aplicando a períodos de tempo definidos diretamente para o estado de porta do dispositivo.

Cartão

A verificação acontece ao passar o cartão na área indicada no dispositivo.

MENU PRINCIPAL

No menu principal pode-se cadastrar usuários, alterar configurações de acesso, conexão e sistema, verificar a capacidade do dispositivo etc.

Para acessar o menu principal se faz necessário autenticar-se como administrador. Essa autenticação pode ser através da face, biometria digital1 , cartão, senha de usuário ou ainda através da senha cadastrada na inicialização do equipamento.

Na tela inicial, abra o menu principal através do ícone

Se esse for o primeiro acesso ao menu principal, selecione a opção Admin e digite a senha cadastrada na inicialização do dispositivo.

Métodos de autenticação do menu principal¹	Menu principal
¹ Autenticar-se como administrador com biometria digital disponível apenas para o modelo SS 5542 MF W.

GERENCIAMENTO DE USUÁRIOS

O menu Usuário oferece opção para cadastro de um novo usuário, visualizar e editar lista de usuários e lista de administradores, além de habilitar/desabilitar ou modificar a senha mestra.

Novo usuário

• Ao acesso Novo usuário é exibida a tela de cadastro.
  • ID: Número que identifica o usuário. Esse número deve ser único e é incrementado automaticamente, entretanto pode ser personalizado pelo administrador como, por exemplo, a matrícula ou alguma referência ao apartamento, sala etc.
  • Nome: Nome que será exibido para esse usuário.
  • Métodos de autenticação: Existem dois modos de operação por usuário, que permite aquele determinando usuário utilizar a regras de acesso determinada pelo dispositivo ou as regras personalizada para o usuários.
    • Igual ao Dispositivo: Quando selecionado, o usuário seguirá as mesmas regras de acesso configuradas globalmente para o dispositivo, sem personalizações individuais.
    • Personalizado: Quando selecionado, o usuário terá regras de acesso exclusivas, podendo utilizar uma ou mais credenciais específicas, de forma individual ou combinada, conforme configurado para ele.

    Obs.: Ao selecionar "Personalizado" nos métodos de autenticação, a ordem de acesso será sempre: cartão, face e senha — independentemente da ordem apresentada na tela.

  • Imp. digitais: Permite o cadastro de até 5 digitais por usuário. Nessa opção é permitido habilitar uma dessas digitais como coação (emite um alerta para o software de monitoramento e/ou aciona uma saída de alarme).

    Essa opção está disponível apenas para o modelo SS .

  • Face: Foto do usuário que será utilizada para identifica-lo através do método de autenticação de reconhecimento facial ver seção boas práticas para o reconhecimento facial.
  • Cartão: Permite o cadastro de até 5 cartões ou tags RFID por usuários. Nessa opção é permitido habilitar um desses cadastros como coação (emite um alerta para o software de monitoramento e/ou aciona uma saída de alarme).
  • Senha: Permite a criação de uma senha de acesso individual de até 8 dígitos numéricos. Para acessar por esse método de autenticação é necessário que o usuário insira também a ID do usuário.
  • Permissão: Esse campo define se esse cadastro será de um Usuário comum ou um Admin. Este último com acesso ao menu principal e todas as configurações do dispositivo.
  • Zona de tempo: ID da zona de tempo atribuída ao usuário.
  • Plano feriado: ID do plano de feriado atribuída ao usuário.
  • Validade: Data limite que esse usuário terá acesso. A partir dessa data o usuário continuará cadastrado no dispositivo, mas seu acesso será negado.
  • Perfil: Define o perfil que será atribuído ao usuário. Dos quais:
    • Geral: Usuários com o perfil Geral podem realizar o acesso normalmente.
    • Bloqueados: O usuários o inserido desse perfil gera um evento de alarme ao efetuar o acesso.
    • Visitante: O usuário tem um número limitado de acessos a esse dispositivo.
    • Ronda: Apenas registra evento, não faz nenhum acionamento.
    • VIP: Libera o acesso independente das configurações de zona de tempo ou regra de anti-passback.
    • Acessibilidade: Estende o tempo de acionamento em 5 segundos para pessoa com deficiência.
    • Usuário 1: Reservado para customização. Usuários podem realizar o acesso normalmente.
    • Usuário 2: Reservado para customização. Usuários podem realizar o acesso normalmente.
  • Qtd. de acessos: Campo permite selecionar quantos acessos o usuário Visitante pode realizar no dispositivo.
  • Portas: Esta função permite o controle independente de duas portas: a porta principal, gerenciada pelo XR 2201, e a porta secundária, controlada diretamente pelo dispositivo facial. Os leitores seguem o mesmo fluxo de autenticação dos dispositivos. Para cada usuário, é possível configurar permissões de acesso individualmente para uma ou ambas as portas.
    • Porta 1: Controlada pelo módulo XR 2201. Ao habilitar esta opção, o usuário terá permissão de acesso somente à porta principal.
    • Porta 2: Controlada diretamente pelo dispositivo facial. Ao habilitar esta opção, o usuário terá permissão de acesso apenas à porta secundária.
    • Obs¹.: Se ambas as opções forem habilitadas, o usuário terá permissão de acesso tanto à porta principal quanto à porta secundária, podendo utilizar qualquer uma conforme sua necessidade e permissões atribuídas.
    • Obs².: Para que essa opção seja disponibilizada, será necessário conectar e habilitar o XR 2201 como módulo porta adicional no menu rede RS-485.

Informações de usuário

É possível acessar a lista de usuários, lista de usuários administradores e editar suas informações dentro do menu Usuários.

Lista de usuários

Apresenta a lista de usuários por ordem de cadastro. Não lista os usuários definidos como administradores, ver subseção seguinte. Ao selecionar um usuário é possível editar informações de acesso, exceto o número da ID do usuário.

Lista de administradores

Apresenta apenas a lista de usuários definidos com permissão de administradores (Admin). Ao selecionar um usuário é possível editar informações de acesso, exceto o número da ID do usuário.

Senha mestra

Nessa opção do menu é possível ativar e desativar a função Senha mestra, bem como criar e alterar essa senha.

A opção Senha mestra não está relacionada a um usuário específico e irá destravar a porta independente dos modos de autenticação ativos, zona de tempo, feriados e regras de anti-passback.

GERENCIAMENTO DE ACESSO

Métodos de autenticação

• Ao selecionar a opção Acesso > Método de abertura > Autenticação por usuário são apresentadas quatro opções¹:
  • Autenticação por usuário: Ao selecionar esse método pode-se optar por realizar a autenticação por Cartão, impressão digital (se houver leitor auxiliar), Face (reconhecimento facial) e senha. Nesse menu também é possível fazer a combinação de acesso. Para abrir a opção pressione sobre o nome Autenticação por usuário. O botão On/Off serve para habilitar o método.
  • Na opção /Ou: O usuário utiliza de qualquer um dos métodos para realização do acesso, ou seja, considerando as opções Cartão e Face selecionadas, o usuário terá seu acesso liberado se fazer a verificação apenas da Face e também terá seu acesso liberado se fizer a liberação apenas através do cartão/tag RFID.
  • Ao utilizar a opção +E: O usuário terá que utilizar todos os métodos selecionados para que o seu acessa seja liberado, ou seja, caso as opções Cartão e Face estejam selecionadas, o usuário terá que passar seu Cartão/tag RFID e na sequência realizar a verificação da Face. O acesso é liberado ao verificar ambas as credenciais.
  • Monitorar apenas temp.²: O usuário será validado conforme a sua temperatura corporal. Configure os parâmetros de medição de temperatura em Sistema > Parâmetros de face > Parâmetros de temp
  ¹ Para os modelos sem biometria digital serão apresentadas três opções.
  ² Apenas para o modelo SS 5532 MF T W

Alarme

• O administrador do sistema pode através do menu Acesso > Alarme habilitar ou desabilitar alarmes.
  • Anti-passback: Após autenticar-se no dispositivo na direção de entrada é necessário autenticar-se para sair antes de uma nova autenticação de entrada e vice-versa. Para tanto, é necessário um leitor auxiliar
  • Coação: Cartões e tag RFID podem ser cadastrados como credencial de coação. Caso esta opção esteja ativa, além de um evento de coação, também será acionada a saída de alarme se houver um acesso utilizando uma credencial de coação.
  • Intrusão: Abertura indevida da porta (requer uso do sensor de porta).
  • Tempo limite do sensor: Define depois de quanto tempo soa um alarme sonoro no próprio dispositivo. Pode ser configurado de 1-9999 segundos.
  • Sensor de porta: : Necessário estar ativado para que o dispositivo detecte abertura indevida da porta ou que a mesma permaneceu aberta.

  Obs.: A integração de alarme do dispositivo e sua configuração (relé de acionamento, evento ou alarme sonoro) requer uso de software.

Estado da porta

• São três opções para o estado da porta: NA, NF e Normal
  • NA: Define que a porta estará sempre aberta, ou seja, relé de acionamento sempre ativo.
  • NF: Define que a porta estará sempre fechada, ou seja, não haverá acionamento mesmo que uma credencial válida seja verificada.
  • Normal: A porta será liberada com uma credencial válida.

Tempo de abertura de porta

Define o tempo de acionamento do relé de abertura, por padrão 3 segundos.

Intervalo verificação(s)

Define o tempo de intervalo entre uma autenticação e a próxima.

Intertravamento

Possui duas formas de configuração.

• Modo Intertravamento local:

  • Ativar: Permite habilitar ou desabilitar a função.
  • Dupla autenticação: Verificação de segurança.
  • Timeout dupla autenticação: período de realização da verificação de segurança.

• Modo Intertravamento local:

  • Ativar: Permite habilitar ou desabilitar a função.
  • Posição da porta: Define quem será o controlador principal ou secundário.
  • Endereço IP: Define o IP do controlador secundário, quando definido como secundário o IP a ser configurado é o do controlador primário.
  • Porta: Define a porta de comunicação do entre o controlador secundário e primário. Padrão 5000.
  • Usuário: admin, mesmo utilizado para acesso ao menu do facial.
  • Senha: Mesmo utilizado para acesso ao menu do facial.
  • Dupla autenticação: Verificação de segurança.
  • Timeout dupla autenticação: período de realização da verificação de segurança.

Para mais detalhes, consulte a seção Intertravamento no manual web.

CONFIGURAÇÃO DE CONEXÃO

Através do menu Conexão é possível gerenciar conexões de rede e da porta serial.

Rede

• • Rede cabeada: Configurações de endereço de IP, máscara de rede e gateway padrão. Se houver um serviço DHCP na rede é possível ativar esta opção para que um configuração de IP seja atribuída automaticamente.
  • Registro ativo: permite conectar o controlador de acesso a plataforma de gerenciamento compatíveis e dessa forma gerenciar o dispositivo. É necessário configurar o endereço IP e porta de comunicação do servidor, além de atribuir uma ID ao dispositivo.
  • Wi-Fi: Ao ativar o rede Wi-Fi, procure pelas redes disponíveis utilizando o ícone da lupa no canto superior direito. Escolha a SSID desejada e insira a senha. A opção DHCP vem habilitada por padrão.
    • Obs.: Para uso do software InControl Web é necessário um IP fixo. Antes de usar a opção DHCP, certifique-se que sua rede irá atribuir sempre o mesmo IP para esse e equipamento.
      • Para evitar conflitos de IP, certifique-se que configurar a rede cabeada para uma faixa não utilizada em casos que se opte por usar a rede sem fio.

RS-485

• Tipo dispositivo:
  • Controladora: O dispositivo funciona como um leitor de cartão e envia os dados para um controlador de acesso externo para gerenciamento de entrada.
  • Leitor de cartão: O dispositivo atua como um controlador de acesso e se conecta a um leitor de cartão externo.
  • Leitor (OSDP): O dispositivo se conecta a um leitor de cartão utilizando o protocolo OSDP.
  • Módulo de Segurança: Ao ativar o módulo de segurança, o botão de saída da porta, a fechadura, o sensor de porta e o acionamento por alarme de incêndio ficarão inoperantes.
  • Módulo Porta Adicional: Ao ativar esta função, o XR 2201 passa a atuar como módulo de porta adicional, permitindo que duas portas sejam acionadas de forma independente pelo dispositivo facial, sem a necessidade de habilitar o intertravamento. No menu Usuários exibirá opções para configurar permissões de acesso à porta principal, secundária ou ambas para cada usuário.

    Obs.¹: Para que o controle de acesso da segunda porta funcione corretamente, é necessário o uso de um leitor auxiliar integrado ao controlador de acesso facial.

    Obs.²: Caso os usuários tenham sido cadastrados antes da ativação do Módulo Porta Adicional, será necessário editar cada usuário para definir as permissões de acesso à porta porta 1.

  • Modo Catraca 1.0: Quando habilitado, o controlador de acesso envia informações no corpo do evento, em modo POST ou ONLINE, nas versões 1.0 ou 2.0, incluindo registros de passagens realizadas ou não realizadas.
    • Tempo de Confirmação de Passagem: Define o tempo para envio dos eventos de confirmação de passagem no vão da catraca dentro do corpo do evento.
    • Módulo Porta Adicional: Permite habilitar a função Módulo Porta Adicional em conjunto com o modo Catraca 1.0.

      Obs.: Quando ativado, as funções de direção de saída e a configuração de posição do leitor auxiliar ficam inativas, pois o controlador de acesso passa a operar como entrada e o leitor conectado ao XR 2201 atua como saída por padrão.

    • Direção de Passagem: Define a direção do controlador de acesso, configurável como entrada ou saída.
    • Posição leitor auxiliar: Define a direção do leitor auxiliar, configurável como entrada ou saída.
  • Modo Catraca 2.0: Quando habilitado, o controlador de acesso envia informações no corpo do evento, em modo POST ou ONLINE, nas versões 1.0 ou 2.0, incluindo registros de passagens realizadas ou não realizadas.
    • Tempo de Confirmação de Passagem: Define o tempo para envio dos eventos de confirmação de passagem no vão da catraca dentro do corpo do evento.
    • Direção de Passagem: Define a direção do controlador de acesso, configurável como entrada ou saída.
    • Posição leitor auxiliar: Define a direção do leitor auxiliar, configurável como entrada ou saída.

  Obs.: Para integração exclusiva com as catracas Intelbras da 2° geração e superiores;

• Baud Rate: Ajuste da taxa de transmissão entre 9600 e 115200.
• Data Bits: Define a quantidade de bits usados para transmitir a informação real na comunicação serial.
• Stop Bit: É um bit enviado após os dados e os bits de paridade (se houver) para indicar o fim de uma transmissão de dados.
• Dados de Entrada/Tipo da saída: O dispositivo passa a transmitir o ID do usuário ou o número do cartão por meio do leitor auxiliar ou de outro controlador.

Para verificar o esquema de ligação, consulte o tópico de ligação do XR 2201

Wiegand

Esse menu permite configurar e ajustar os parâmetros dos dispositivos conectados via protocolo Wiegand.

• Wiegand:
  • Entrada Wiegand: Selecione essa opção quando conectar um leitor auxiliar no dispositivo.
  • Saída Wiegand: Selecione essa opção quando o controlador de acesso atuar como leitor de cartão e precisar ser conectado a outro controlador de acesso.
• Tipo de Entrada Wiegand: Selecione um formato Wiegand para leitura dos números do cartão ou ID entre 26 a 66 bits.
• Largura de pulso: Usado para definir a largura de pulso do protocolo Wiegand.
• Intervalo de pulso: Usado para definir o intervalo de pulso do protocolo Wiegand
• Dados de Entrada: O dispositivo passa a transmitir o ID do usuário ou o número do cartão.

SISTEMA

Data e hora

Para alterar informações de data e hora como ajustar data, formato de data, ajustar hora, horário de verão, serviço NTP e fuso horário, acesse Sistema > Data e hora.

Parâmetros de face

• Pressione sobre a(s) opção(ões) que deseja alterar, faça o devido ajuste e pressione salvar
  • Limiar de reconhecimento facial: Ajuste a precisão do reconhecimento facial. Quanto maior o valor, maior será a semelhança necessária entre a captura feita pelo dispositivo e a foto cadastrada. Isso significa que a tolerância a variações de aparência, como expressões faciais, barba, acessórios e envelhecimento, será menor. O valor padrão é 85.

    O campo limiar é baseado no nível de aceite para falsa identificação (FAR - false acceptance rate), ou seja, o quanto é aceitável pelo administrador do sistema de taxa de falso-positivo conforme o nível configurado. A referência para o nível é uma relação da taxa para 5 mil faces para uma, onde:

    • Limiar acima de 85: será aceitável o índice de 0,50%;
    • Limiar acima de 90: será aceitável o índice de 0,18%;
    • Limiar acima de 95: será aceitável o índice de 0%;
    Lembrando que esses índices e performance do sistema, depende da qualidade da foto e ambiente de instalação do produto.

  • Ângulo máximo reconhecimento facial: Ajusta o ângulo do perfil aceito pelo dispositivo para iniciar o reconhecimento facial.
    Valor padrão é 30°.
  • Tempo face cadastrada(s): Tempo limite entre a apresentação para o reconhecimento facial e a mensagem de acesso liberado.
  • Tempo face não cadastrada: Tempo limite entre o momento que se apresenta a face que não tem acesso no dispositivo e a mensagem de acesso negado.
  • Distância de reconhecimento: Representa a distância entre a face e a lente.
  • Nível anti-fake: Previne o uso de fotos, imagens ou vídeos em meio impresso ou digital de ter acesso ao dispositivo.
    • Habilitar: Habilita a função antifalsificação em nível moderado, ou seja, para inibir parcialmente o uso de imagem ou fotografia em frente ao dispositivo que tente reproduzir uma face humana.
    • Rigoroso: Habilita a função antifalsificação em nível elevado, ou seja, inibi totalmente o uso de imagem, fotografia ou outra forma que tente reproduzir uma face humana cadastrada no dispositivo. Além disso, aumenta o nível de rigor na comparação entre a foto cadastrada e a face detecta (similaridade acima de 90%).
    • Extremo Rigor: Habilita a função antifalsificação em nível extremo de verificação, ou seja, além de inibir totalmente o uso de imagem, fotografia ou outra forma que tente reproduzir uma face humana cadastrada no dispositivo, irá considerar conceder acesso para faces cadastradas no dispositivo, com similaridade acima de 96%.
    Obs.: O valor de similaridade verificada pela algoritmo de reconhecimento facial ao comparar a face cadastrada com a face reconhecida, não é o mesmo configurado no campo "Limiar de reconhecimento facial".
  • Embelezamento: Permite habilitar ou desabilitar filtros para melhora de imagem.
  • Parâmetros de temp.:
    • Medição de temperatura: Permite habilitar ou desabilitar a câmera térmica.
    • Temp. Rect: Permite habilitar ou desabilitar a marcação (na tela de verificação) da região de detecção de temperatura.
    • Distância de medição: Distância máxima de detecção de temperatura.
    • Intervalo de correção: Tempo limite para correção da temperatura medida.
    • Limite de temperatura: Valor máximo da temperatura para validação do acesso.
    • Parâmetro de correção: Valor somado à temperatura medida para correção.
    • Limite superior: Valor máximo da temperatura considerado pelo controlador.
    • Limite inferior: Valor mínimo da temperatura considerado pelo controlador.
    • Unidade de temperatura: Define a unidade de medida da temperatura utilizada pelo controlador de acesso.
  • Limiar detecção de máscara. Quanto maior o limite, mais preciso será o reconhecimento facial quando a pessoa estiver usando uma máscara, e a taxa de reconhecimento falso será menor.
  • Parâmetros da máscara
    • Modo máscara:
      • Não Detectar: A máscara não é detectada durante o reconhecimento facial.
      • Alertar: A máscara é detectada durante o reconhecimento facial. Se a pessoa não estiver usando uma máscara, o sistema irá lembrá-la de usar, mas o acesso será permitido.
      • Bloquear: A máscara é detectada durante o reconhecimento facial. Se a pessoa não estiver usando uma máscara, o sistema irá lembrá-la de usá-la e o acesso será negado.
    • Limiar detecção de máscara. Quanto maior o limite, mais preciso será o reconhecimento facial quando a pessoa estiver usando uma máscara, e a taxa de reconhecimento falso será menor.
  • Reconhecimento de múltiplas faces: Detecta de 4 a 6 imagens faciais ao mesmo tempo. O acesso por grupo de usuários não pode ser utilizada com essa função, e a porta será destrancada assim que uma das pessoas for verificada com sucesso.
  • Restrições da fotografia

    Executa um filtro para garantir a qualidade mínima da foto a ser cadastrada no sistema. Possui dois modos: Simples e Rigoroso

    • Simples: Verifica os pontos principais para detecção e reconhecimento da face humana para cadastramento no sistema.
    • Rigoroso: Verifica todos os pontos e qualidade da imagem para detecção e reconhecimento da face humana para cadastramento no sistema. Caso não esteja adequada, o sistema não aceitará a fotografia.

Volume

• Para alterar o volume do Alto-falante ou Microfone selecione acesse Sistema > Volume e selecione a opção desejada, usando as teclas + e - ajuste o volume.
  • Alto falante: Ajusta o volume do alto-falante para reprodução de mensagens e feedbacks sonoros. O valor padrão é 8.
  • Microfone: Ajusta o volume do microfone para captação de áudio. O valor padrão é 8.
  • Som de toque na tela: Opção de ligar/desligar o som de toque na tela.

Parâmetros de Imp. dig

Ajusta o limiar de reconhecimento biométrico digital. Quanto maior o valor, maior tem de ser a semelhança da captura do dispositivo com o a captura utilizada para realizar o cadastro, ou seja, menor é a tolerância a variações. O valor padrão 3.

Idioma

As linguagens inglês, espanhol e português estão disponíveis.

Obs.: É necessário reinicializar o dispositivo.

Tela

• Para configurar a proteção de tela, tempo para logout e brilho da tela, acesse Sistema > Tela e selecione a opção desejada.
  • Proteção de tela: Configura quanto tempo após nenhuma ação o dispositivo exibirá a proteção de tela. Por padrão esse tempo está em 30 segundos
  • Tempo para logout: Configura quanto tempo após nenhuma ação a tela será desligada. Esse tempo é de 60 segundos na configuração padrão.
  • Brilho da tela: Ajusta o brilho da tela. O valor padrão é 8.

Obs.: Ao detectar movimentação o dispositivo retorna a tela de verificação automaticamente.

Restaurar padrões de fábrica

Dados serão perdidos ao selecionar restaurar padrões de fábrica.

As configurações de IP não são alteradas ao restaurar os padrões de fábrica.

• Há duas opções para restaurar os padrões de fábrica:
  • Restaurar padrões de fábrica: Restaura as configurações do dispositivo, o padrão e apaga todos os dados do dispositivo.
  • Restaurar padrões de fábrica (manter usuários e eventos): Restaura as configurações para o padrão e mantém os dados de usuário.

  Após selecionar a opção desejada, confirme sua escolha.

Reiniciar

Selecione Sistema > Reiniciar e confirme para que o dispositivo seja reiniciado.

GERENCIAMENTO USB

Atenção: Verifique se o dispositivo de armazenamento USB está corretamente inserido antes de exportar/importar dados de usuário ou atualizar o produto. Nunca remova o dispositivo de armazenamento USB enquanto faz a exportação/importação ou atualização do produto. Do contrário a operação falhará. É necessário exportar as informações de um controlador de acesso antes de importar essas configurações em outro produto.

A porta USB também pode ser utilizada para atualização de firmware.

Exportar

Para exportar dados do dispositivo selecione USB > Exportar.

Selecione os dados que deseja exportar e confirme. O administrador pode optar por exportar os usuários, os dados faciais, cartões, impressões digitais (quando houver), eventos ou todas as opções anterior selecionando a opção Todos.

Obs.: O dispositivo de armazenamento deve estar formatado em FAT32.

Importar

Para importar dados para o dispositivo selecione USB > Importar.

Selecione os dados que deseja importar e confirme. É possível importar usuários, dados da face, cartão e impressão digital que tenham sido exportados de outro dispositivo. Também é possível importar fotos em formato JPG, onde o nome do arquivo deve ser a ID do usuário. Caso a ID do usuário não exista, uma será criada com a foto disponível. Consulte a seção 10 para mais informações sobre os requisitos das fotos.

Atualizar

Para atualizar através de um dispositivo de armazenamento USB renomeie o arquivo de atualização para update.bin e salve esse arquivo na raiz do dispositivo USB.

Para atualizar selecione USB > Atualizar e confirme

Ou, com o controlador de acesso desligado, conecte o dispositivo de armazenamento na porta USB e ligue o equipamento. A atualização iniciará automaticamente.

UTILIDADES

Nesse menu estão as configurações de segurança, configurar tipo do sensor de porta e o resultado do feedback.

Configurações de segurança

• • Habilitar redefinição de senha: se habilitado, é permitida a redefinição de senha através da interface web.
  • HTTPS: Quando habilitado, o protocolo HTTPS será utilizado para o acesso aos comandos CGI, do contrário será utilizado HTTP. O dispositivo irá reiniciar ao habilitar ou desabilitar o protocolo HTTPS.
  • CGI: Oferece um protocolo para softwares configurarem o dispositivo. Habilita o uso do protocolo CGI.
  • SSH: Habilita o protocolo de segurança SSH.
  • Imagem da impressão digital: Permite habilitar/desabilitar o armazenamento da impressão digital.
  • Capturar foto: O dispositivo irá tirar uma foto do usuário quando houver uma tentativa de acesso.
  • Limpar todas as fotos capturadas: Promove a remoção de todas as capturadas.

Feedback

• • Sucesso ou falha: Mostra a mensagem Sucesso! para acesso liberado e a mensagem Não autorizado para acesso negado.
  • Somente nome: Apresenta ID do usuário, nome e horário para o acesso liberado e a mensagem Não autorizado e horário para o acesso negado.
  • Foto e nome: Apresenta ID do usuário, nome e horário acompanhado da foto cadastrada para o acesso liberado e a mensagem Não autorizado e horário para o acesso negado.
  • Foto, imagem e nome: Apresenta ID do usuário, nome e horário acompanhado da foto cadastrada e da foto atual para o acesso liberado e a mensagem Não autorizado e horário acompanhada da foto atual para o acesso negado.
  • Personalizado: Apresenta uma mensagem Liberado ou Negado em tela cheia com cor e ícone indicativo.
  • Nenhum: Não apresenta feedback visual.

Ícones de tela

Habilita ou desabilita o ícone de senha e o ícone de menu principal.

Obs.: Para acessar o menu principal quando o seu ícone está desabilitado, basta pressionar a tela por 3 segundos, o dispositivo irá mostrar as opções de autenticação de admin.

Configuração Alarmes

• • Tempo limite porta aberta: quando ativado, é possível habilitar ou desabilitar a saída física de alarme, com a opção de ajustar o tempo de acionamento entre 1 e 300 segundos. Além disso, é possível ativar ou desativar o alarme sonoro com aviso na tela, e ajustar o tempo de acionamento entre 1 e 60 minutos.
  • Alarme de intrusão: quando ativado, é possível habilitar ou desabilitar a saída física de alarme, com a opção de ajustar o tempo de acionamento entre 1 e 300 segundos. Além disso, é possível ativar ou desativar o alarme sonoro com aviso na tela, e ajustar o tempo de acionamento entre 1 e 60 minutos.
  • Alarme interrupção de rede: quando ativado, é possível habilitar ou desabilitar a saída física de alarme, com a opção de ajustar o tempo de acionamento entre 1 e 300 segundos. Além disso, é possível ativar ou desativar o alarme sonoro com aviso na tela, e ajustar o tempo de acionamento entre 1 e 60 minutos.
  • Alarme Anti-passback: quando ativado, é possível habilitar ou desabilitar a saída física de alarme, com a opção de ajustar o tempo de acionamento entre 1 e 300 segundos. Além disso, é possível ativar ou desativar o alarme sonoro com aviso na tela, e ajustar o tempo de acionamento entre 1 e 60 minutos.
  • Coação: quando ativado, é possível habilitar ou desabilitar a saída física de alarme, com a opção de ajustar o tempo de acionamento entre 1 e 300 segundos. Além disso, é possível ajustar o tempo de evento entre 1 e 300 segundos.
  • Limite de acessos inválidos: quando ativado, é possível configurar o número máximo de tentativas, ajustável entre 1 e 30. Quando esse limite é alcançado, ocorre o bloqueio de acesso pelo tempo configurado entre 1 e 60 minutos, a saída física e o alarme sonoro são acionados, os quais podem ser habilitados ou desabilitados, além de permitir ajustes no tempo de acionamento. Para a saída física, o tempo pode ser configurado entre 1 e 300 segundos, enquanto para o alarme sonoro, varia de 1 a 60 minutos.
  • Alarme de tamper: quando ativado, é possível habilitar ou desabilitar a saída física de alarme, com a opção de ajustar o tempo de acionamento entre 1 e 300 segundos. Além disso, é possível ativar ou desativar o alarme sonoro com aviso na tela, e ajustar o tempo de acionamento entre 1 e 60 minutos.

Modo ponto

• • Modo ponto: Permite habilitar ou desabilitar a função.
  • Botão Registrar: Permite ativar ou desativar o botão na tela, possibilitando ao usuário realizar o acesso ou registrar o ponto.
  • Cor Data/Hora: Permite configurar a cor da data e hora a ser exibida na tela.

  Para mais detalhes, consulte o tópico Modo Ponto. no manual web.

Modo Não Pertube

Quando habilitado, o dispositivo não emitirá som de feedback ao identificar ou negar um usuário durante o período configurado, mesmo que um valor de volume tenha sido definido. É possível configurar até 4 períodos de tempo.

MIP

Ao habilitar essa opção, o dispositivo utilizará a porta RS-485 para se comunicar com o dispositivo MIP 1000 IP. Verifique na seção sobre o MIP 1000 IP como realizar a ligação dos dispositivos. Para mais informações de operação e cadastro, consulte o manual de usuário do MIP 1000 IP .

Eventos

No menu Eventos é possível visualizar todos os eventos de acesso. É possível fazer busca por ID de usuário ao acessar o ícone de lupa no lado superior direito.

Infor. Sistema

Em informações do sistema é possível consultar a capacidade de armazenamento do dispositivo, número de série, versão de software, versão de firmware e endereço MAC.

• Antes do registro

  • Óculos, chapéus e barbas podem influenciar o desempenho do reconhecimento de rosto. Não cubra as sobrancelhas ao usar chapéus.
  • Atualize o cadastro caso haja uma grande mudança visual, como a retirada da barba, se houver dificuldade no acesso.
  • Mantenha seu rosto visível.
  • Mantenha o dispositivo a pelo menos dois metros de distância da fonte de luz e a pelo menos três metros de janelas ou portas; caso contrário, a luz solar direta pode influenciar o desempenho do reconhecimento de face do dispositivo.

• Durante o registro

  Você pode registrar faces através do controlador de acesso ou através do software. Para registro através do software, consulte o manual do usuário do software. Posicione sua cabeça na moldura de captura de fotos. Uma foto do seu rosto será capturada automaticamente.




  • Fique imóvel, não balance a cabeça ou o corpo, pois o registro pode falhar.
  • Enquadre todo o rosto, visão frontal e de olhos abertos;
  • Enquadre da cabeça aos ombros;
  • Dê preferência a um fundo neutro;
  • Apenas um rosto deve aparecer na foto;
  • Rosto deve estar completamente visível, livre de qualquer objeto que possa cobrí-lo (ex.: máscara);
  • Evite sombras no rosto ou ao fundo;
  • Faça uma expressão neutra e natural.

Posição do rosto

Siga as seguintes orientações para melhor performance do reconhecimento facial.

• Requisitos de rostos

  • Verifique se o rosto está visível e se a testa não está coberta por cabelos.
  • Enquadre todo o rosto, olhe para a câmera ou logo abaixo dela no topo da tela e esteja de olhos abertos durante o cadastro.
  • Evite usar óculos e não use chapéus ou outros ornamentos para o rosto que influenciem a gravação da imagem do rosto, o que inclui máscaras faciais.
  • Enquadre da cabeça aos ombros e dê preferência a um fundo neutro ou branco.
  • Evite sombras no seu rosto ou ao fundo.
  • Faça uma expressão neutra e natural e mantenha os braços ao longo do corpo.
  • Ao gravar seu rosto ou durante o reconhecimento de rosto, não o mantenha muito próximo ou muito longe da câmera.


Requisitos para importação de fotos

• Quando importar as fotos de usuários - seja através da porta USB ou utilizando um software de gestão de controle de acesso compatível - recomenda-se a utilização de imagens com resolução superior a 500 × 500 pixels (L × A)¹, onde o rosto não deve ocupar mais de 2/3 da área total da imagem. No caso de bases de dados pré-existente, atente-se para as resoluções mínima e máxima:

  • Resolução Mínima: 150 × 300 pixels (L × A)¹
  • Resolução Máxima: 600 × 1200 pixels (L × A)¹

  Para todos os casos, o tamanho máximo do arquivo deve ser inferior a 100 KB e estar no formato JPG.

  ¹ A altura não deve exceder duas vezes a largura. Por exemplo, se largura for 300 pixels, então a altura poderá ser igual ou inferior a 600 pixels

Postura recomendada no momento de cadastro

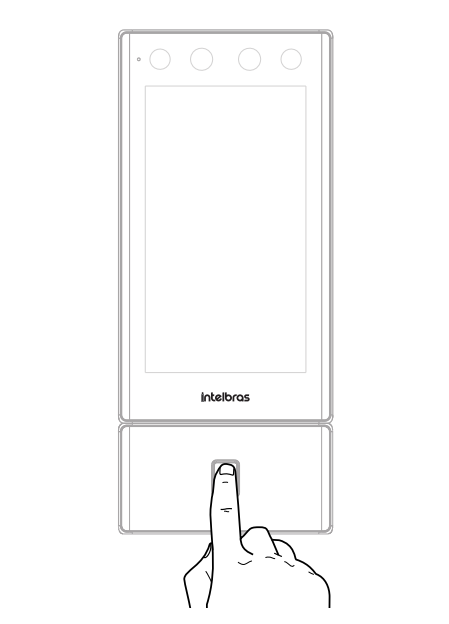

• • Posicione-se na frente do equipamento, coloque o dedo reto sobre o leitor biométrico e aguarde a confirmação de captura do template.



  • Não pressione demasiadamente o dedo no sensor biométrico, isso distorce a imagem da digital, não permitindo que o aparelho identifique os pontos formados pelas intersecções das linhas (cristas e vales) que compõem a digital.
  • Não posicione o dedo torto ou apenas a ponta do dedo no sensor biométrico. O uso inadequado do sensor biométrico no momento da leitura da digital impede que o sistema transmita uma imagem capaz de ser transformada em um template.

  • Siga as instruções visuais e sonoras para realizar as capturas de biometrias digitais.
