Versão deste manual: 1.26

XR 5016

Controlador de acesso com reconhecimento facial

Parabéns, você acaba de adquirir um produto com a qualidade e segurança Intelbras.

O XR 5016 é um módulo controlador de acesso, com 16 canais de controle em cada módulo o sistema permite gerenciar até 128 andares quando conectados em cascata. Em conjunto de um controlador de acesso facial e do Defense IA fornece uma solução rápida e versátil no controle de acesso de elevadores.


CUIDADOS E SEGURANÇA

  • As instruções de segurança e operação devem ser guardadas para referências futuras.
  • O produto deve ser utilizado em ambientes internos com temperatura superior a -10 °C e inferior a 40 °C.
  • Não abra o produto, os componentes internos apresentam risco de choque elétrico quando expostos.
  • A tentativa de abrir o produto pode danificá-lo e implica em perda do direito a garantia.
  • Não sobrecarregue as tomadas ou extensões, pois pode causar incêndio ou choque elétrico
  • Instale-o em um local seguro.
  • Não coloque ou instale o produto em lugares expostos a luz solar ou fontes de calor.
  • Mantenha o produto longe de umidade, poeira ou fuligem.
  • Instale o produto em local estável, garantindo a correta fixação para que não caia causando danos ao equipamento.
  • Limpe o produto com pano úmido em água ou seco. Não utilize produtos químicos ou abrasivos
  • Instale o produto em local ventilado e não bloqueie a ventilação do controlador de acesso.
  • Use apenas acessórios recomendados pelo fabricante.
  • LGPD - Lei Geral de Proteção de Dados Pessoais: este produto faz tratamento de dados pessoais, porém a Intelbras não possui acesso aos dados a partir deste produto.
  • LGPD - Segurança do produto no tratamento de dados: este produto possui criptografia na transmissão e armazenamento dos dados pessoais.

Atenção danos causados pelo não cumprimento das recomendações de instalação ou uso inadequado do produto não são cobertos pela garantia. Vide certificado de garantia do produto.

Índice

Cuidados e segurança

1. Especificações técnicas

2. Características

3. Conteúdo da embalagem

4. Produto

  4.1 Descrição dos cabos

5. Esquemas de ligação

  5.1  Fonte de alimentação

  5.2 Fechaduras

  5.3 Botão de saída

  5.4 Entrada de alarme

  5.5 Leitor auxiliar biométrico digital

  5.6 Leitor auxiliar Wiegand

  5.7 Módulo inteligente de portaria (MIP 1000 IP)

6. Instalação

  6.1 Locais recomendados

  6.2 Locais não recomendados

  6.3 Diagrama de instalação

7. Operações do dispositivo

  7.1 Inicialização do dispositivo

  7.2 Tela inicial

  7.3 Autenticação

  7.4 Menu principal

  7.5 Gerenciamento de usuários

  7.6 Gerenciamento de acesso

  7.7 Configuração de conexão

  7.8 Configuração de sistema

  7.9 USB

  7.10 Utilidades

  7.11 Eventos

  7.12 Informação do sistema

8. Interface web

9. Restaurar senha de admin

10. Boas práticas para o reconhecimento facial

  10.1 Antes do registro

  10.2 Durante o registro

11. Boas práticas para o reconhecimento biométrico digital

  11.1 Postura recomendada no momento de cadastro

ESPECIFICAÇÕES TÉCNICAS

Modelo XR 5016
Tensão de alimentação 12 Vdc
Consumo 24 W
Dimensões (L × A × P) 210 × 116,9 × 29,8 mm
Temperatura de operação -20 °C a 55 °C
Umidade de operação 10 a 90%
Saídas de acionamento 16
Saídas de alarme 2
Entradas de alarme 5

CARACTERÍSTICAS

  • Fácil instalação.
  • Visual moderno e funcional.
  • Compatível a linha de controladores de acesso facial Intelbras
  • Para uso em ambiente interno.
  • Permite cascateamento de módulos para gerenciar até 128 andares

CONTEÚDO DA EMBALAGEM

  • 1× Módulo de elevador XR 5016.
  • 1× Conjunto de buchas e parafusos.
  • 1× Guia do usuário.

PRODUTO

Visão frontal

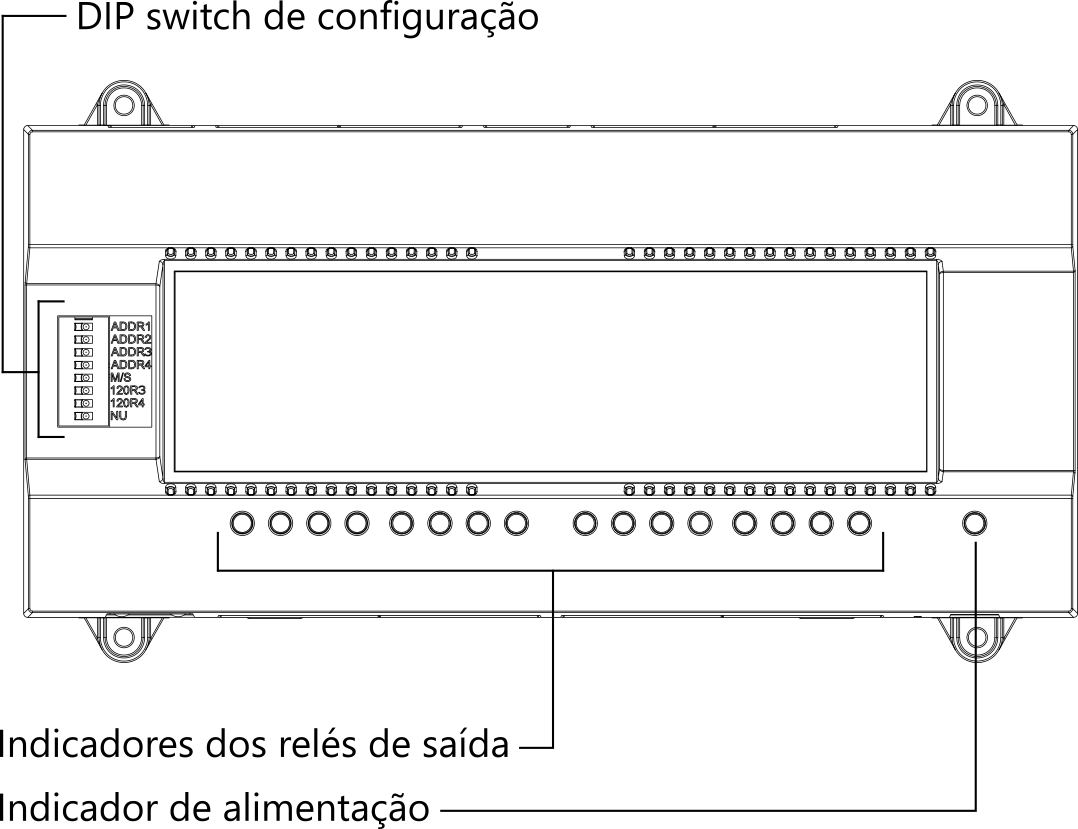

Visão frontal XR 5016

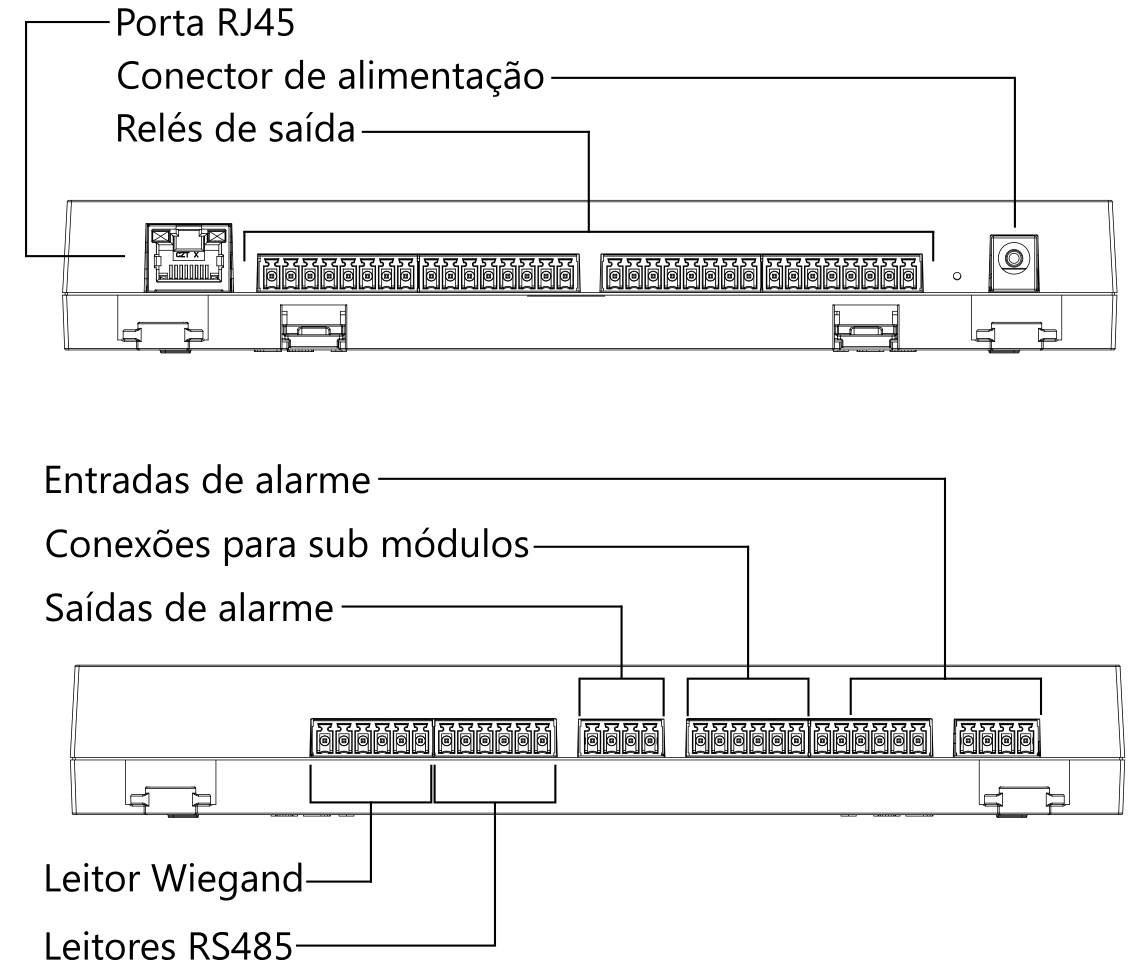

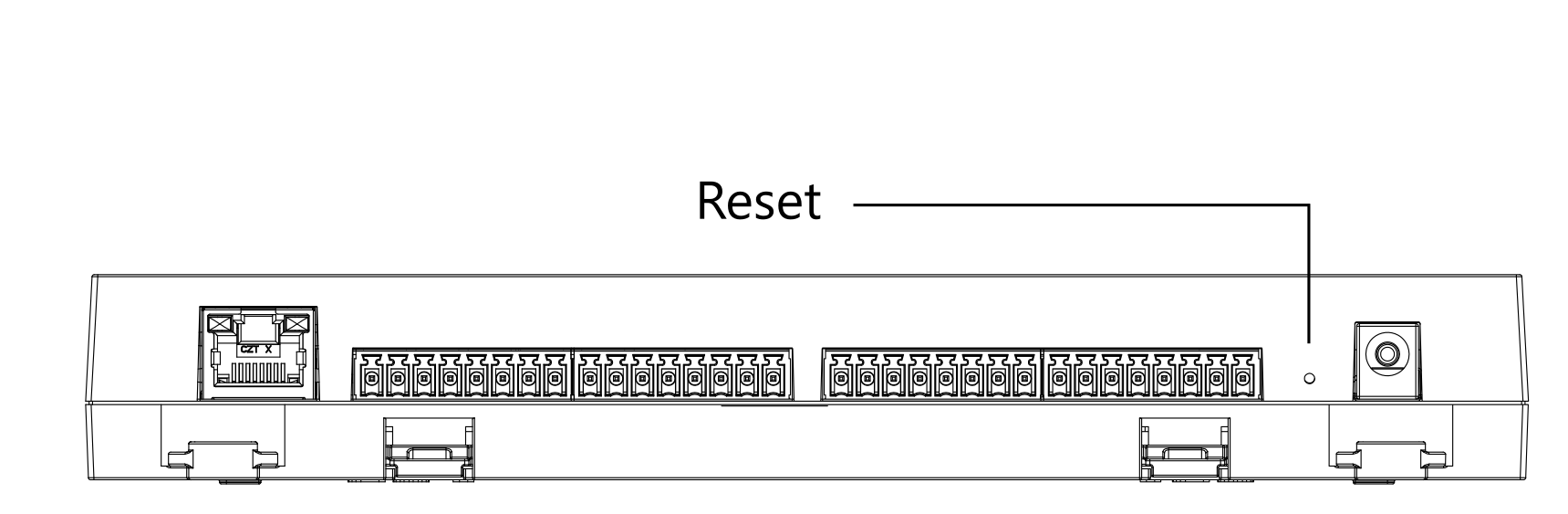

Visão lateral

Visão lateral XR 5016

DESCRIÇÃO DOS CONECTORES

Nome Descrição
LAN Conexão de rede
NC1-NC16 Terminais normalmente fechados (NC1 a NC16)
COM1-COM16 Terminais comuns (COM1 a COM16)
DC12V Entrada de alimentação
Wiegand
GND Referência para o barramento Wiegand.
LED Entrada de alarme.
D1 Entrada Wiegand D1 (para conectar um leitor auxiliar) / Saída Wiegand D1 (para conectar a outro controlador de acesso).
D0 Entrada Wiegand D0 (para conectar um leitor auxiliar) / Saída Wiegand D1 (para conectar a outro controlador de acesso).
CASE Entrada do tamper do leitor auxiliar
GND Referência para o barramento Wiegand.
RS 485
485A1 Entrada RS485 A do leitor 1.
485B1 Entrada RS485 B do leitor 1.
GND Referência para o barramento RS 485.
485A2 Entrada RS485 A do leitor 2.
485B2 Entrada RS485 B do leitor 2.
GND Referência para o barramento RS 485.
Alarm OUT
COM1 Contato comum do relé de alarme 1.
NO1 Contato bormalmente aberto do relé de alarme 1.
COM2 Contato comum do relé de alarme 2.
NO2 Contato bormalmente aberto do relé de alarme 2.
Linkage
485A IN Entrada RS485 A do módulo inferior.
485B IN Entrada RS485 B do módulo inferior.
GND Referência para o barramento RS 485.
485A OUT Saída RS485 A do módulo superior.
485B OUT Saída RS485 B do módulo superior.
GND Referência para o barramento RS 485.
Alarme IN
GND Referência para o barramento RS 485.
IN1 Entrada de alarme auxiliar 1
IN2 Conector sem função.
IN3 Entrada de alarme auxiliar 3
IN4 Entrada de alarme auxiliar 4
IN5 Entrada de alarme auxiliar 5
IN6 Entrada de alarme auxiliar 6

ESQUEMAS DE LIGAÇÃO

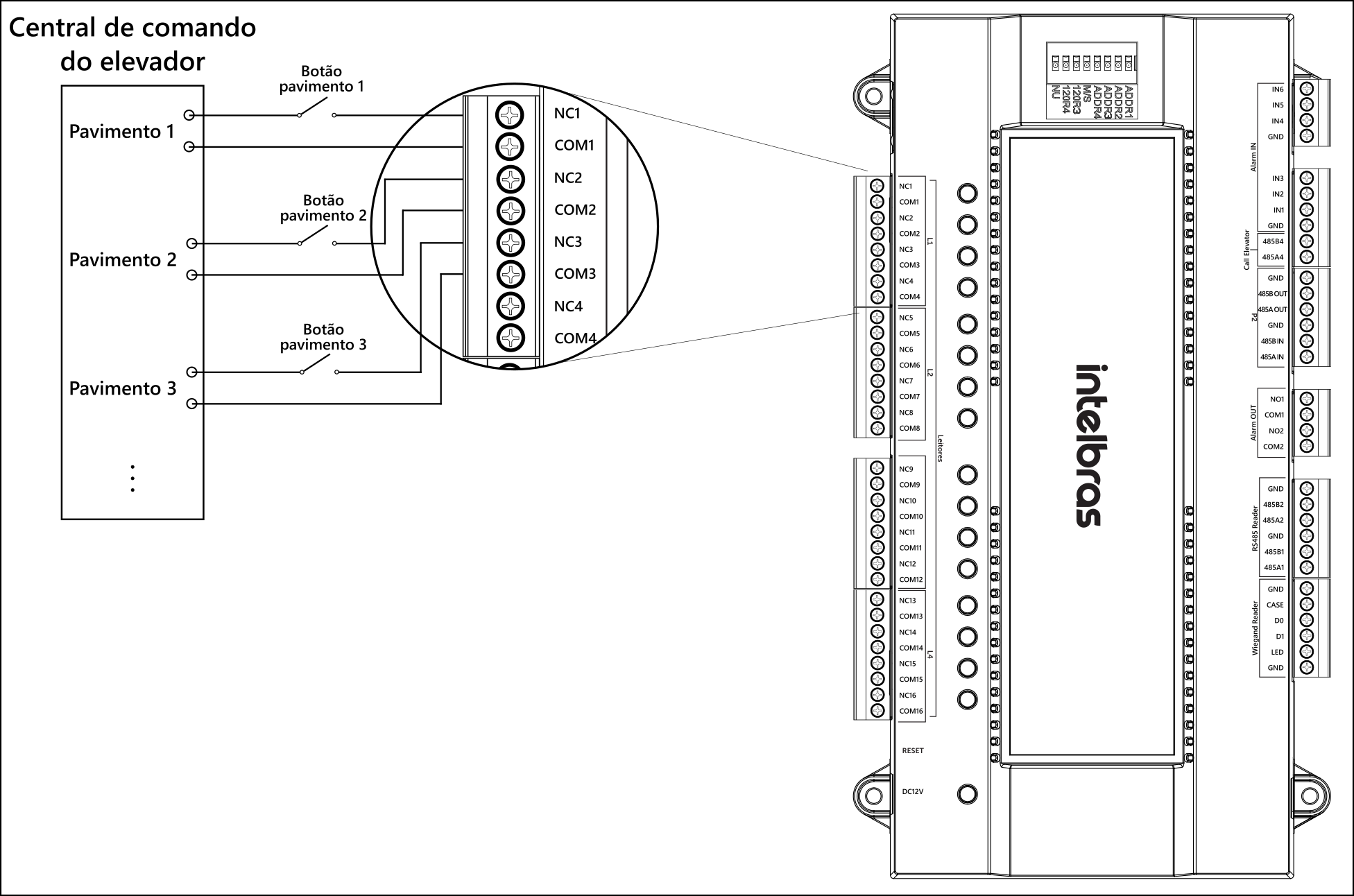

SAÍDAS DE ACIONAMENTO

Cada canal de acionamento é composto por duas saídas: COM e NC. Por padrão são contatos normalmente fechado (no caso de falta de energia os contatos permanecem fechados).

As conexões com os botões do painel do elevador ocorrem de forma individual para cada botão, podendo acionar o contato de ativação deste botão ou gerenciando a saída do sinal do botão quando não há contato de ativação.

Botão sem contato de ativação

Saídas XR 5016

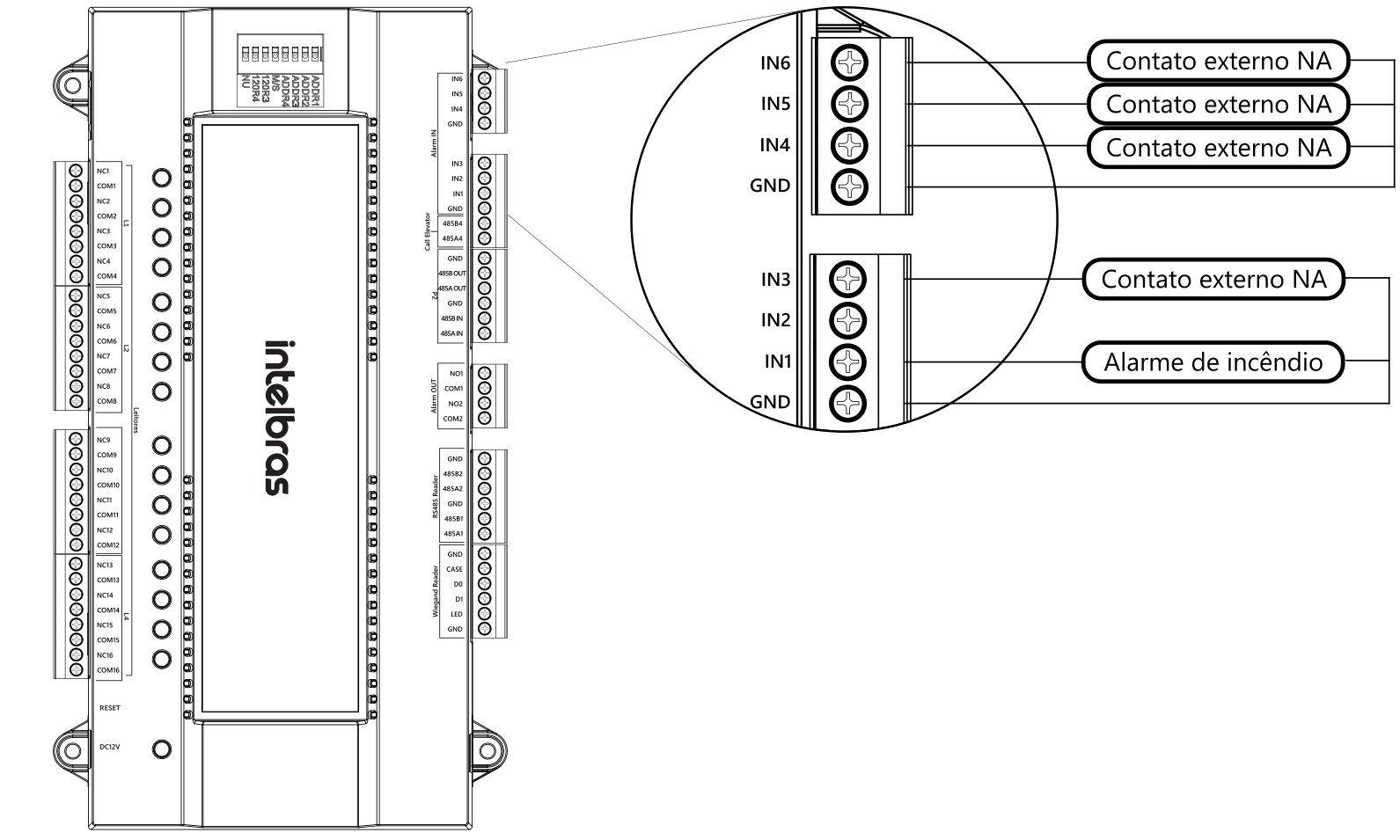

Entrada de Alarme

Conecte os dispositivos externos conforme a ligação abaixo, estes devem operar como normalmente aberto (NA). A entrada IN1 é exclusiva para alarme de incêndio externo e a entrada IN2 está desabilitada.

Entrada de alarme

Módulos Auxiliares

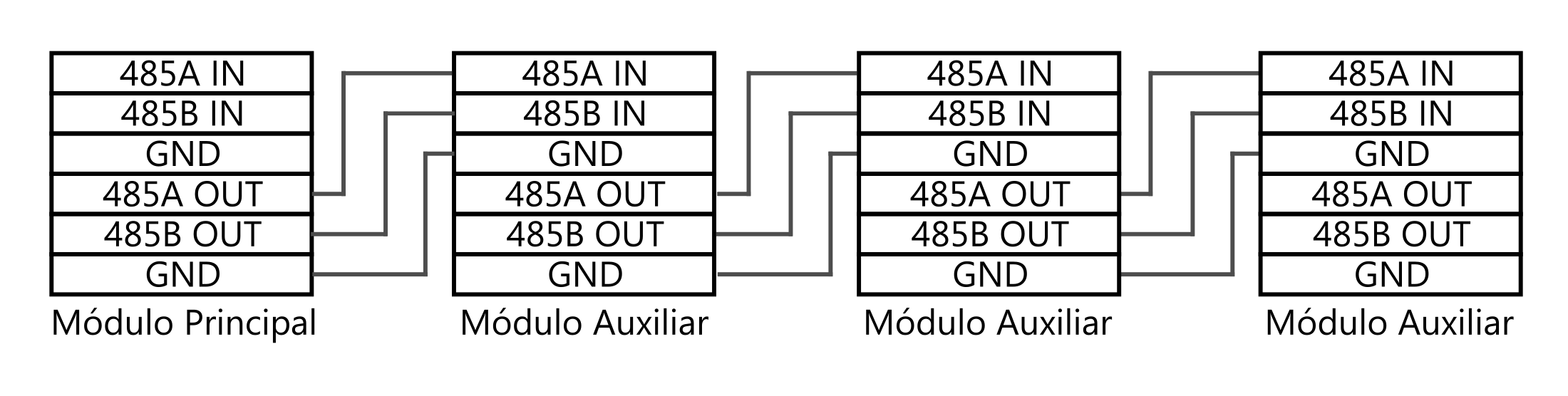

Para gerenciar mais de 16 pavimentos é necessário conectar módulos auxiliares. A conexão com os submódulos é feita através das entradas e saídas Linkage.

Conexão entre módulos

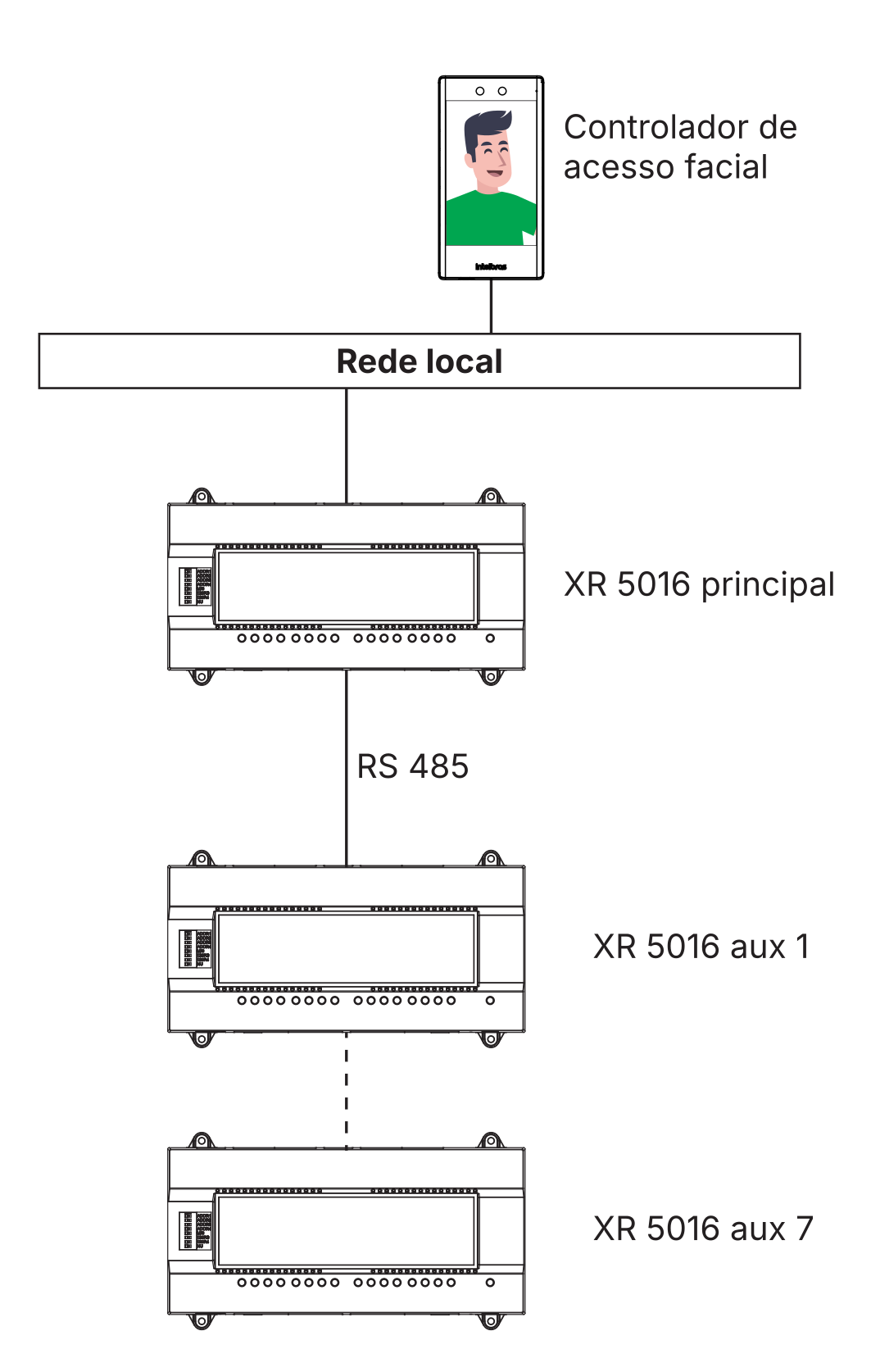

Conexão em Rede

Os principais dispositivos do sistema de controle de acesso para elevadores se comunicam pela rede local, conforme o diagrama abaixo.

Dispositivos em
                        rede

INSTALAÇÃO

Recomendações

  • Não coloque o dispositivo em um local exposto à luz solar ou próximo a fontes de calor.
  • Mantenha o dispositivo longe de umidade, poeira e fuligem.
  • Instale o dispositivo em uma superfície estável para evitar quedas.
  • Instale o dispositivo em um local bem ventilado e não bloqueie sua ventilação.

Diagrama de Instalação

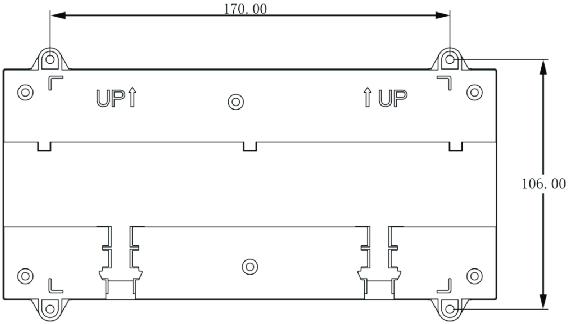

Diagrama de furação

Fixe o dispositivo com as buchas e parafusos que acompanham o produto.

OPERAÇÕES DO DISPOSITIVO

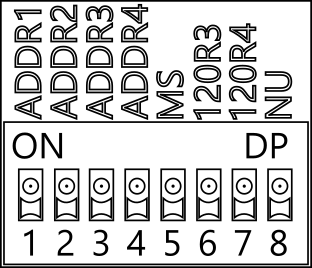

DIP switch

DIP switch

O endereçamento dos módulos auxiliares é realizado por meio dos DIPs 1 a 4 (ADDR1 a ADDR4), em numeração binária, sendo o DIP 1 o bit menos significativo. Consulte a tabela de endereçamento.

DIP Número (Binário – Decimal) Dispositivo
0001 – 1 Módulo principal
0010 – 2 Módulo auxiliar 1
0011 – 3 Módulo auxiliar 2
0100 – 4 Módulo auxiliar 3
0101 – 5 Módulo auxiliar 4
0110 – 6 Módulo auxiliar 5
0111 – 7 Módulo auxiliar 6
1000 – 8 Módulo auxiliar 7

O DIP 5 (MS) define o módulo como principal (ON) ou auxiliar (OFF).

O DIP 6 (120R3) ativa (ON) ou desativa (OFF) o resistor de fim de linha da conexão 485 entra módulos do cascateamento. Importante: se ativado será necessário colocar um resistor de 120 ohms entre os bornes 485A IN e 485B IN do último módulo auxiliar.

Os DIPs 7 (120R4) e 8 (NU) não possuem aplicação.

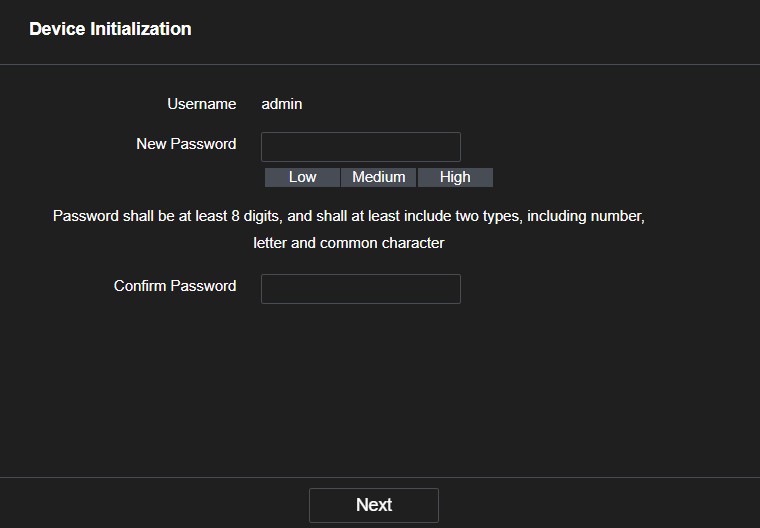

Inicialização do Dispositivo

Para inicializar o dispositivo pela primeira vez, utilize o endereço IP padrão 192.168.0.2. Ao acessar a interface web do produto, é necessário criar um usuário administrador. No primeiro acesso, deve ser definida uma senha de uso obrigatório. Por padrão, o nome de usuário do administrador é admin. O disposiivo somente poderá ser utilizado após a realização desse cadastro.

Tela de inicialização

  • Importante:A senha deve conter de 8 a 32 caracteres, não pode conter espaços e deve conter pelo menos dois tipos de caracteres entre maiúsculas, minúsculas, número e caracteres especiais (excluindo ‘ “ ; : &).

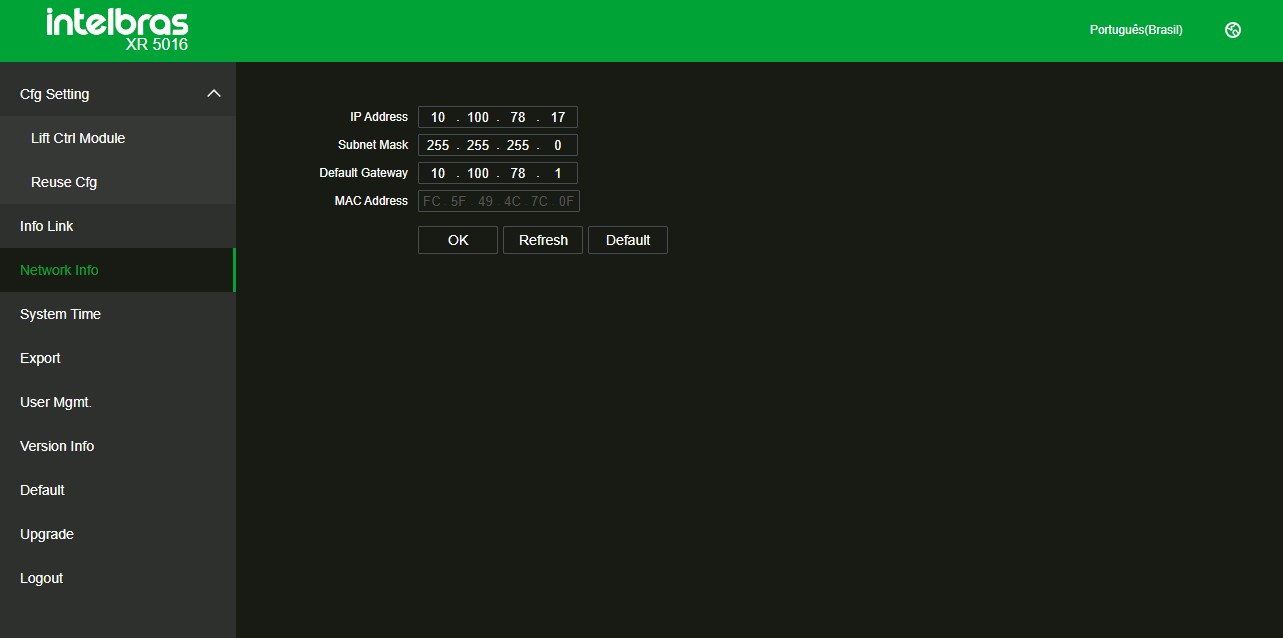

  • Rede

    Neste menu, é possível acessar as configurações de endereço IP, máscara de sub-rede, gateway padrão e endereço MAC do dispositivo.

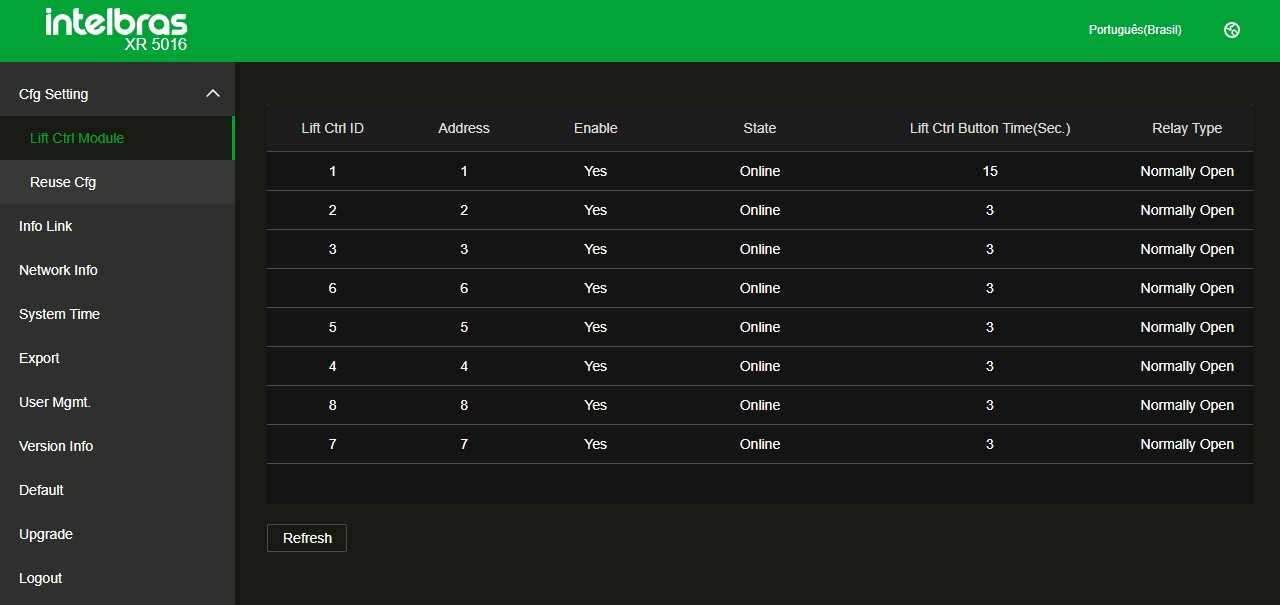

    Módulos

    O menu Módulos permite visualizar as configurações enviadas pelo controlador de acesso facial aos módulos, incluindo o tempo de ativação e o tipo das saídas (NA ou NF). Por padrão, o módulo principal recebe esses dados pela rede e os replica para os demais módulos. Essas informações ficam disponíveis apenas no módulo principal.

    Importante: a configuração do tipo das saídas define o comportamento do dispositivo enquanto ele estiver ligado, de modo a adequá-lo ao sistema de elevador utilizado em cada aplicação. Ao ser desligado, o dispositivo fecha todos os canais de saída.

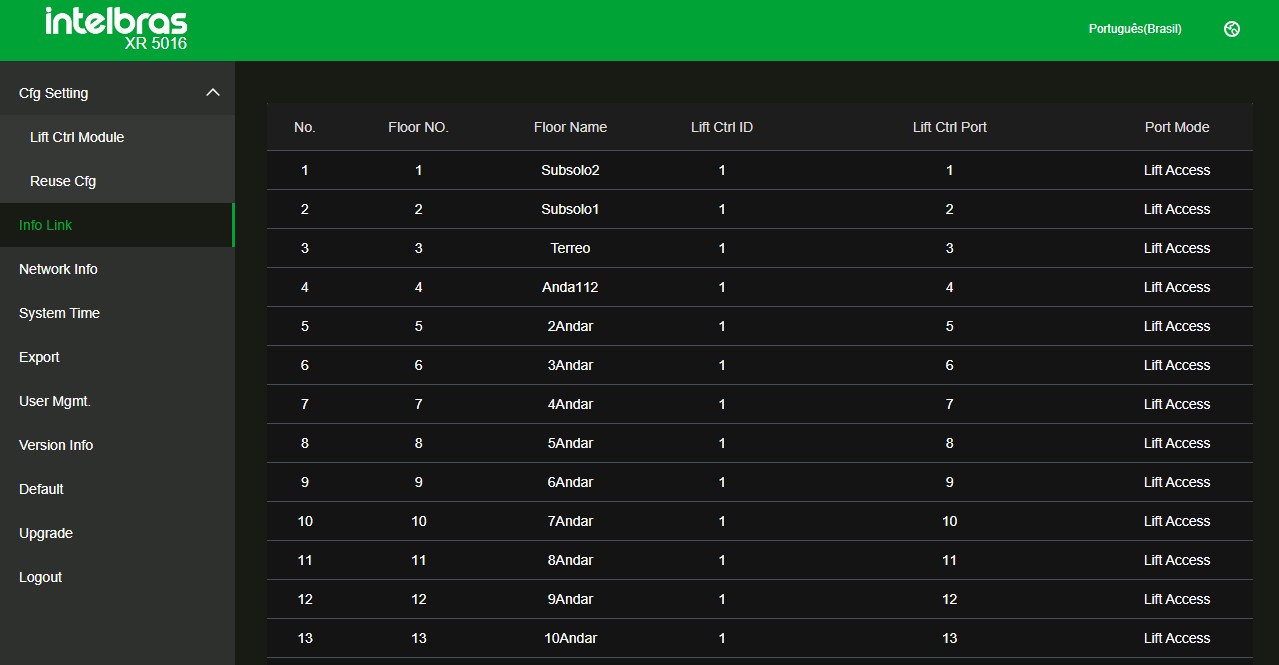

    Pavimentos

    Utilize este menu para visualizar os pavimentos do edifício após o cadastro no controlador de acesso facial. Essas informações ficam disponíveis apenas no módulo principal.
