5.1 Canais

A tabela abaixo apresenta as frequências de operação disponíveis no rádio e a configuração padrão dos canais.

5.2 Subtons

O rádio tem suporte aos subtons do tipo CTCSS e CDCSS, cada uma das tabelas abaixo apresenta a lista das configurações possíveis para cada tecnologia.

5.3 Detalhamento do display

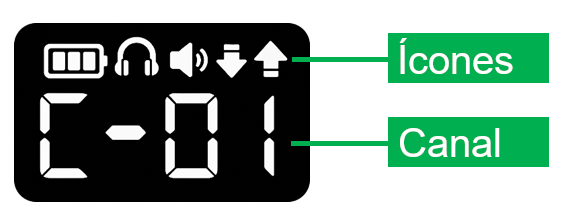

O rádio possui um display monocromático que apresenta os ícones de funções e número de canal, volume do áudio ou número de identificação. Confira abaixo o detalhamento do display e ícones que podem ser apresentados.

Ícone	Descrição
	Carga da bateria. Caso as barras estejam completas indica que a carga está completa.
	O fone de ouvido está conectado. O áudio está sendo reproduzido e captado através do fone de ouvido.
	O fone de ouvido está desconectado. O áudio está sendo reproduzido através do alto-falante do rádio e capturado por seu microfone.
	O rádio está recebendo uma comunicação no canal selecionado.
	O rádio está enviando o áudio pelo canal selecionado. (PTT pressionado)

5.4 Etiqueta de identificação

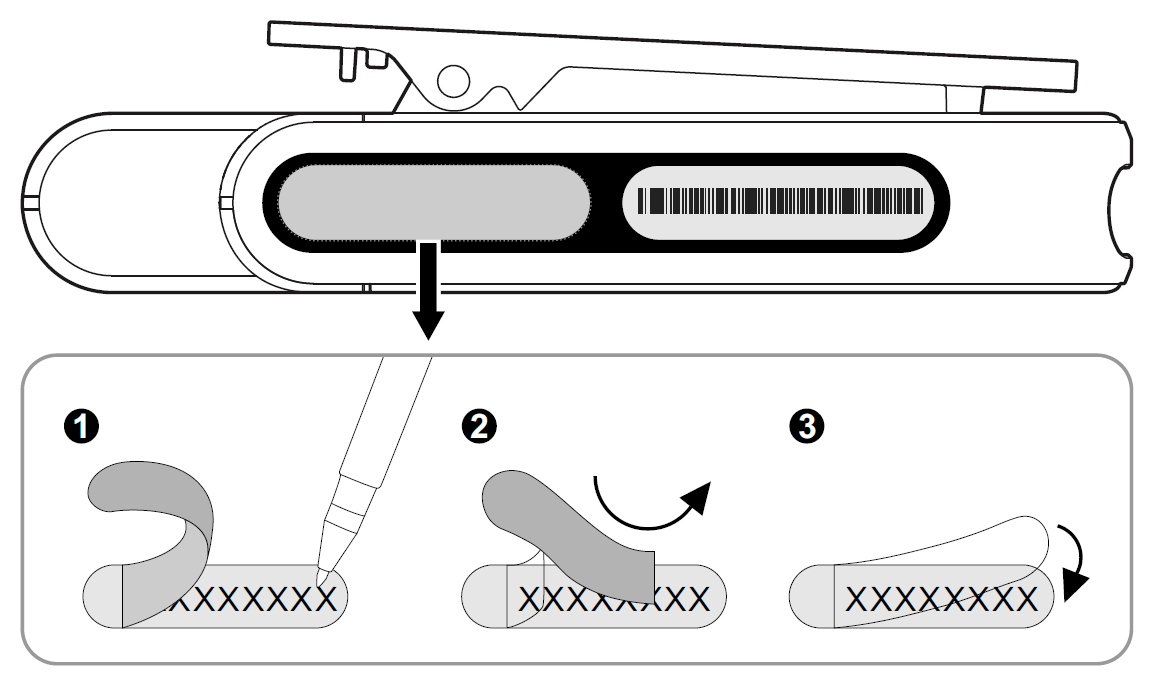

O produto é acompanhado por 3 etiquetas adesivas de cores distintas com o intuito de facilitar a identificação dos rádios. A imagem abaixo indica o local onde deve ser posicionada a etiqueta e sua forma de uso.

5.5 Fone de ouvido

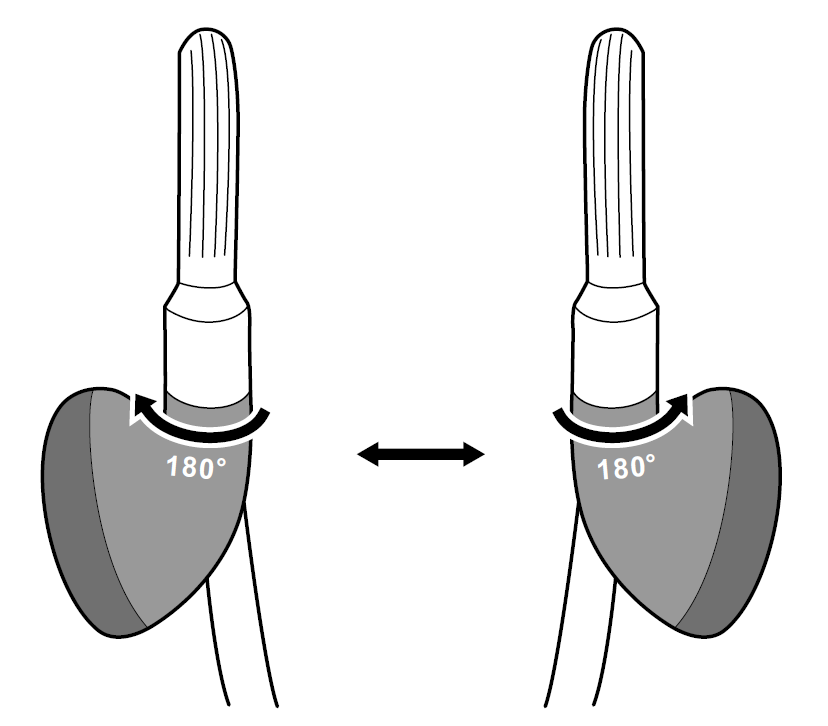

O rádio acompanha um fone de ouvido que pode ser ajustado para a orelha direita ou esquerda, basta rotacionar o fone conforme a imagem abaixo.

6.1 Carregando a bateria

Utilize o cabo USB tipo C para conectar o rádio a fonte de alimentação. O status de carregamento pode ser visto pelo display através do ícone de bateria quando o rádio estiver ligado, ou através do status do LED conforme a tabela abaixo.

Indicador Luminoso	Descrição
	A bateria está sendo carregada.
	A bateria apresenta falha de carregamento.
	A bateria está totalmente carregada.

7.1 Acessando as configurações do rádio

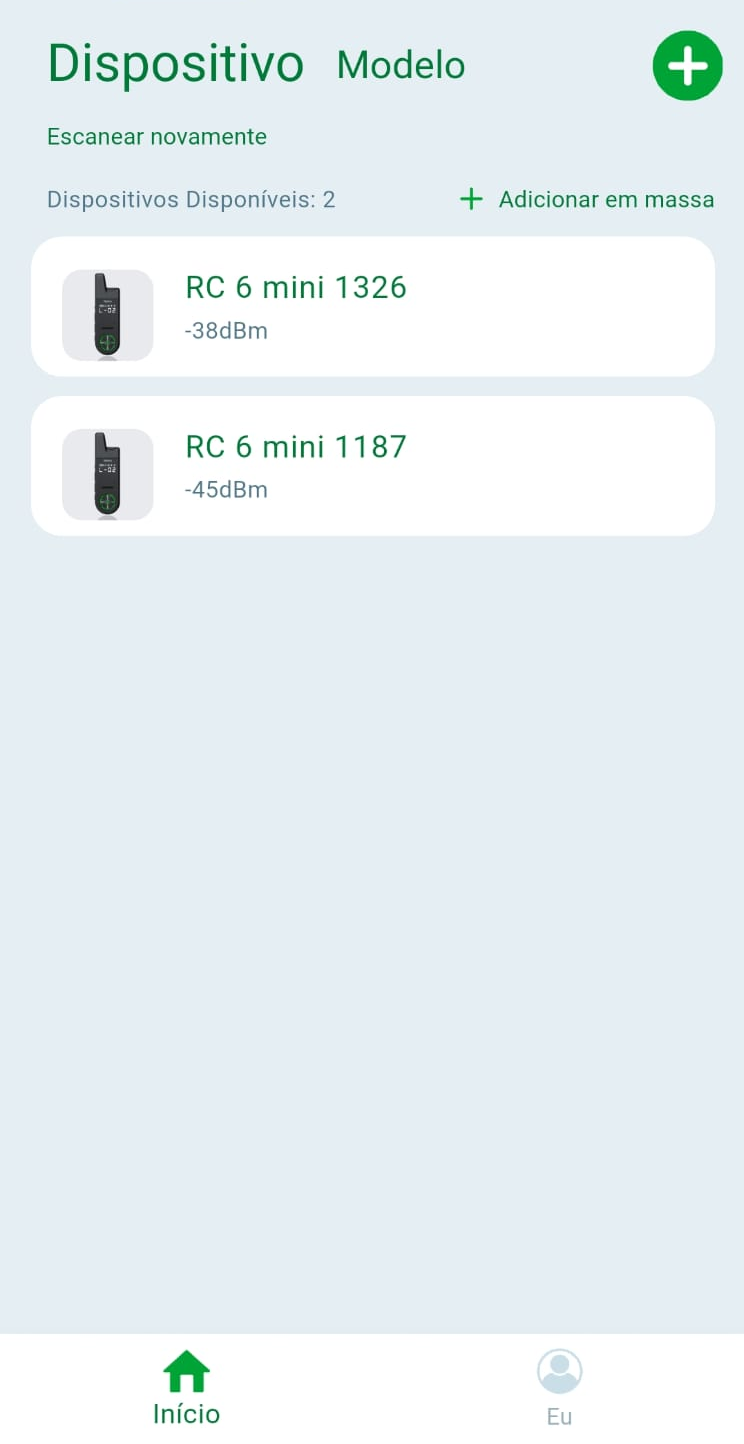

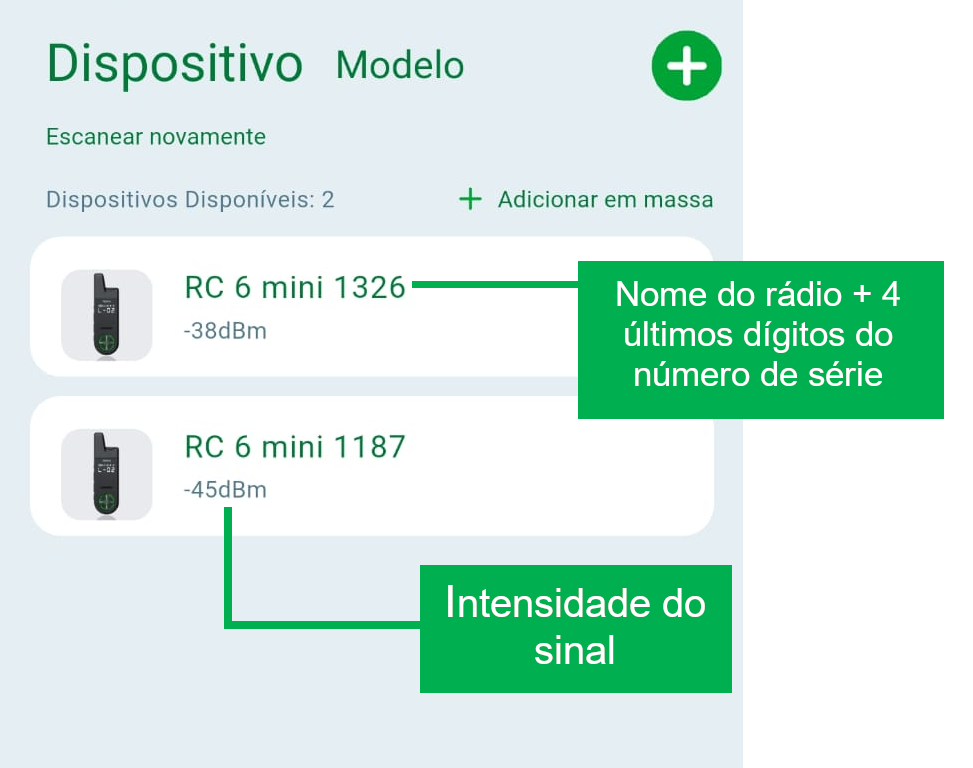

Ao iniciar o aplicativo, o mesmo irá procurar pelos rádios na redondeza, basta que os rádios estejam ligados e o bluetooth do celular esteja ativo. Todos os rádios aparecerão em formato de lista. O rádio caso não tenha sido atribuído um apelido para o mesmo nas configurações, pode ser identificado pelos 4 últimos dígitos do número de série. Outra forma de saber qual é o rádio, é pela intensidade do sinal, que é apresentado para cada rádio. Quanto mais próximo o rádio estiver do celular, maior será a intensidade do sinal. (Por exemplo: Um rádio que apresenta -34dBm está mais próximo do celular do que um que apresenta -65dBm)

Atenção: Caso o rádio tenha sido previamente configurado, pode ter sido definido um apelido numérico, neste caso, não será apresentado os 4 últimos dígitos do número de série e sim os dígitos do apelido.

Pareando com o rádio: Ao clicar sobre o rádio no aplicativo, o celular iniciará o pareamento com o rádio, neste momento a mensagem "Aguardando ACK manual no dispositivo" será apresentada. O rádio irá emitir um aviso sonoro "Pedido de emparelhamento recebido" e o seu LED piscará em vermelho. No rádio pressione a tecla "Volume +" para aceitar o emparelhamento. O rádio emitirá um aviso sonoro "Conectado" e no aplicativo a mensagem "Sucesso" será apresentada, indicando o emparelhamento efetuado com sucesso.

Caso não seja pressionado no rádio o botão "Volume +" em alguns segundos, o emparelhamento irá falhar, sendo necessário iniciar o processo novamente.

Após o pareamento, o rádio deve aparecer com a mensagem "Conectado" conforme a imagem abaixo.

Com o aplicativo indicando que o rádio está conectado, acesse o rádio para ser efetuado a leitura das configurações do rádio e ser apresentado a tela de configurações.

8.1 Configurações do canal

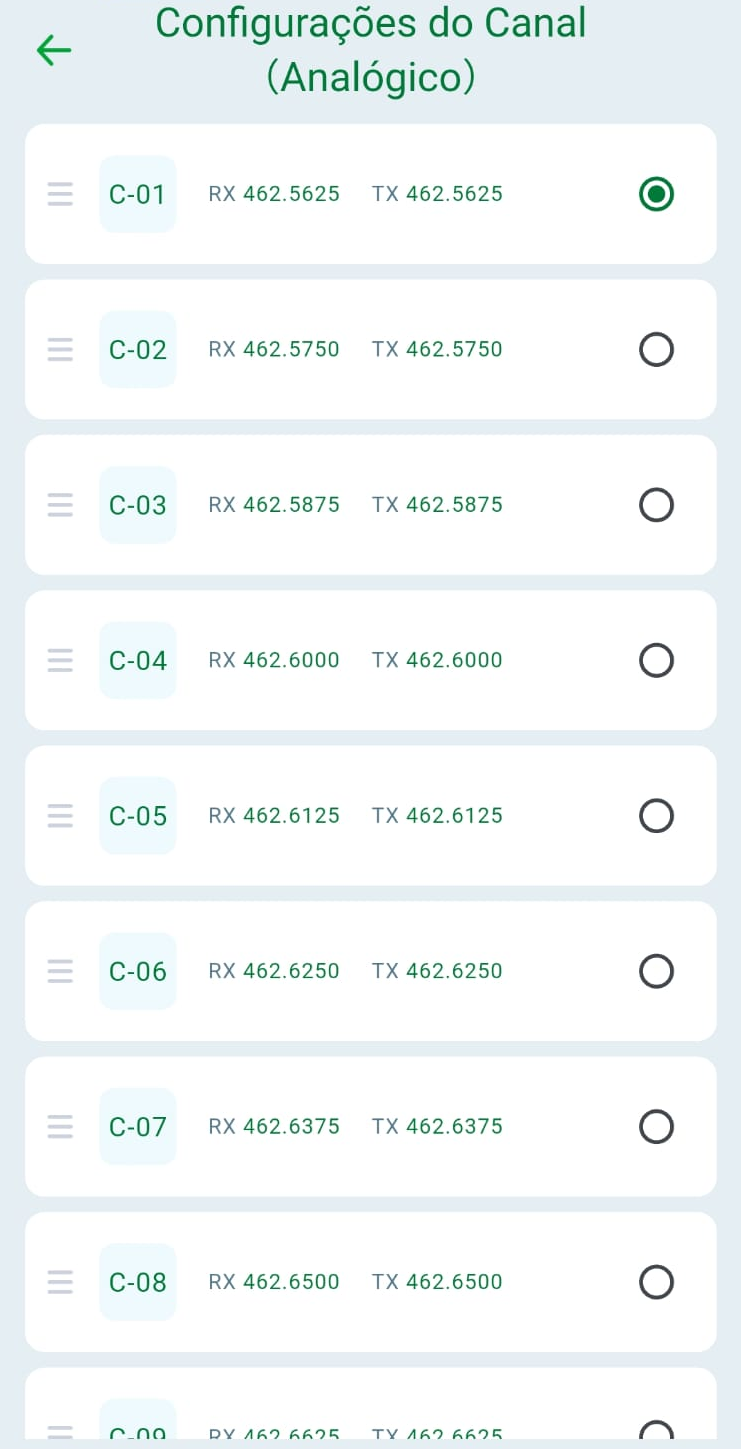

Ao acessar "Configurações do canal" será apresentado a tela contendo as informações de configuração de cada um dos canais do rádio.

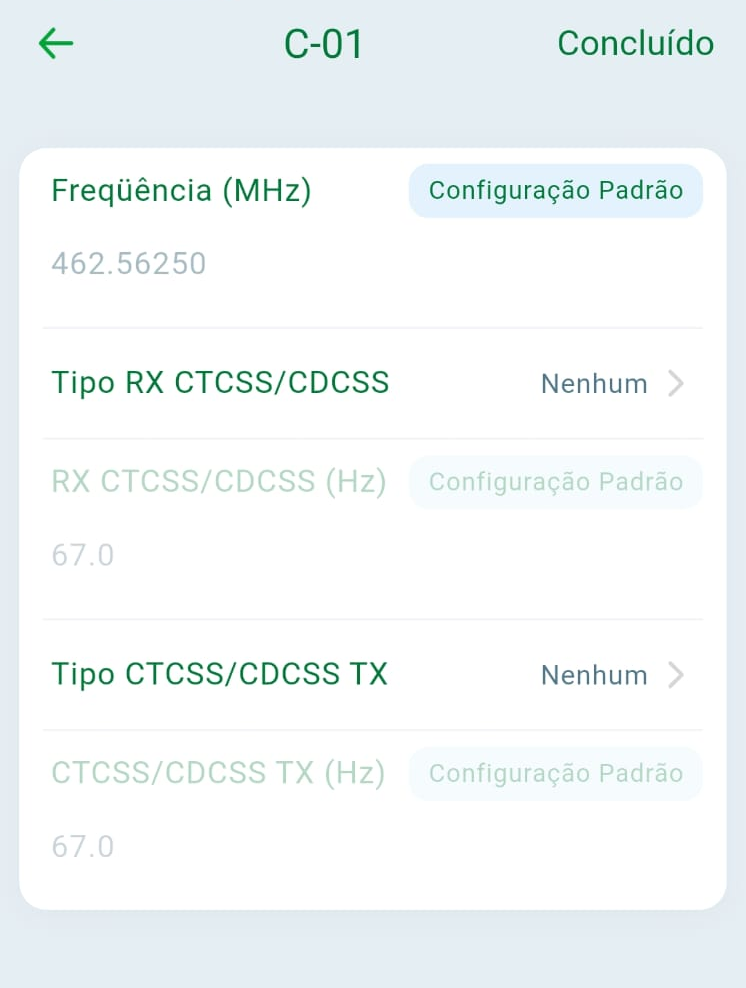

Selecione o canal desejado para entrar na tela de suas configurações

Frequência(MHz): Permite definir a frequência de operação do canal do rádio. Entre em "Configuração Padrão" ao lado da opção, e selecione uma das frequências da lista.

Tipo RX CTCSS/CDCSS: Permite definir o tipo e o valor de subtom de recepção para o canal atual. Clique sob a opção e então defina qual a tecnologia de subtom a ser utilizada. CTCSS, CDCSS, Inversão do CDCSS ou Nenhum. Ao escolher uma das tecnologias, a opção abaixo "RX CTCSS/CDCSS" será habilitada permitindo selecionar o valor, acesse "Configuração Padrão" para verificar a tabela de valores e selecionar o desejado.

Tipo TX CTCSS/CDCSS: Permite definir o tipo e o valor de subtom de transmissão para o canal atual. Clique sob a opção e então defina qual a tecnologia de subtom a ser utilizada. CTCSS, CDCSS, Inversão do CDCSS ou Nenhum. Ao escolher uma das tecnologias, a opção abaixo "TX CTCSS/CDCSS" será habilitada permitindo selecionar o valor, acesse "Configuração Padrão" para verificar a tabela de valores e selecionar o desejado.

Os subtons são utilizados para evitar interferências externas. Por exemplo, o rádio A só reproduzirá o áudio da chamada se detectar o subtom configurado em RX. Para que isso aconteça, o rádio B (que está transmitindo) deve estar configurado com o mesmo subtom em TX

Ao finalizar a configuração do canal, clique em "Concluído" na parte superior da tela.

8.2 Configuração Geral

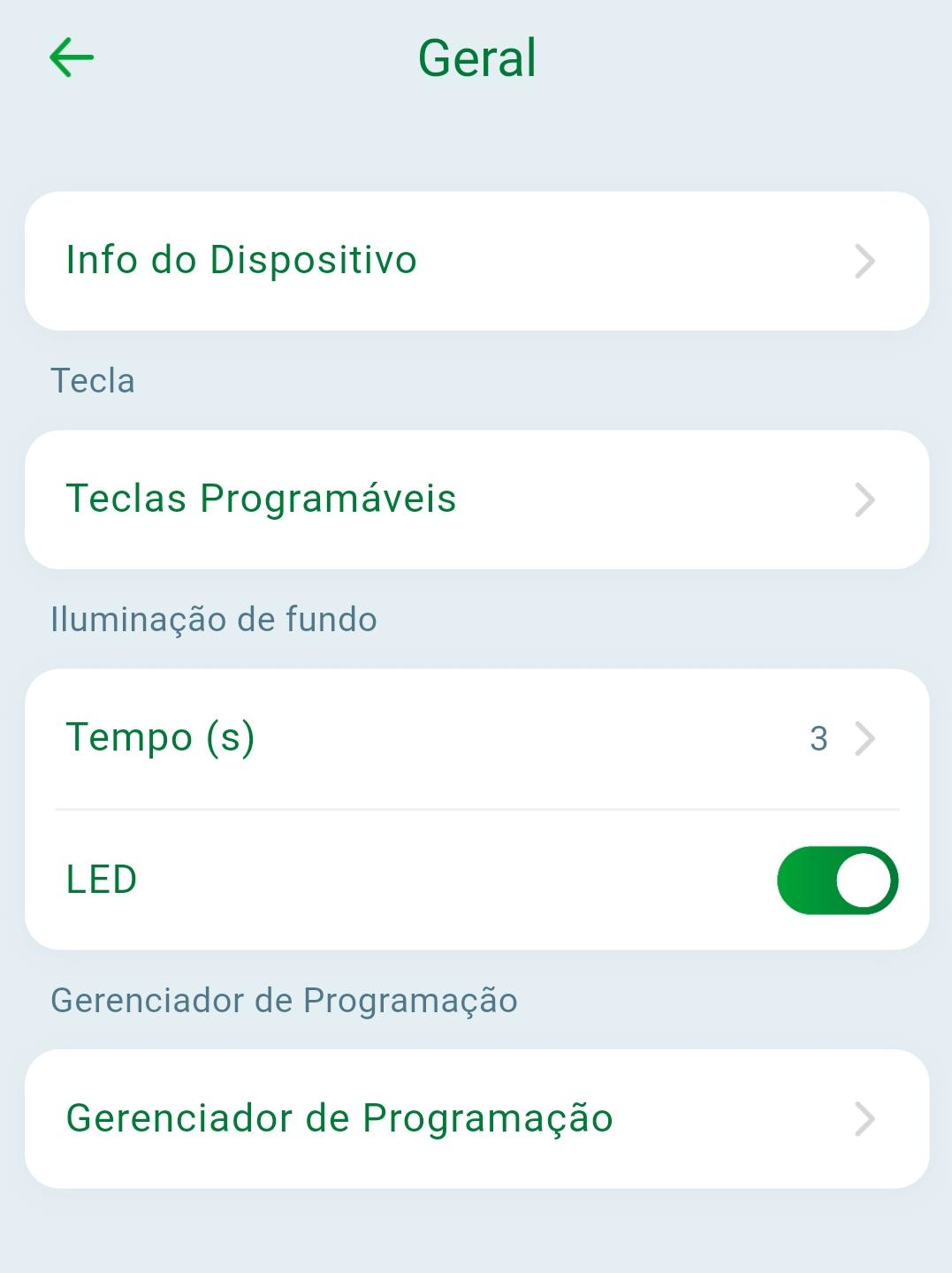

Na opção "Geral" é possível realizar configurações de teclas programáveis, temporização de iluminação de fundo, ativação do LED de status, definições de senhas e entre outros. Confira a seguir cada uma das opções disponíveis.

Info do Dispositivo: Apresenta todas as informações do rádio. Apelido, Nome do produto, Modelo, Versão de firmware, Versão do banco de dados, Número de série e Faixa de frequência.

Teclas programáveis: Permite configurar uma função extra para algumas das teclas do rádio. Apenas as teclas On-Off, Aumentar volume e Diminuir volume podem ser configuradas. Para acionar a função extra, para a tecla on-off basta pressionar rapidamente, enquanto para as teclas aumentar e diminuir volume deve-se manter pressionada por alguns segundos. As funções disponíveis para configuração são:

Nenhum: Não aplica nenhuma configuração extra a tecla.

Monitor: Ativa a função de monitoramento permitindo que o rádio identifique sinais mais fracos.

Varredura: A varredura permite que você escute a atividade em outros canais mesmo não sendo o canal atual para manter acompanhamento das conversas em diferentes canais.

Nível de squelch: Ao ativar o rádio desliga o squelch mantendo o alto-falante ativo ouvindo o canal, esteja identificando uma transmissão ou não.

VOX: Ativa a função VOX, que permite a transmissão automaticamente ao detectar a voz no microfone sem a necessidade de apertar a tecla PTT. A função só pode ser utilizada em conjunto com o fone de ouvido.

Notificação de voz de canal e bateria: Emite uma notificação sonora informando o canal atual e o nível da bateria.

Modo de economia de bateria: Ao ativar esta função o tempo de funcionamento do rádio é prolongado quando em repouso. Note que com este modo ativado o rádio pode ficar menos sensível ao recebimento de chamadas devido a economia em repouso.

Tempo (s): Permite definir o tempo em segundos que o display fica ativo após um acionamento antes de entrar em repouso. Os tempos disponíveis variam entre 1 e 60 segundos, ou manter sempre ligado.

LED: Permite desabilitar o LED de status.

Gerenciador de Programação: Permite configurar senhas de acesso a configuração e de programação do rádio, além de permitir a utilização das facilidades de clonagem de configuração e cópia de canais.

Senha de leitura: Permite configurar uma senha para leitura do rádio. Ou seja, ao conectar ao rádio e tentar ver as configurações será solicitado uma senha. A senha deve ser numérica de até 8 dígitos.

Entrar com a senha: Permite configurar uma senha para o envio de configurações para o rádio, ou seja, antes de enviar as configurações será solicitado uma senha. A senha deve ser numérica de até 8 dígitos.

Clonar configuração: Habilita o uso da função de clonagem de configuração. A função permite que o rádio RC 6 Mini copie a configuração de outro rádio RC 6 Mini. Veja o capítulo x para mais detalhes de uso.

Cópia de canal: Habilita o uso da função de cópia de canal. A função permite que o rádio RC 6 Mini copie a frequência e subtom de outro rádio desde que esteja em uma das faixas de frequência suportadas pelo rádio. Veja o capítulo x para mais detalhes de uso.

8.3 Configuração de Som

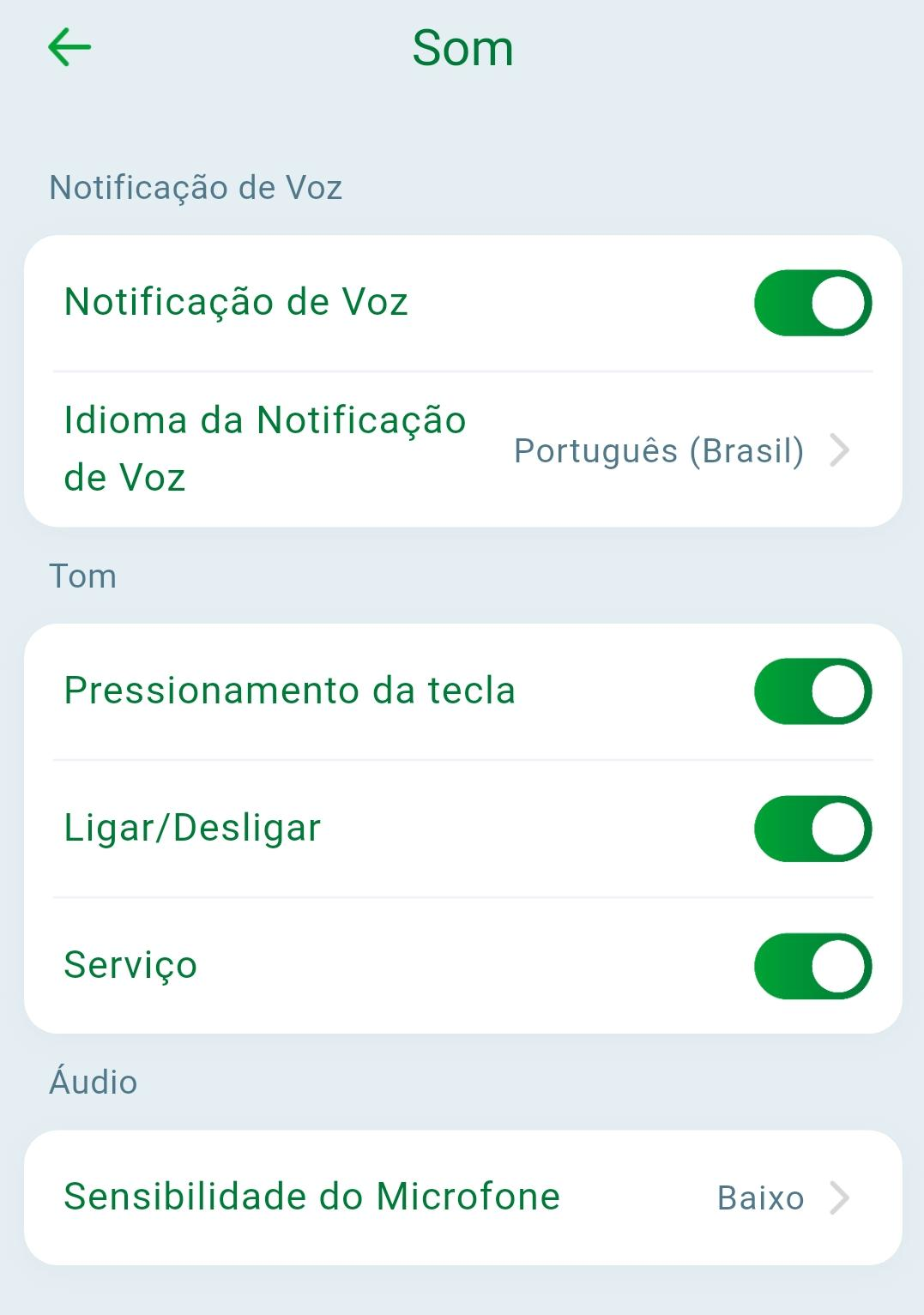

Na opção "Som" é possível realizar a configuração de idioma de notificação de voz, permissão de bips e notificação de voz, além de permitir a configuração de sensibilidade do microfone.

Notificação de voz: Permite habilitar ou desabilitar a notificação de voz que indica o canal e outras funções.

Idioma da notificação de voz:. Os idiomas disponíveis são: Português (Brazil) e Inglês.

Pressionamento da tecla: Ao habilitar o rádio emitirá um bip toda vez que as teclas volume +, Volume - e Modo forem pressionadas.

Ligar/Desligar: Ao habilitar o rádio emitirá um bip ao ligar ou desligar.

Serviço: Ao habilitar o rádio emitirá um bip ao ativar ou desativar funções.

Sensibilidade do Microfone: Permite definir a sensibilidade do microfone entre Baixo, Médio ou Alto. Para locais muito ruidosos recomenda-se utilizar a sensibilidade baixa.

8.4 Configuração de Chamada

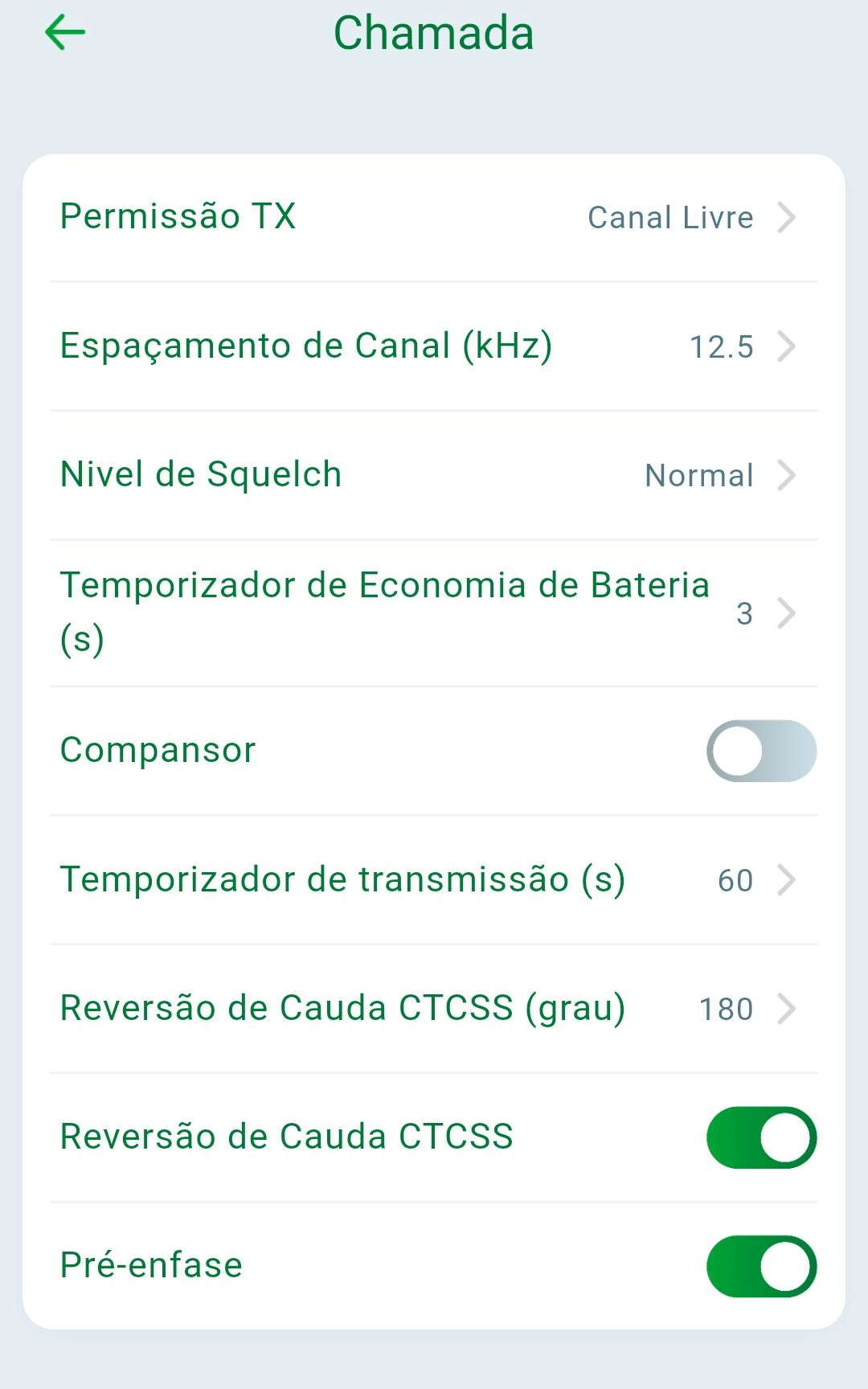

Na opção "Chamada" é possível realizar a configuração de parâmetros de transmissão e recepção, como por exemplo a permissão de transmissão, espaçamento do canal, Nível do squelch, temporização de transmissão e entre outros.

Permissão TX: Define quando que o rádio poderá iniciar uma transmissão. As opções disponíveis são:

Sempre permitir: Inicia a transmissão mesmo que tenha uma outra transmissão sendo feita no canal.

Canal livre: Inicia uma transmissão apenas se o canal estiver livre.

CTCSS/CDCSS não correspondente: Inicia uma transmissão mesmo quando o canal estiver ocupado desde que seja com um subtom diferente do configurado na recepção do rádio

Espaçamento de canal (kHz): Permite definir o espaçamento de canal utilizado pelo rádio entre 12,5 , 20 e 25 kHz.

Nível do squelch: Permite definir o nível de abertura do squelch. As opções disponíveis são:

Sempre ligado: O squelch do rádio permanece sempre aberto, ou seja, o alto falante fica ativo reproduzindo qualquer ruído identificado no canal. É útil para situações onde existe a necessidade de ouvir um transmissão que possa estar chegando no rádio a uma potência inferior a necessária para abertura do squelch.

Normal: Nível de abertura padrão de squelch padrão do rádio.

Restrito: Faz com que a abertura do squelch seja menos sensível, sendo necessário que o rádio identifique uma potência de sinal mais forte para então reproduzir o áudio.

Temporizador de economia de Bateria (s): Define o tempo em segundos para que o rádio entre em economia de bateria.

Compansor: Melhora a qualidade do áudio na comunicação, reduzindo ruídos e variações de volume da voz. Para funcionamento adequado, o recurso deve estar ativado nos dois rádios que se comunicam.

Temporizador de transmissão (s): Define o tempo em segundos em que uma transmissão pode ser feita continuamente. Pode ser configurado um tempo ilimitado, ou um tempo entre 15 e 495 segundos. O tempo padrão é 60 segundos.

Reversão de cauda CTCSS (grau): permite definir o grau da reversão de cauda do CTCSS ao final da chamada as opções disponíveis são 120 e 180 graus.

Reversão de cauda CTCSS: Ao habilitar elimina o ruído ao final da transmissão em comunicações com subtom CTCSS. Ao ativar, o rádio envia um breve tom invertido no término da transmissão, permitindo que o receptor feche o squelch de forma suave.

Pré-enfase: Ao habilitar aplica uma correção no áudio transmitido, ampliando as frequências altas para melhorar a clareza da voz e reduzir o ruído. O recurso deve estar ativado nos dois rádios que se comunicam.

8.5 Configuração Avançada

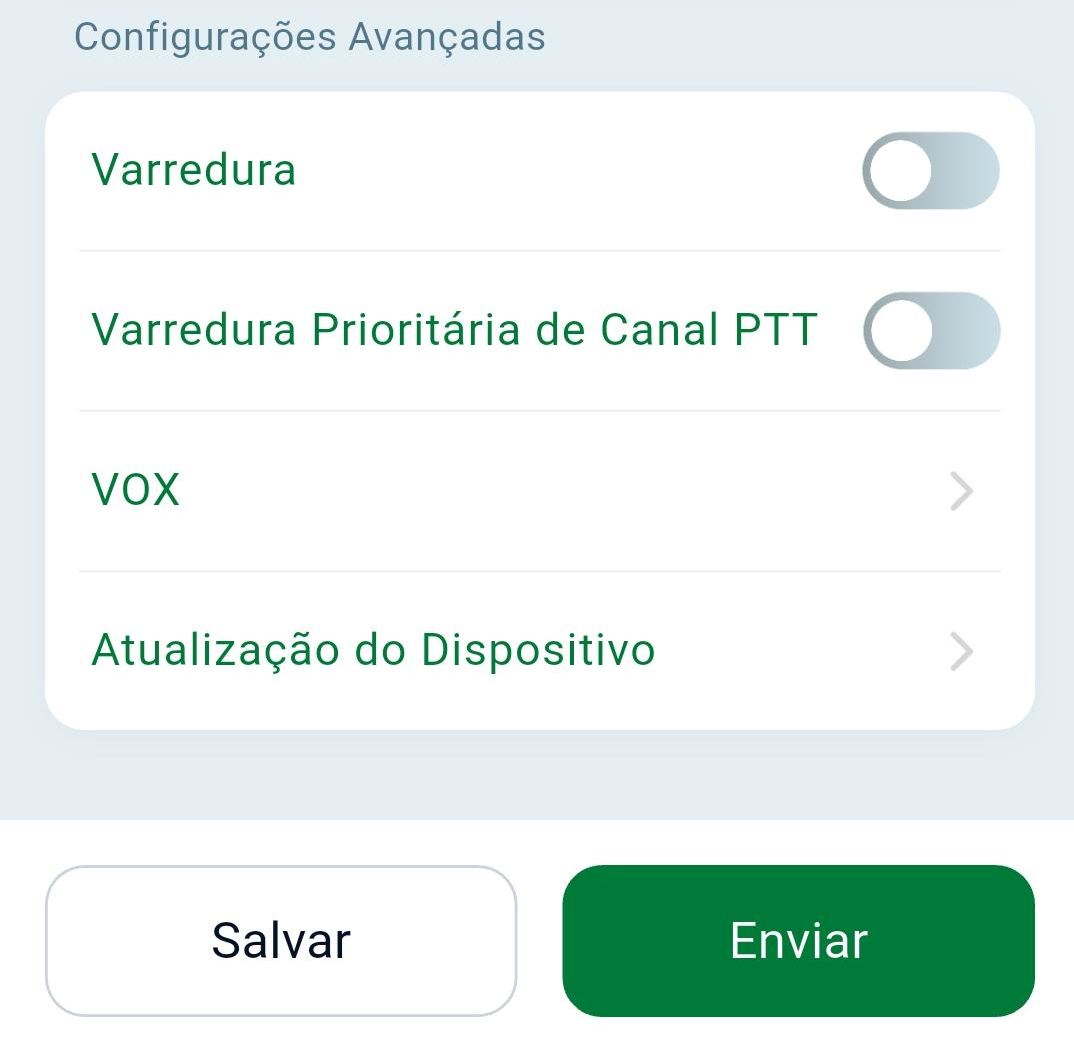

Na parte de "Configurações avançadas" na tela inicial de configuração, é possível realizar a configuração de Varredura e Vox além de permitir a verificação e atualização de firmware do rádio.

Varredura: Ao habilitar o rádio irá efetuar o varredura automática por todos os canais do rádio. O canal que houver uma comunicação ativa será reproduzido. Após a transmissão o rádio retoma a varredura garantindo que o usuário acompanhe todas as transmissões nos canais.

Varredura prioritária do canal PTT: Quando habilitado, a varredura dará prioridade de escuta para o canal atual. Ou seja se houver múltiplas transmissões em diferentes canais ao mesmo tempo, a prioridade será do canal selecionado.

VOX: Permite que o rádio inicie automaticamente a transmissão ao detectar a voz do usuário, dispensando o uso do botão PTT. É necessário o uso do fone de ouvido para o uso da função. Ao acessar as opções disponíveis são:

VOX: Habilita a função VOX.

Sensibilidade VOX: Define a sensibilidade para a ativação da transmissão utilizando a função VOX. As opções disponíveis são Baixo, Médio e Alto. Caso a sensibilidade esteja "Alta", a transmissão poderá ser ativada com um nível de voz menor, em ambientes muito ruidosos podem ocorrer ativações não propositais. Com a sensibilidade em "Baixo" será necessário um nível de audio maior na entrada no microfone para que seja ativado a transmissão.

Atualização do dispositivo: Permite atualizar o firmware do rádio quando houver uma nova versão disponível. Quando houver um nova versão, ao lado do nome da opção haverá um sinal vermelho indicando que há uma atualização nova disponível.

8.6 Envio de configurações

O aplicativo permite o envio das configurações para um rádio de forma unitária ou para múltiplos rádios ao mesmo tempo. Veja a seguir o passo a passo para o envio.

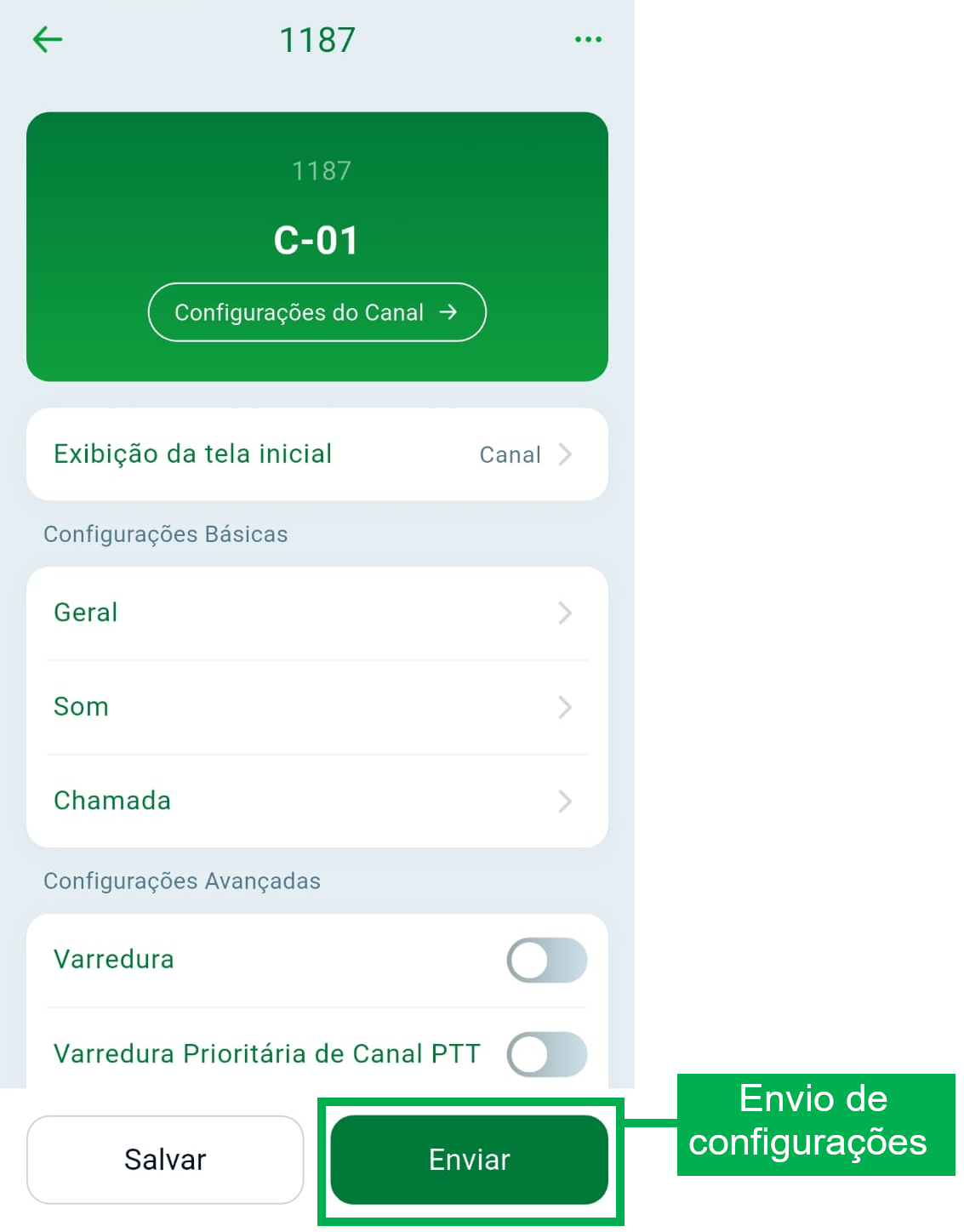

Na tela principal de configurações do rádio siga o passo a passo abaixo para o envio das configurações para o rádio.

1: Pressione na tecla enviar, e será apresentado um pop-up, perguntando se deseja salva o modelo. Caso deseje salvar um backup das configurações, pressione em "Salvar", caso contrário pressione em "Não".

2: Nesta tela, aguarde o fim da varredura para que todos os rádios RC 6 Mini sejam apresentados na lista de rádios. Em seguida você pode selecionar o rádio que deseja configurar. Em "Meus Dispositivos" é apresentado os rádios que já foram pareados com o aplicativo. Na lista "Dispositivos Disponíveis" é apresentado os rádios que ainda não forma pareados e estão disponíveis para pareamento. Caso clique na opção "+" ao lado do rádio irá ser feito o pareamento, colocando o rádio na lista de "Meus dispositivos.". Após selecionar os rádios que deseja configurar, clique em "Seguinte".

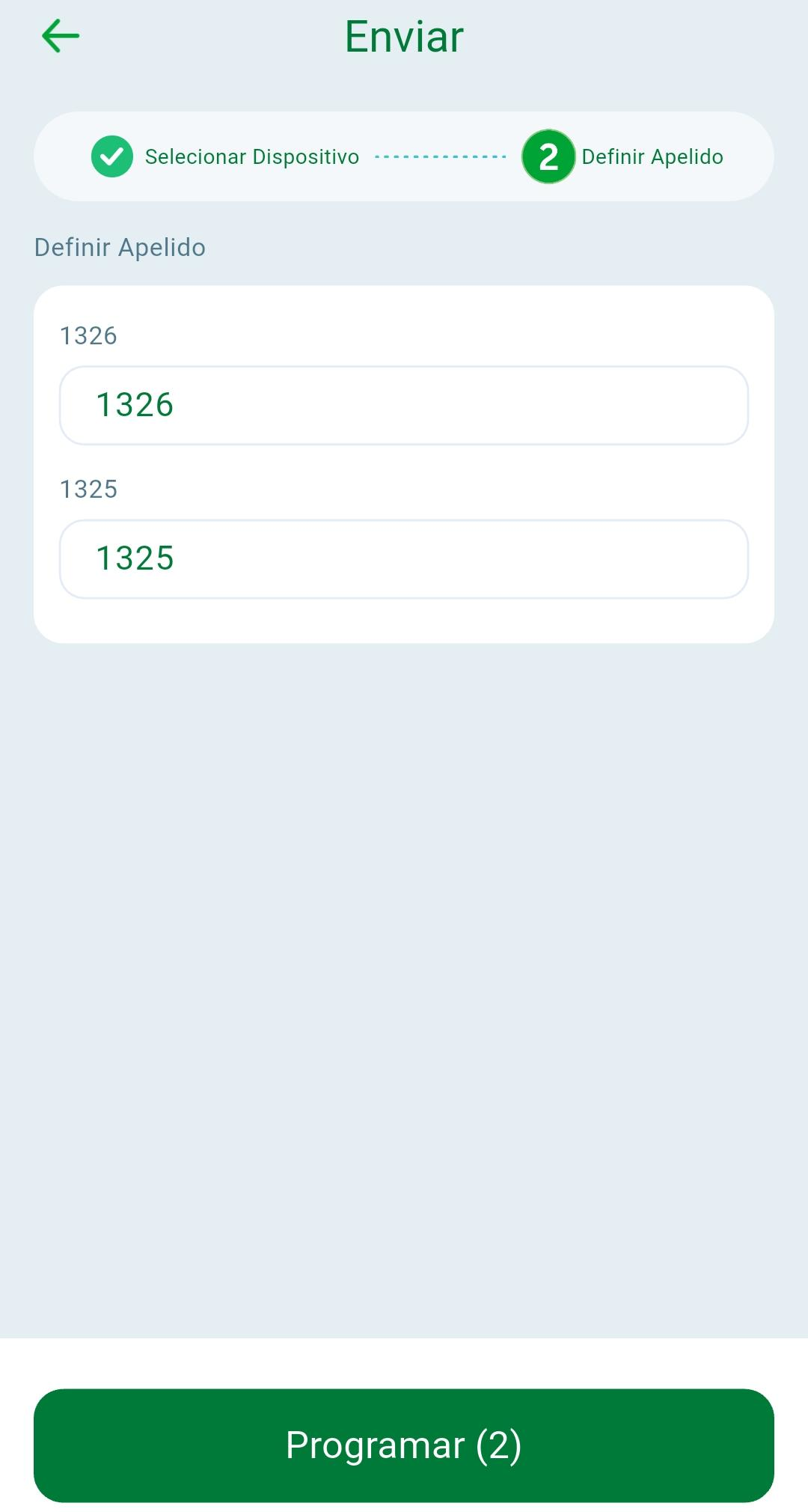

3: Será apresentado a tela de definição de apelido. Nesta tela será possível definir o apelido numérico de até 4 dígitos para cada um dos rádios. Após isso clique em "Programar" para prosseguir.

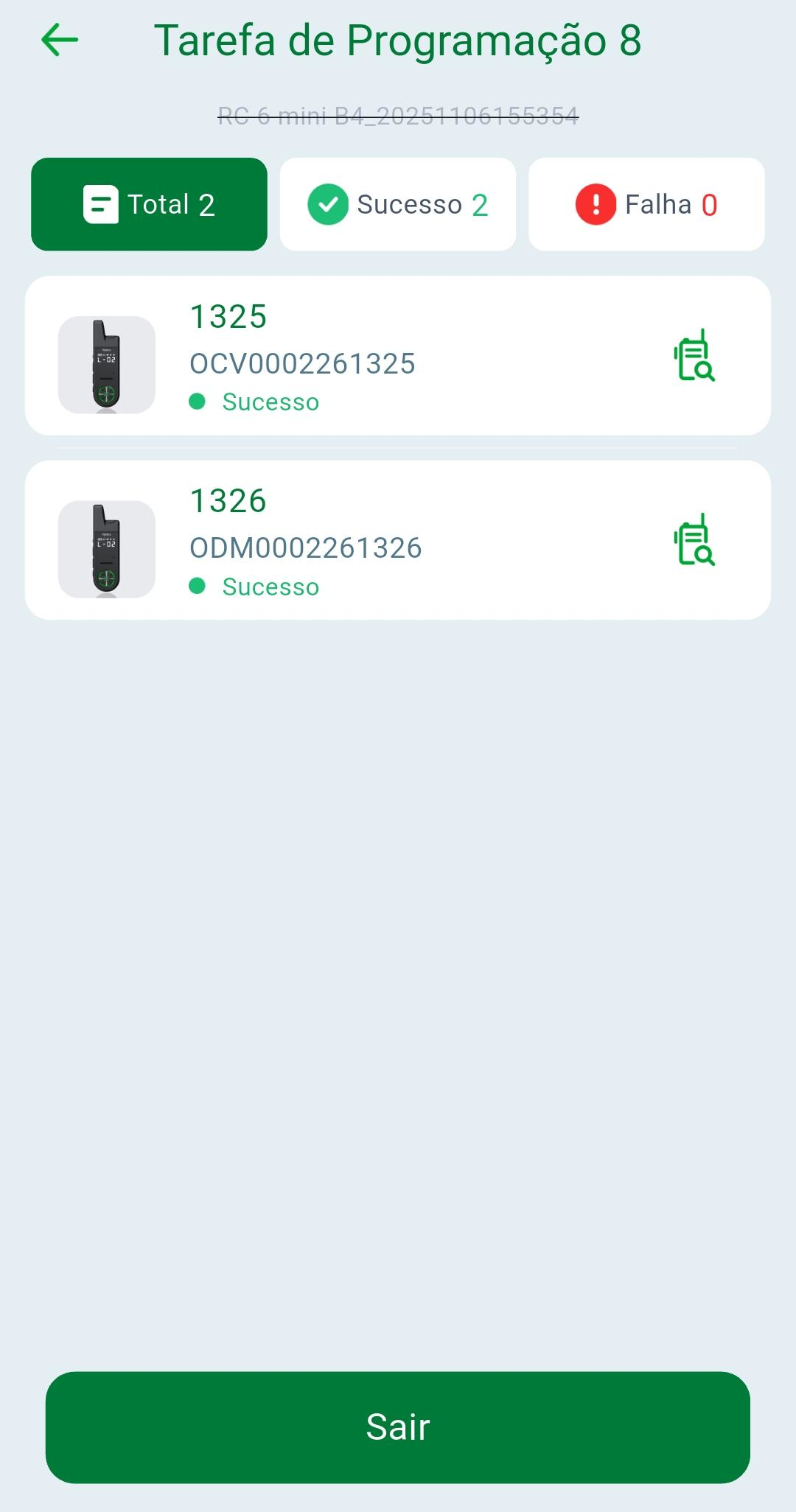

4:O processo de programação dos rádios irá iniciar. Caso sejam múltiplos rádios, a programação será feita de forma sequêncial. Abaixo do número de série de cada rádio será exibido se a atualização foi bem sucedida ou não. Ao final caso tenha ocorrido alguma falha na transmissão pressione "Repetir", ou pressione "Sair" para voltar a tela inicial do aplicativo. Após isso os rádios estarão programados prontos para uso.

8.7 Salvando e enviando backup

Salvando Backup

Os backups de configuração no RC Config são chamados de Modelos. Para salvar um Modelo, basta acessar um rádio pelo aplicativo, e efetuar as configurações necessárias. Para salvar as configurações feitas em um backup, na tela inicial de configuração do rádio, clique em "Salvar".

Será solicitado um nome para o arquivo de backup. Entre com o nome desejado e então clique em "Salvar". Uma mensagem informando que foi salvo com sucesso será exibido.

Lendo Backup

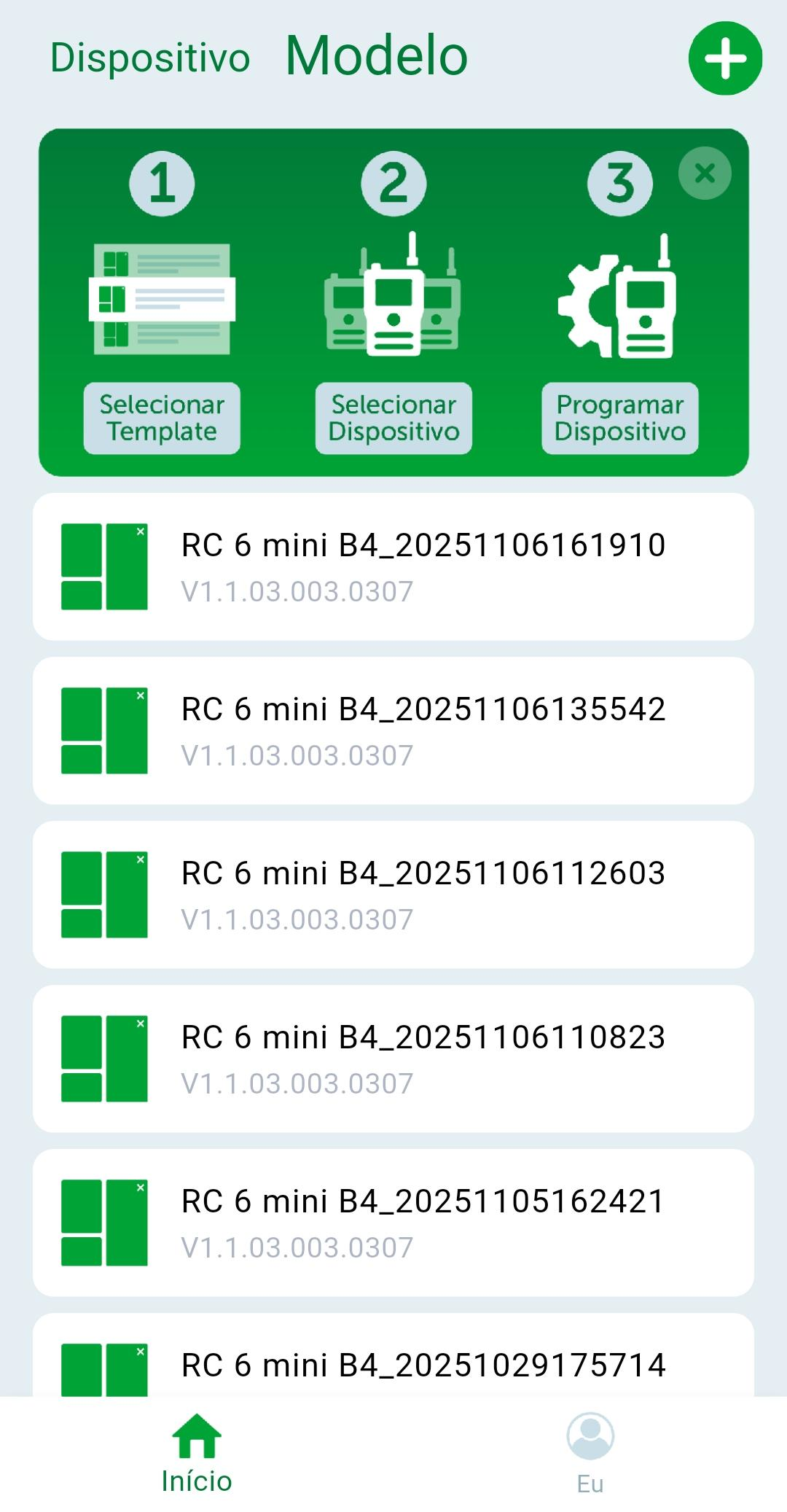

Na tela inicial do RC Config, clique em "Modelo", será apresentado uma tela com todos os arquivos de backup salvos. Ao selecionar um backup será apresentado a tela de configurações caso deseje alterar alguma configuração do backup, em seguida, pressione em "Enviar" para selecionar os rádios que receberão o backup e enviar as configurações.

Compartilhando Backup

O aplicativo RC Config permite que seja feito o compartilhamento dos Backups com outras pessoas. Para isso, na tela "Modelos", mantenha clique e mantenha pressionado sob um dos backups disponíveis. Abrirá uma caixa de seleção ao lado de cada backup, permitindo que sejam selecionados os que deseja compartilhar. Abaixo na tela, será apresentado a opção "Partilhar", esta opção permitirá o envio do arquivo através de algum aplicativo de comunicação disponível no seu celular.

Importando Backup

Para importar um backup para o aplicativo, acesse a tela "Modelo", e então na parte superior da tela, pressione no ícone "+" será apresentado um pop-up com algumas opções. Escolha a opção "Importar modelo" para escolher o arquivo de backup e importar para o aplicativo. Após isso o novo backup ficará disponível na lista de backups
