1.1. Módulo Interno

1.2. Módulo Externo

3.1. Kit (módulo interno e externo)

» 1 Módulo interno.

» 1 Módulo externo no modo sobrepor.

» 1 Suporte de fixação em parede ou mesa para o Módulo interno.

» 2 Fontes de alimentação DC 12,8 V / 1 A.

» 2 Kits de fixação.

» 1 Kit de cabos (3 cabos) para conexão das aberturas.

» 1 Manual de instalação.

3.2. Módulo Interno

» 1 Módulo interno.

» 1 Suporte de fixação em parede ou mesa.

» 1 Fonte de alimentação DC 12,8 V / 1 A.

» 1 Kit fixação.

» 1 Manual de instalação.

3.3. Módulo Externo

» 1 Módulo externo no modo sobrepor.

» 1 Fonte de alimentação DC 12,8 V / 1 A.

» 1 Kit de fixação.

» 1 Kit de cabos (3 cabos) para conexão das aberturas.

» 1 Manual de Instalação.

5.1. Módulo Interno

Vista frontal

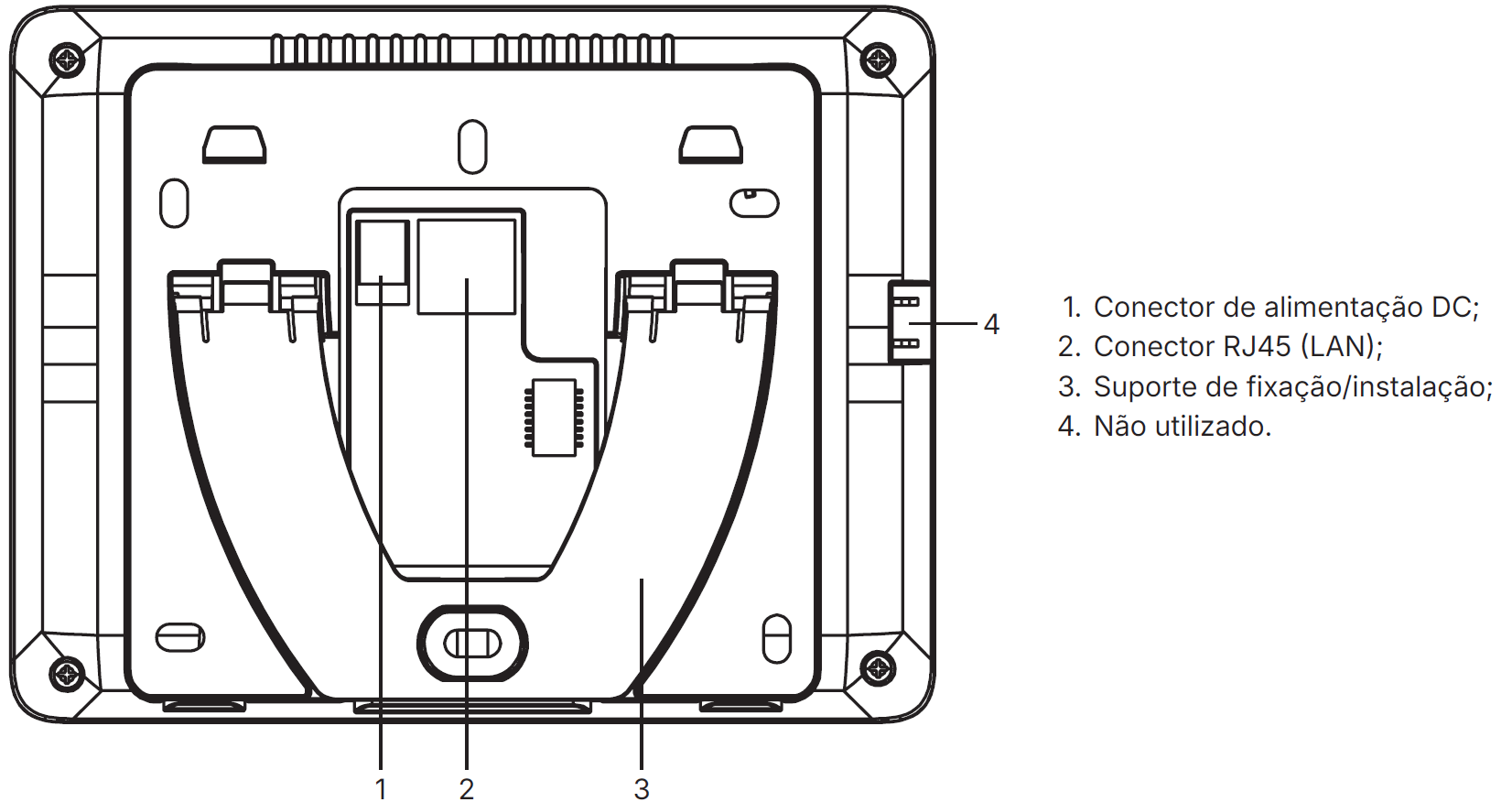

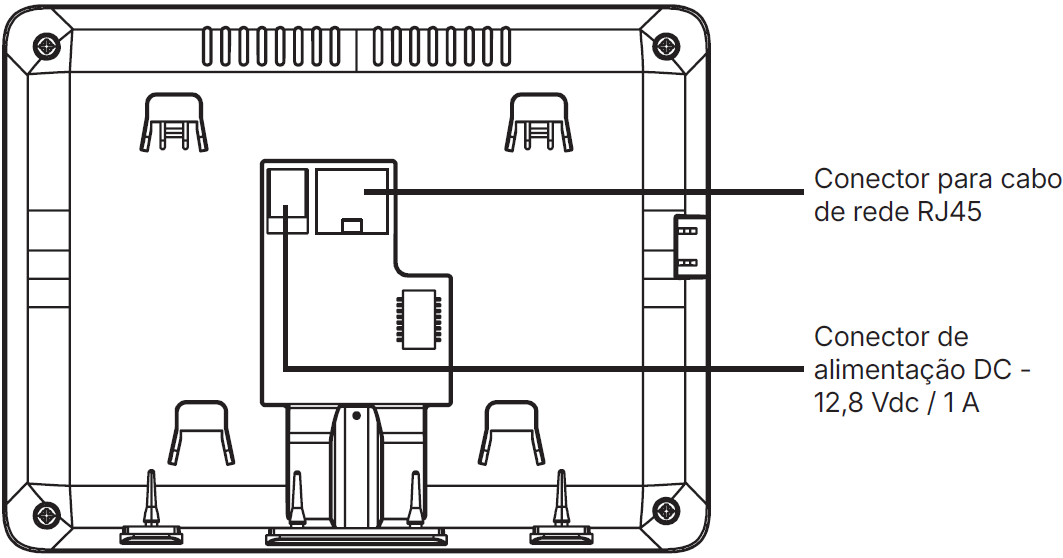

Vista Posterior

5.2. Módulo Externo

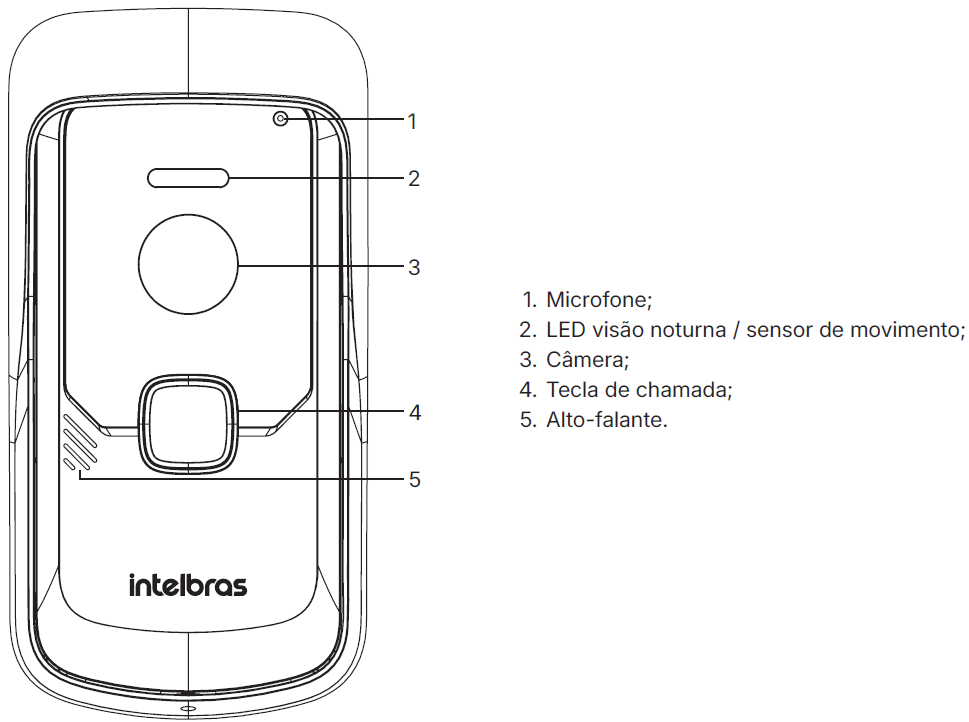

Vista frontal

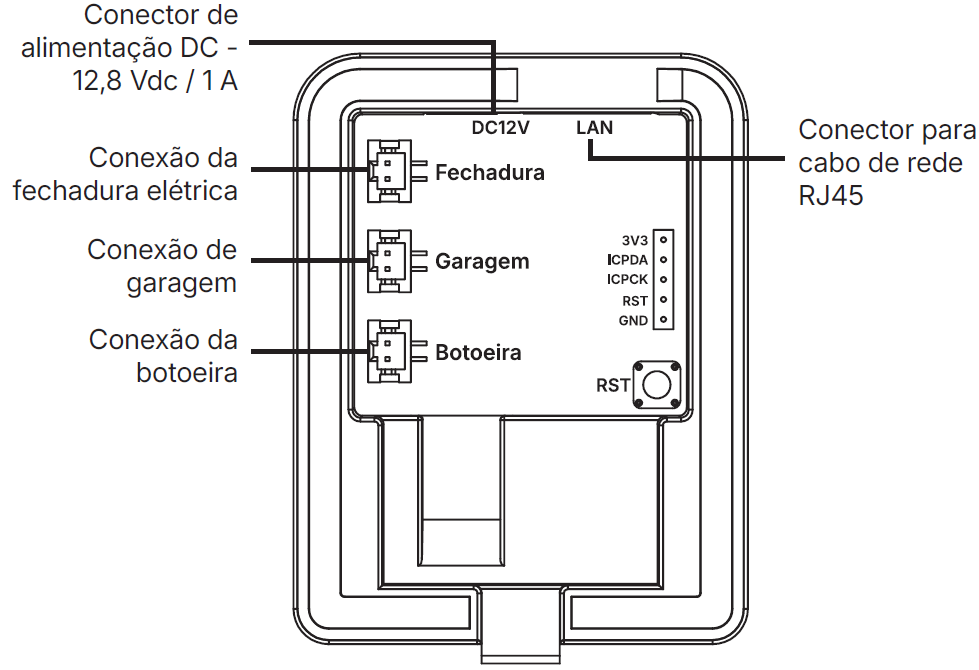

Vista Posterior

6.1. Fixação do Módulo Interno

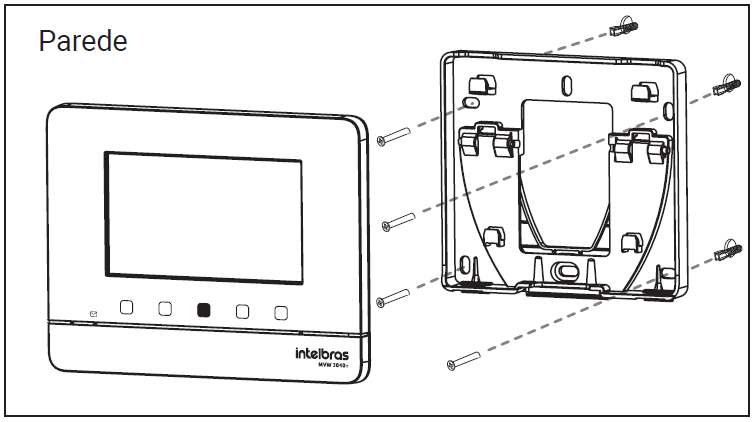

Fixação em parede/caixa 4x2

  Observe os procedimentos a seguir para fixação do produto na parede.

» Retire o suporte de fixação do produto e apoie-o no local de instalação. O suporte irá servir como guia para marcação dos furos de fixação. Com o auxílio de um lápis ou caneta faça a marcação do local onde será feita a furação para fixação do produto;

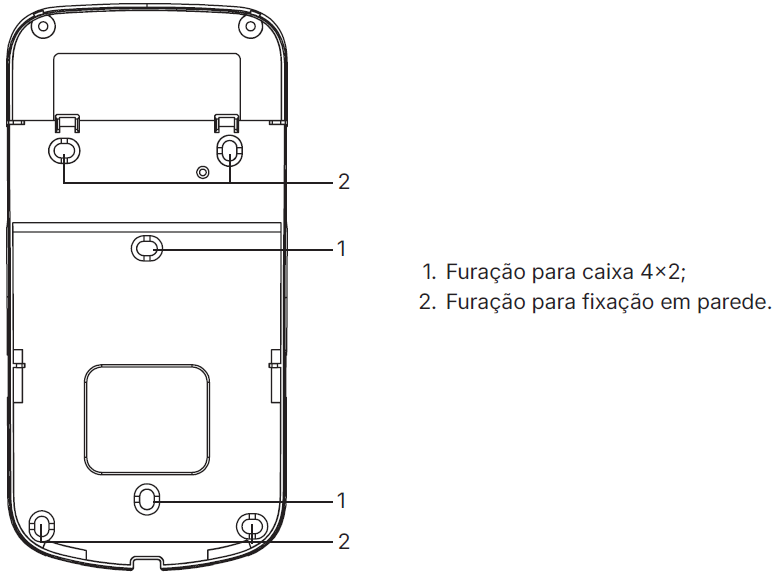

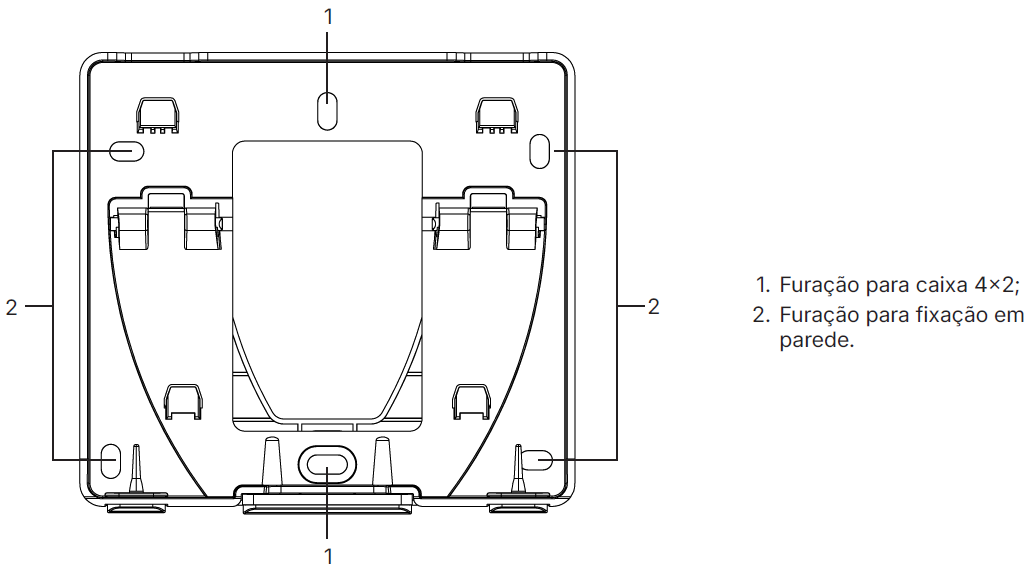

Obs.: A furação do suporte de fixação possui furação específica para a instalação em caixa 4×2 e também possui furos extras para fixação em parede, conforme imagem acima.

» Após fazer as marcações dos furos (se necessário), faça a furação da parede utilizando uma broca de 6 mm e, em seguida, encaixe as buchas nas furações. Transpasse os cabos de instalação pelo vão central do suporte, encaixe o suporte e parafuse o suporte no local escolhido para a instalação.

» Conecte os cabos no produto e em seguida fixe-o no suporte.

Fixação em Modo Mesa

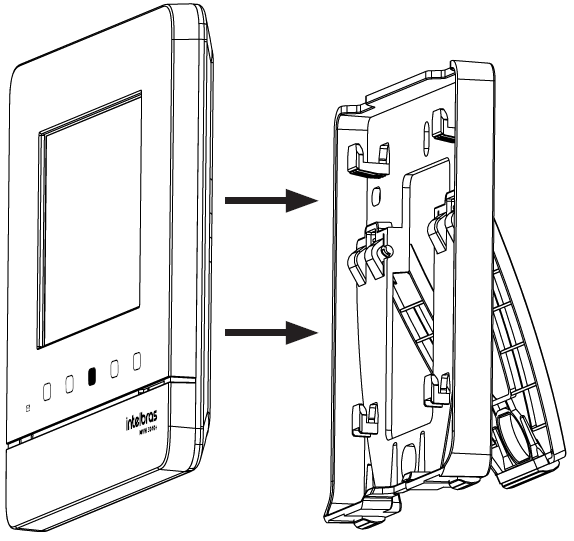

  Para utilizar o módulo interno no modo mesa, siga o procedimento a seguir:

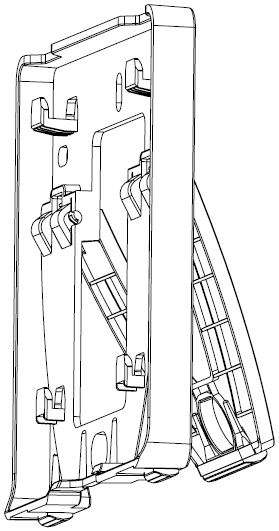

» Retire o suporte de fixação do produto e abra a trava do suporte de acordo como desejado. O suporte possui dois estágios de inclinação, escolha a inclinação de acordo com a necessidade;

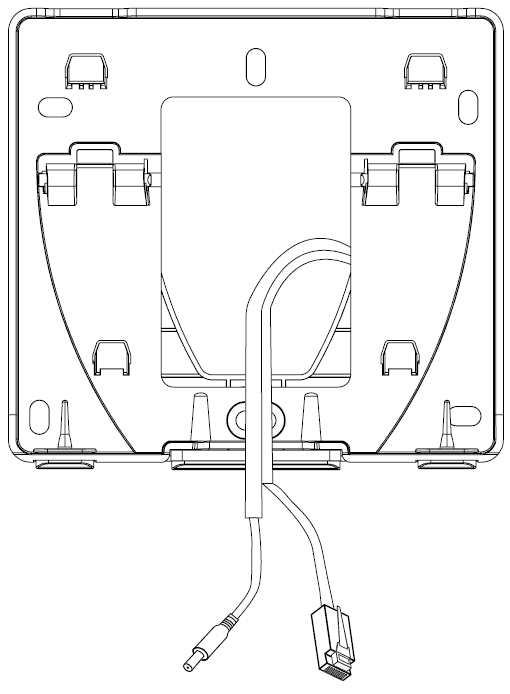

» Passe o(s) cabo(s) pelo vão central do suporte e encaixe o(s) cabo(s) no respectivo conector;

» Após conectado o(s) cabo(s), fixe o módulo interno no suporte de fixação.

6.2. Fixação do Módulo Externo

  A Instalação e fixação do módulo externo é compatível apenas no modo sobrepor, podendo ser realizada em caixa 4x2 ou diretamente na parede através dos furos de fixação em parede. Observe o procedimento a seguir para fixação do produto.

Atenção:

» Não instale uma capa de proteção metálica no produto, pois prejudicará o desempenho do mesmo.

Fixação em parede/caixa 4x2

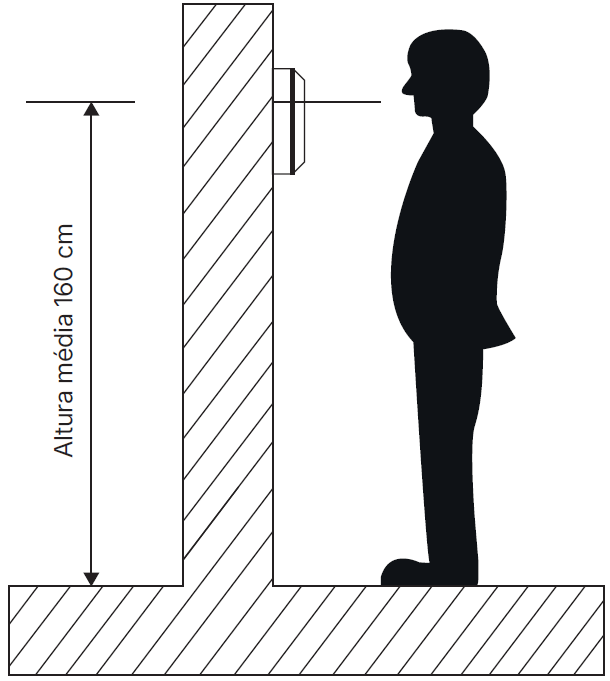

» Para fixação e instalação do módulo externo na parede, retire o parafuso de fechamento do módulo externo que está localizado na parte inferior do produto;

» Em seguida, retire o módulo externo do chapéu e apoie o chapéu no local de instalação. A peça irá servir como guia para marcação dos furos de fixação. Com o auxílio de um lápis ou caneta faça a marcação do local onde será feita a furação para fixação do produto. O chapéu possui furações específicas para a instalação em caixa 4×2 e também possui furos extras para fixação em parede, conforme imagem abaixo.

» Após fazer as marcações dos furos (se necessário), faça a furação da parede utilizando uma broca de 6 mm e, em seguida, encaixe as buchas nas furações. Transpasse os cabos de instalação pelo vão central do suporte, encaixe o chapéu na parede e parafuse o suporte no local escolhido para a instalação (na parede ou na caixa 4x2).

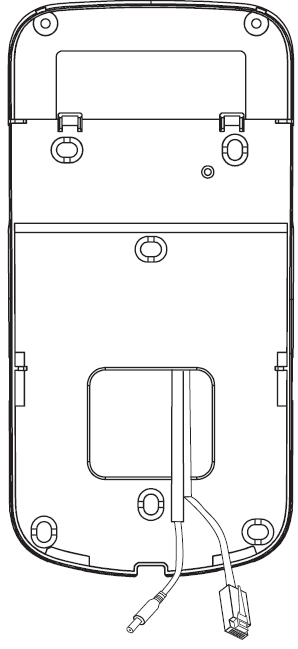

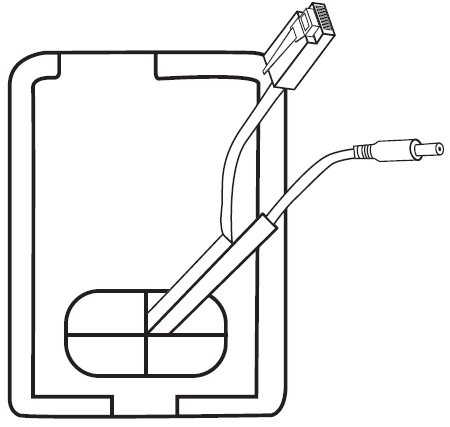

» Passe os cabos pela borracha de vedação que acompanha o produto e em seguida conecte os cabos nas suas devidas posições do produto.

Obs.: Deverá ser feita uma abertura na borracha de vedação para passar os cabos.

Atenção:

» Após conectados os cabos, encaixe a borracha de vedação no módulo externo e encaixe-o na peça chapéu. Encaixe primeiramente a parte superior do produto e em seguida deslize-o para baixo e fixe o produto com o parafuso na parte inferior.

Atenção:

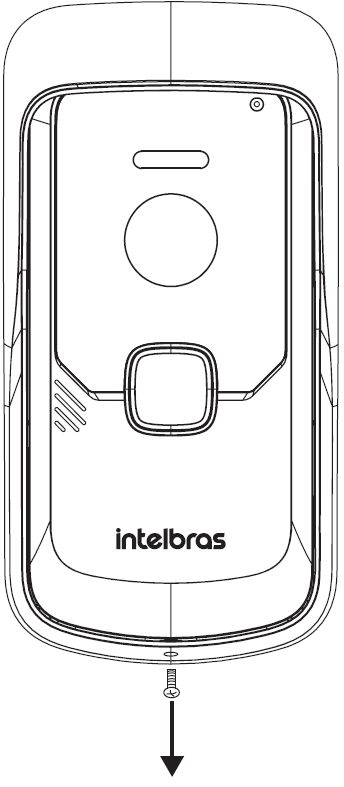

» Certifique-se que o módulo externo esteja totalmente encaixado na peça chapéu antes de sua fixação com parafuso.

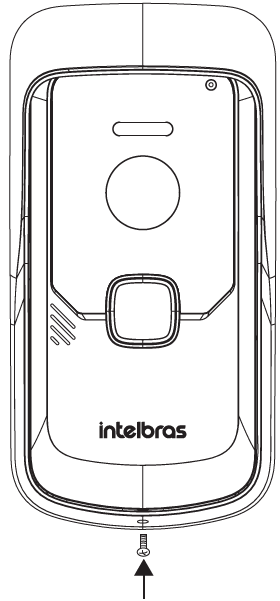

» Para a fixação do módulo externo no chapéu, deverá ser usado o parafuso mais fino que acompanha o produto.

» Certifique-se e encaixar corretamente a borracha de vedação, para evitar a entrada de água no produto.

6.3. Fixação com Protetores Antivandalismo

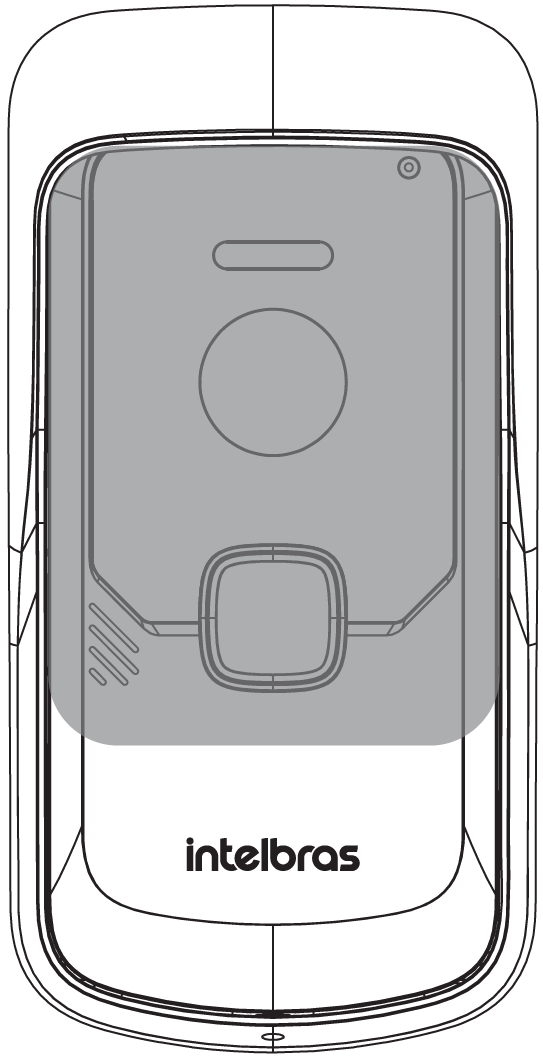

  É muito comum a utilização de acessórios que evitam o vandalismo ou mesmo o roubo do dispositivo que fica instalado na área externa da residência. Para estes casos é imprescindível que o instalador se atenha às observações abaixo quanto a escolha correta do acessório de proteção.

» Utilize apenas protetores que NÃO obstruam a parte frontal do produto indicada em cinza na imagem abaixo;

Atenção:

» Os acessórios de proteção disponíveis no mercado não são itens desenvolvidos ou homologados pela Intelbras, portanto, sua escolha e utilização é de responsabilidade do usuário final;

» A utilização de protetores metálicos pode prejudicar a operabilidade e funcionamento da função de abertura sem fio de portões.

» Avalie se o seu protetor não vai causar obstrução na imagem da câmera do seu produto prejudicando a identificação do seu visitante.

8.1. Instalação Cabeada

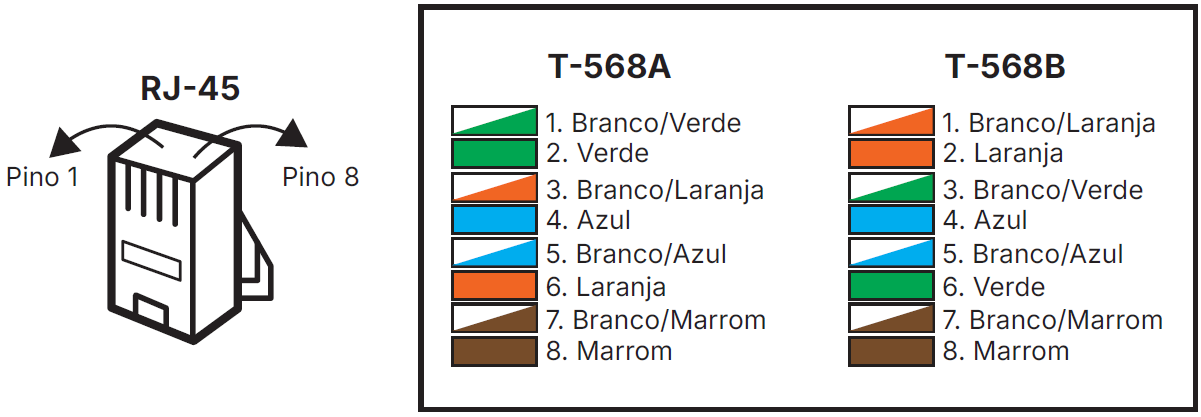

  Para instalar o seu módulo interno e/ou externo via cabo de rede (cabo LAN com Fonte DC), basta fazer a conexão entre o conector RJ45 do produto a uma porta do Modem/Roteador/Switch através de um cabo de rede CAT5 ou CAT6 e conectar a fonte externa DC na posição específica de cada produto.

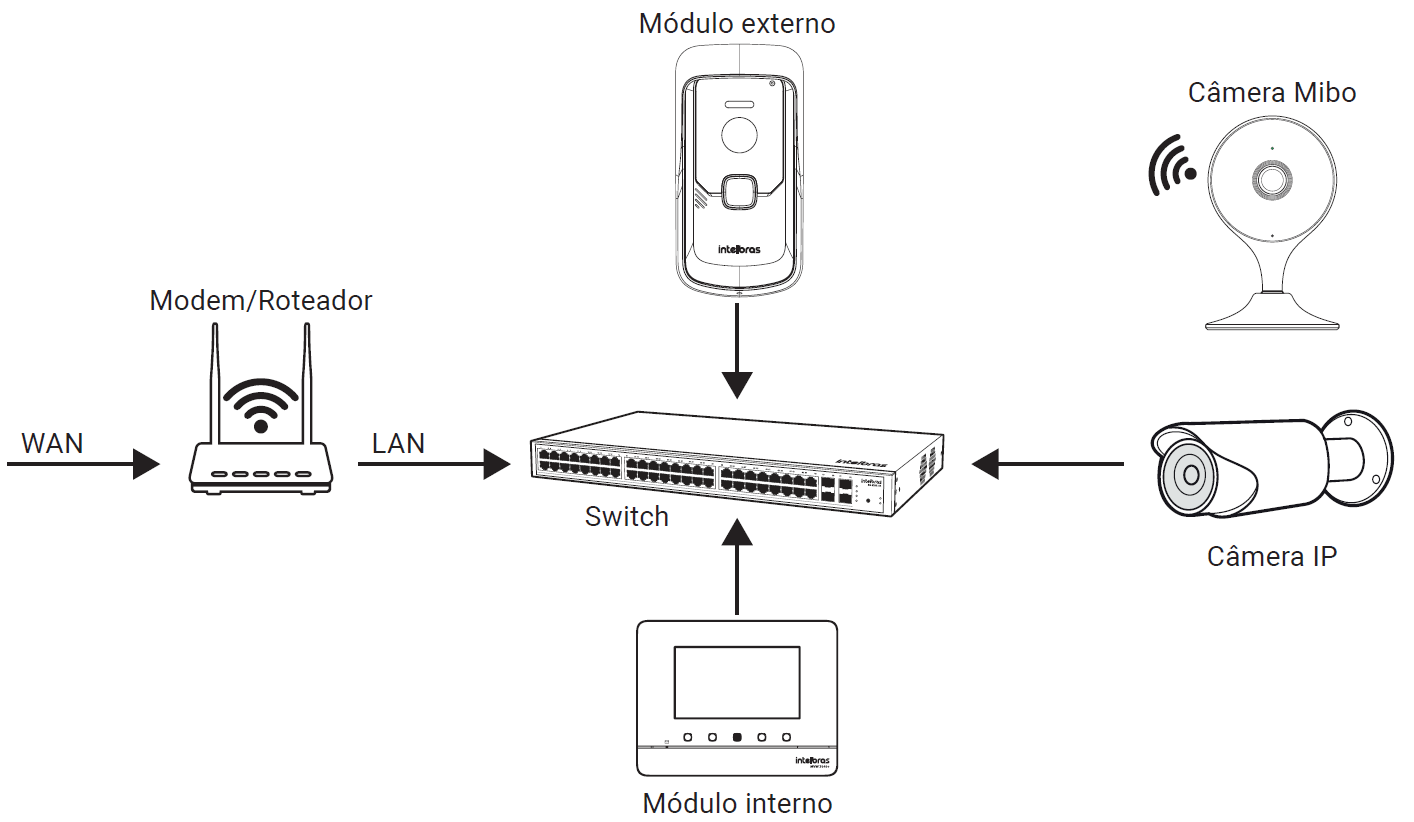

  Verifique abaixo o exemplo de conexão cabeada.

Obs.: As fontes DC acompanham o produto.

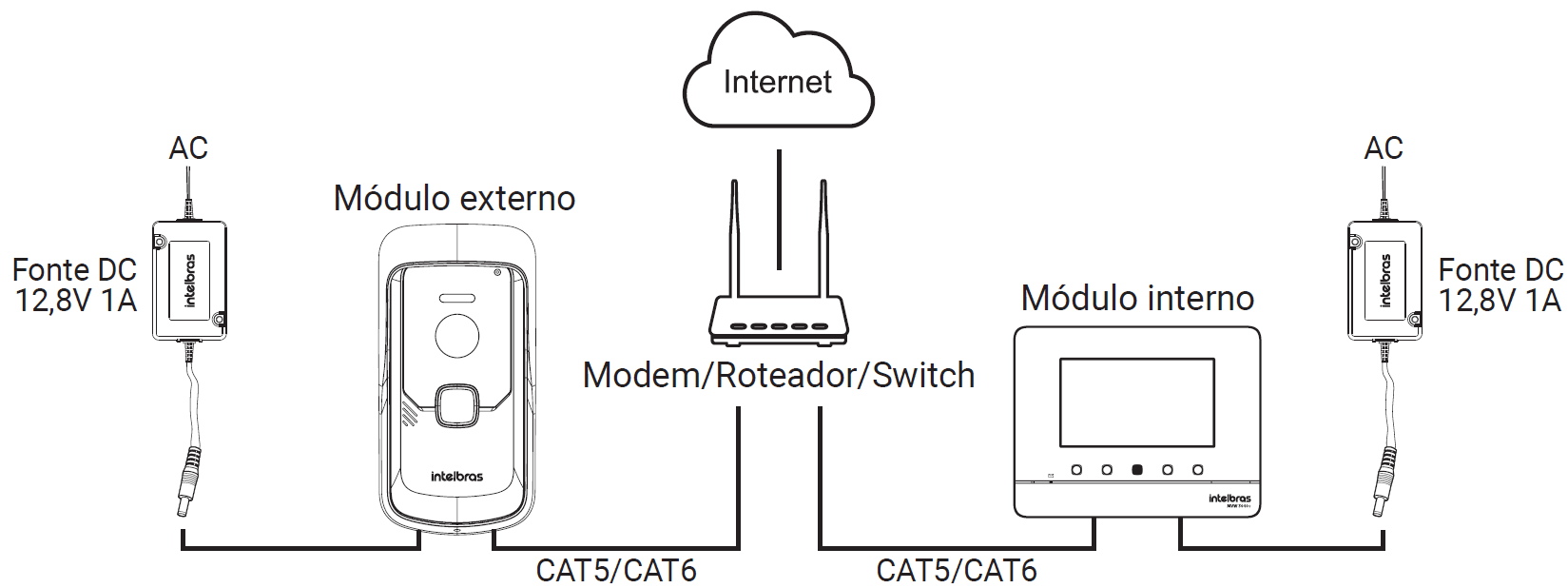

Instalação cabeada no modo Kit

Instalação cabeada no modo Avulso

Atenção:

» A distância de instalação entre cada módulo e o switch/roteador é de até 100 metros, podendo variar com a característica do fabricante do roteador/switch ou qualidade do cabo de rede utilizado;

» Para grandes distâncias de instalação, poderá ser utilizado conversores de mídia de fibra ótica ou transmissores via rádio (WOM), respeitando suas características e modo de instalação/configuração;

» Para instalação cabeada do produto, é obrigatório o uso da fonte de alimentação DC;

» O videoporteiro não possui entrada com alimentação PoE.

» Para instalação no modo Kit, o usuário poderá instalar o produto da forma que achar mais conveniente. Por exemplo, será possível fazer a instalação do módulo interno cabeado e a instalação do módulo externo no modo Wi-Fi, ou vice-versa.

» Para instalação do produto no aplicativo, verifique o item 10.2. Vinculação do produto no aplicativo Mibo Smart deste manual ou verifique o manual do aplicativo completo.

8.2. Instalação Wi-Fi

  Para instalar o módulo interno e/ou externo via Wi-Fi, basta conectar a fonte de alimentação DC na posição específica de cada produto conforme exemplo abaixo. Verifique o item 8. Instalação deste manual para verificar a posição correta de conexão da fonte de alimentação no módulo interno e/ou módulo externo.

Obs.: As fontes DC acompanham o produto.

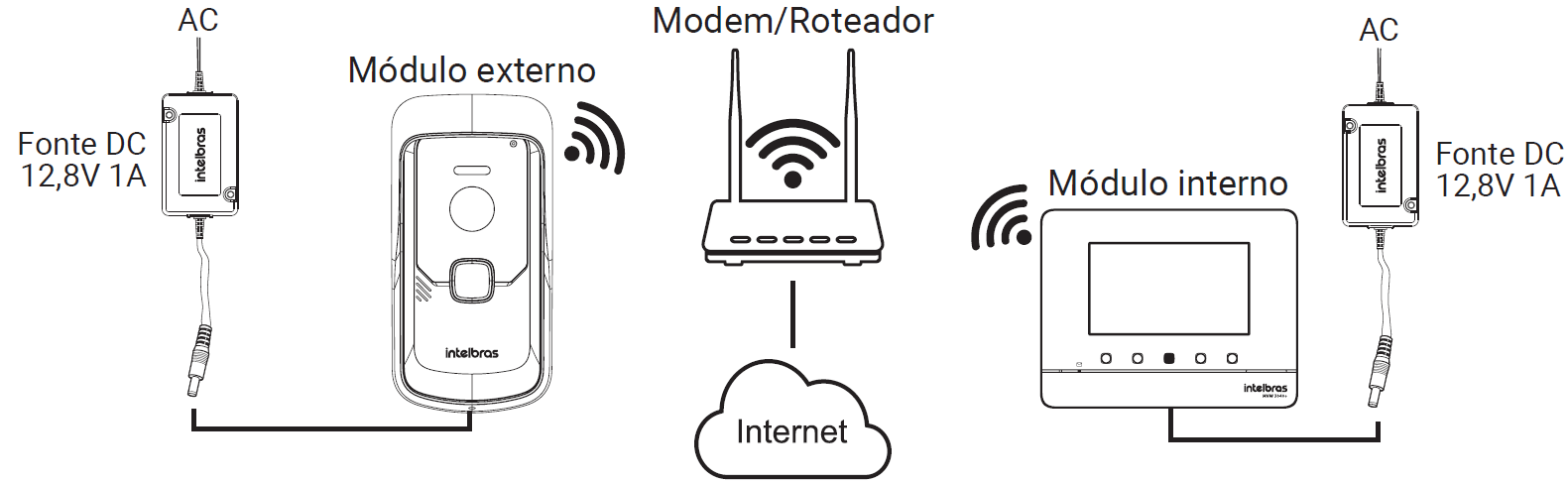

Instalação Wi-Fi no modo Kit

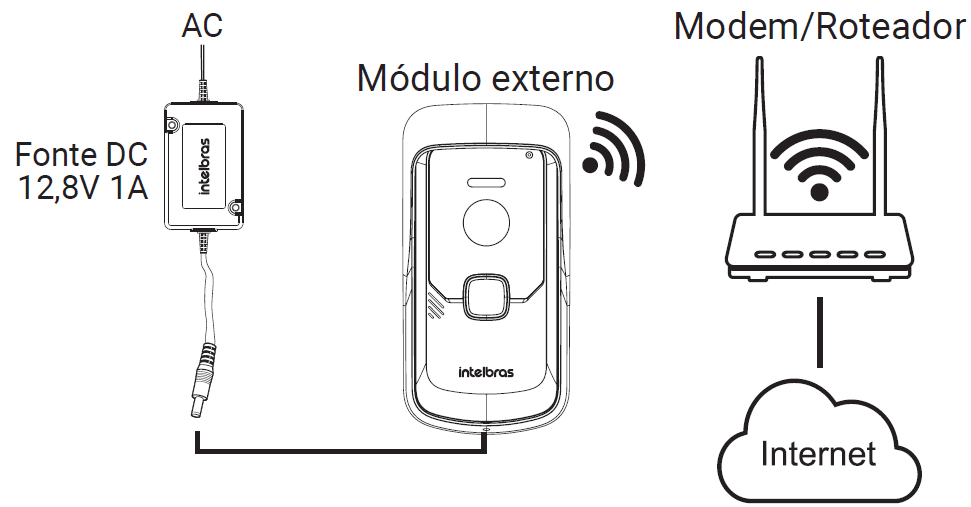

Instalação Wi-Fi no modo Avulso

Atenção:

» Certifique-se de que a velocidade do Wi-Fi (obrigatoriamente em rede 2,4 GHz) esteja com no mínimo 30 Mbps de download e 10 Mbps de upload no local de instalação do módulo (interno ou externo). Velocidades abaixo do especificado podem acarretar problemas de comunicação entre os módulos e entre os módulos e App.

» Para grandes distâncias de instalação, poderá ser utilizado transmissores de rádio, respeitando suas características e modo de instalação/configuração.

» A Intelbras não se responsabiliza pela instalação dos transmissores de rádio, pela qualidade do sinal de Wi-Fi nem pelo provedor de internet.

» Para comunicação Wi-Fi utilize roteadores próprios para comunicação a longas distâncias ou utilize repetidores de sinal.

» Para instalação no Modo Kit, o usuário poderá instalar o produto da forma que achar mais conveniente. Por exemplo, será possível fazer a instalação do módulo interno cabeado e a instalação do módulo externo no modo Wi-Fi, ou vice-versa.

» Para instalação do produto no aplicativo, verifique o item 10.2. Vinculação do produto no aplicativo Mibo Smart deste manual ou verifique o manual do aplicativo completo.

8.3. Instalação Mista

  A instalação mista consiste em fazer a instalação entre os módulos, interno e externo, da forma que achar mais conveniente, de acordo com o cenário do cliente. Esta instalação é válida apenas para o modo Kit.

  Com este modo de instalação é possível cabear um dos módulos e o outro módulo configurar via Wi-Fi. Verifique a seguir os dois exemplos de instalação mista possíveis na instalação do MVW 3040.

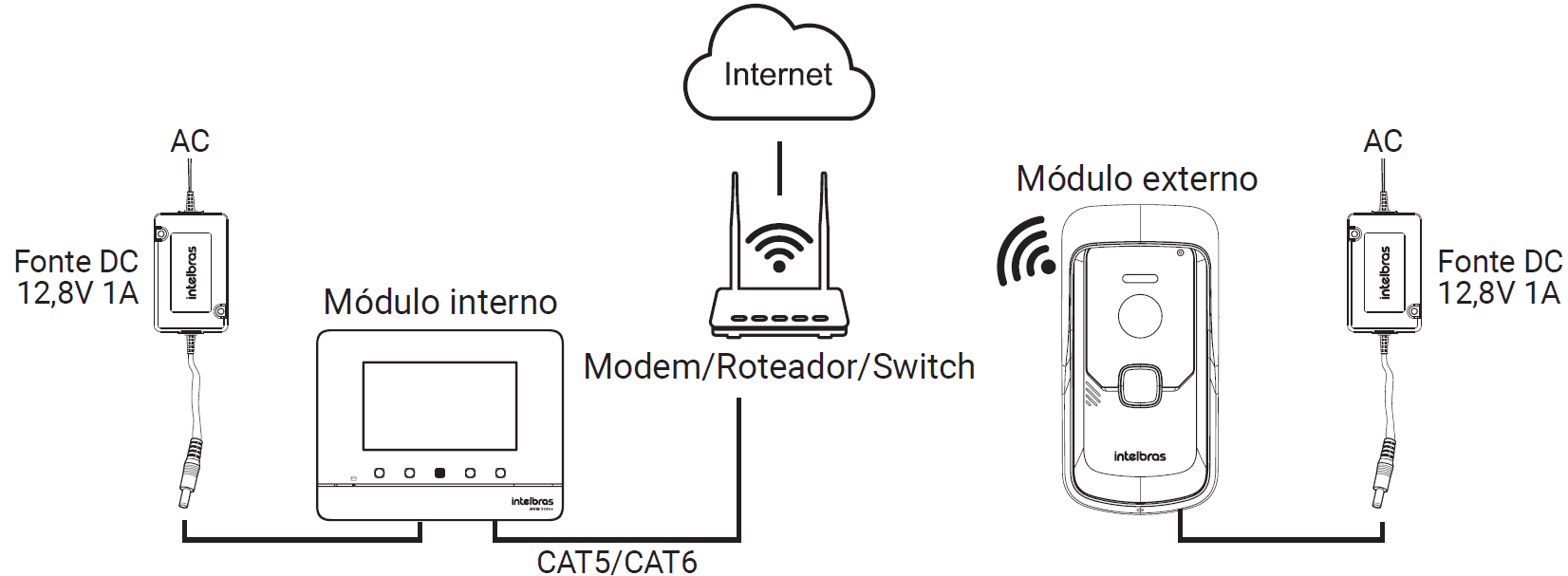

Módulo interno cabeado e externo Wi-Fi

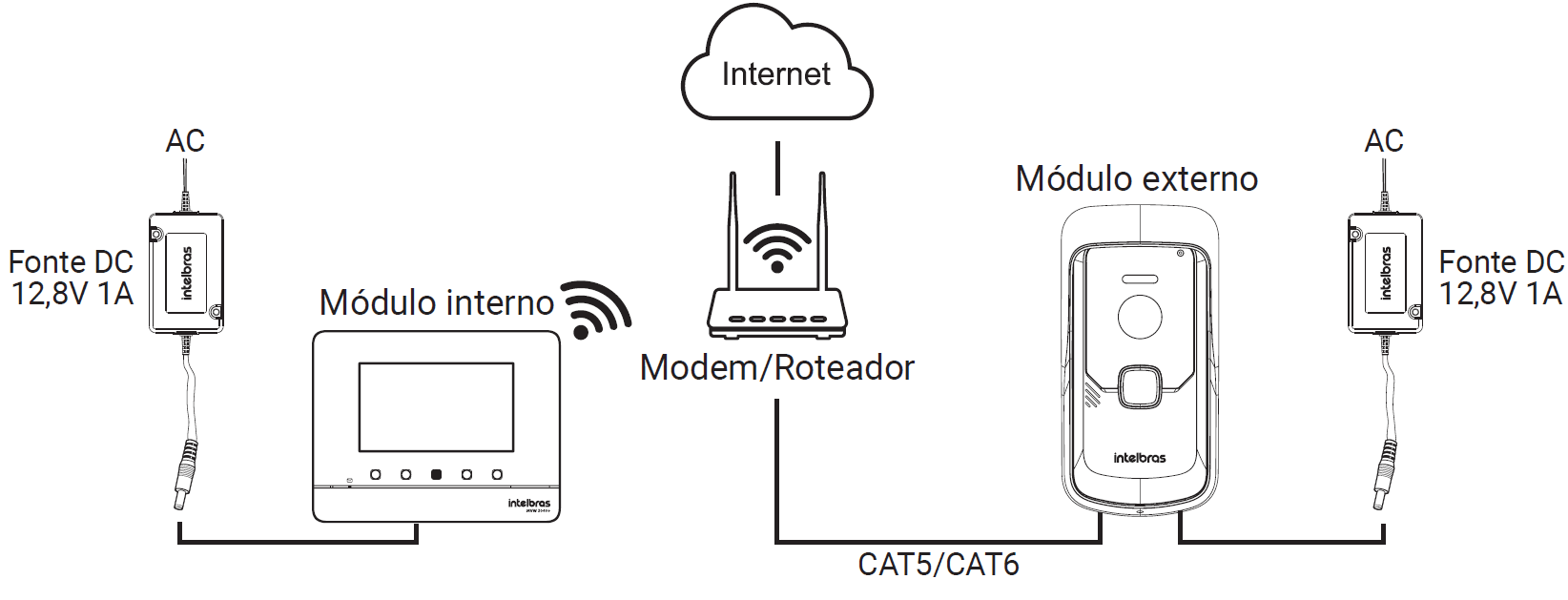

Módulo interno Wi-Fi e externo cabeado

Atenção:

» Para realizar a vinculação/pareamento entre os produtos, verifique o item 9.1. Modo Kit (módulo externo e interno) deste manual.

» Para instalação do produto no aplicativo, verifique o item 10.2. Vinculação do produto no aplicativo Mibo Smart deste manual ou verifique o manual do aplicativo completo.

8.4. Instalação em Grandes Distâncias

  A instalação em grandes distâncias consiste em fazer a instalação entre os módulos, interno e externo, utilizando produtos que transmitam rede a longas distâncias, como por exemplo conversores de mídia de fibra óptica ou transmissores por rádio (WOM). Instalações como esta são recomendadas para uso onde ultrapassam os 100 metros de cabo de rede (CAT5/CAT6) ou onde não chega o sinal Wi-Fi no produto.

Atenção:

  Verifique a seguir alguns exemplos de utilização e aplicação de transmissores de rede.

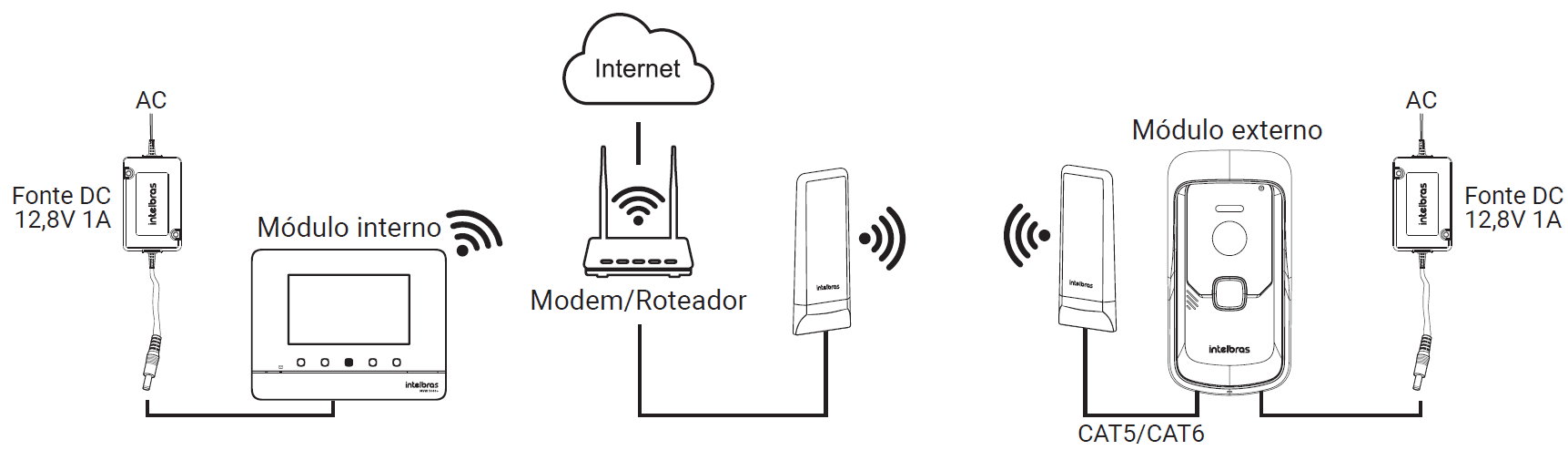

Exemplo de utilização de transmissão por rádio (WOM)

Exemplo de utilização de transmissão por fibra óptica

  Nas imagens acima foram exemplificadas as instalações com transmissores de rádio e de fibra óptica apenas na conexão com o módulo externo. Porém, pode-se utilizar esses transmissores também nos módulos internos, a utilização dependerá exclusivamente do cenário de instalação.

Obs.:

» Orienta-se a instalação cabeada do produto que estiver instalado no transmissor de rede, conforme imagens acima.

Atenção:

» Para realizar a vinculação/pareamento entre os produtos, verifique o item 9.1. Modo Kit (módulo externo e interno) deste manual, respeitando o modo de conexão dos produtos (cabeado e/ou Wi-Fi).

» Para instalação do produto no aplicativo, verifique o item 10.2. Vinculação do produto no aplicativo Mibo Smart deste manual ou verifique o manual do aplicativo completo.

8.5. Instalação de Fechadura Elétrica

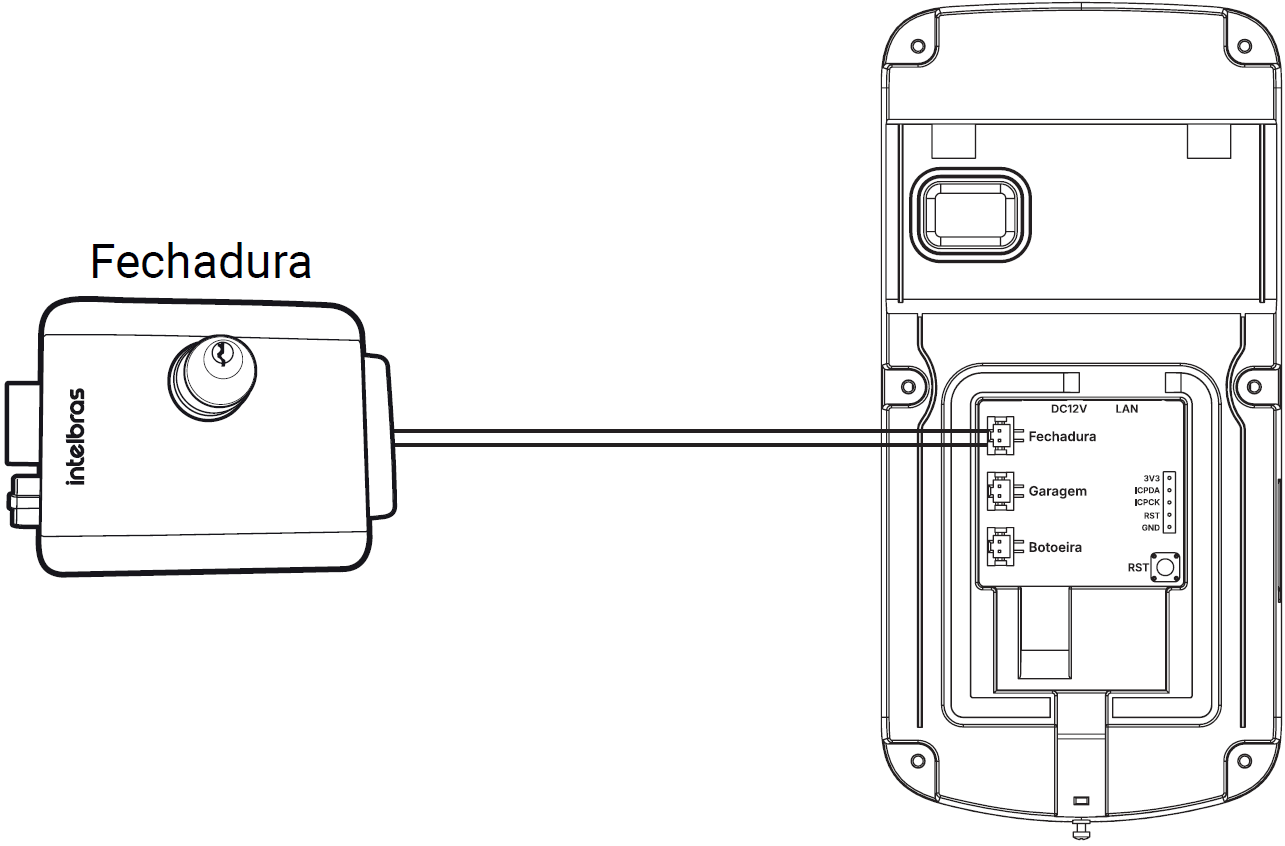

  O videoporteiro MVW 3040+ possui uma conexão exclusiva para acionamento de fechaduras elétricas de 12 V até 15 W. Dê preferência para instalação de fechaduras elétricas da marca Intelbras. Será possível gerar um QR Code via aplicativo e enviar para o visitante para a abertura do portão social.

IMPORTANTE: A incidência de luz solar direta ou de forma excessiva na câmera do módulo externo, assim como sombras, podem dificultar a visualização do visitante e a leitura do QR Code na tela do celular. Caso necessário, ajuste a instalação do módulo externo mudando sua posição ou colocando uma proteção não metálica na parte superior do produto.

Operação

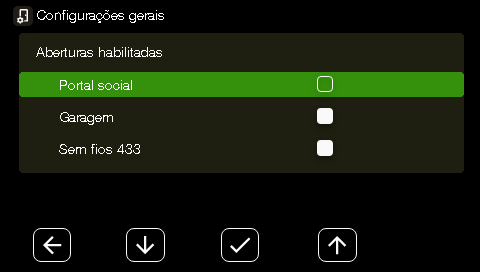

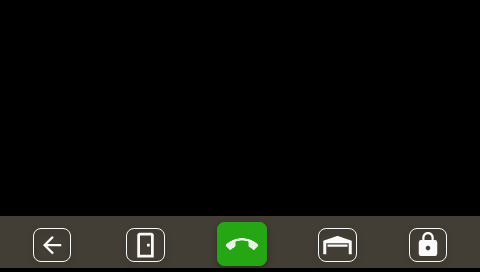

  A abertura da fechadura pode ser efetuada de algumas formas, como por exemplo:

» Abertura pelo módulo interno quando houver atendimento de uma chamada do visitante;

» Abertura pela função de monitoramento do módulo externo;

» Abertura via QR Code;

» Abertura via Botoeira (quando a mesma estiver configurada para a função fechadura elétrica);

» Abertura via aplicativo.

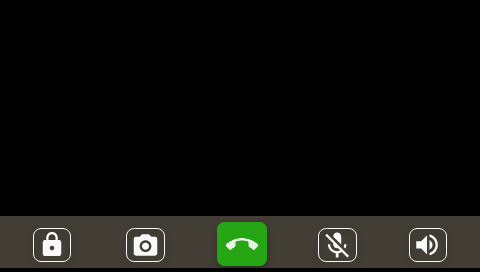

1. Ao realizar o atendimento de uma chamada ou monitoramento do módulo externo, pressione e, em seguida, pressione ;

2. Para acionar através do QR Code, basta aproximar o QR Code do módulo externo, previamente cadastrado pelo App;

3. Para acionar a fechadura através da botoeira, basta configurá-la via App para abertura de fechadura elétrica, e pressionar a botoeira instalada no produto;

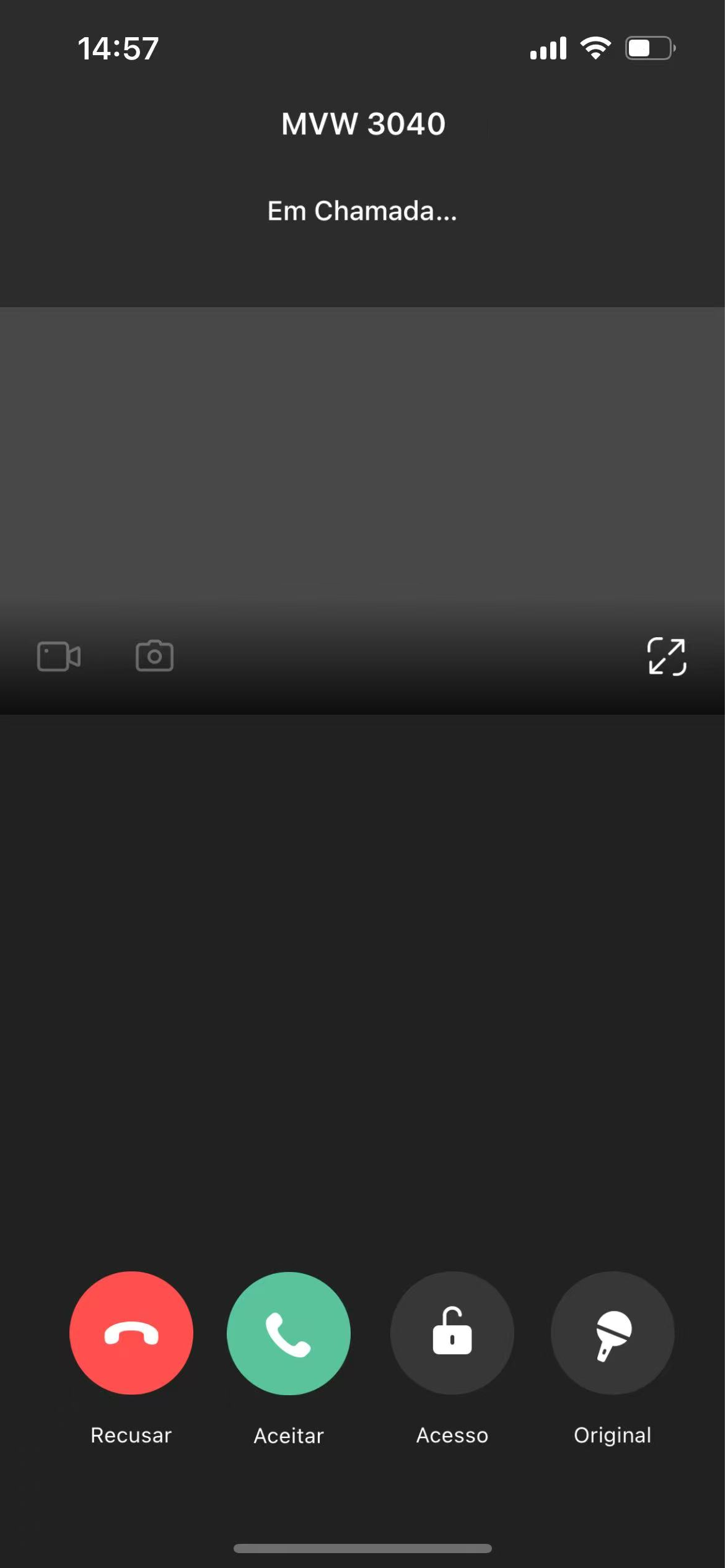

4. Para acionar a fechadura via App, basta abrir o monitoramento do módulo externo no aplicativo e pressionar o ícone de abertura de portão.

Obs.:

» O procedimento de cadastro do QR Code para abertura do Portão Social pode ser verificado no manual do aplicativo do produto;

» Opcionalmente, poderá ser criado um QR Code para a abertura da fechadura elétrica.

8.6. Instalação de Portão de Garagem

  O videoporteiro MVW 3040+ possui uma conexão exclusiva para acionamento de automatizadores de portão. Dê preferência para instalação de automatizadores da marca Intelbras. Será possível gerar um QR Code via aplicativo e enviar para o visitante para a abertura do automatizador.

IMPORTANTE: A incidência de luz solar direta ou de forma excessiva na câmera do módulo externo, assim como sombras, podem dificultar a visualização do visitante e a leitura do QR Code na tela do celular. Caso necessário, ajuste a instalação do módulo externo mudando sua posição ou colocando uma proteção não metálica na parte superior do produto.

Atenção:

Operação

  A abertura do automatizador ou portão de garagem pode ser efetuada de algumas formas, como por exemplo:

» Abertura pelo módulo interno quando houver atendimento de uma chamada do visitante;

» Abertura pela função de monitoramento do módulo externo;

» Abertura via QR Code;

» Abertura via Botoeira (quando a mesma estiver configurada para a função Garagem);

» Abertura via aplicativo.

1. Ao realizar o atendimento de uma chamada ou monitoramento do módulo externo, pressione e, em seguida, pressione ;

2. Para acionar através do QR Code, basta aproximar o QR Code do módulo externo, previamente cadastrado pelo App;

3. Para acionar a fechadura através da botoeira, basta configurá-la via App para abertura de garagem, e pressionar a botoeira instalada no produto;

4. Para acionar a fechadura via App, basta abrir o monitoramento do módulo externo no aplicativo e pressionar o ícone de abertura de portão;

Obs.:

» O procedimento de cadastro do QR Code para abertura do Portão de garagem pode ser verificado no manual do aplicativo do produto;

» Opcionalmente, poderá ser criado um QR Code para a abertura do Portão de Garagem;

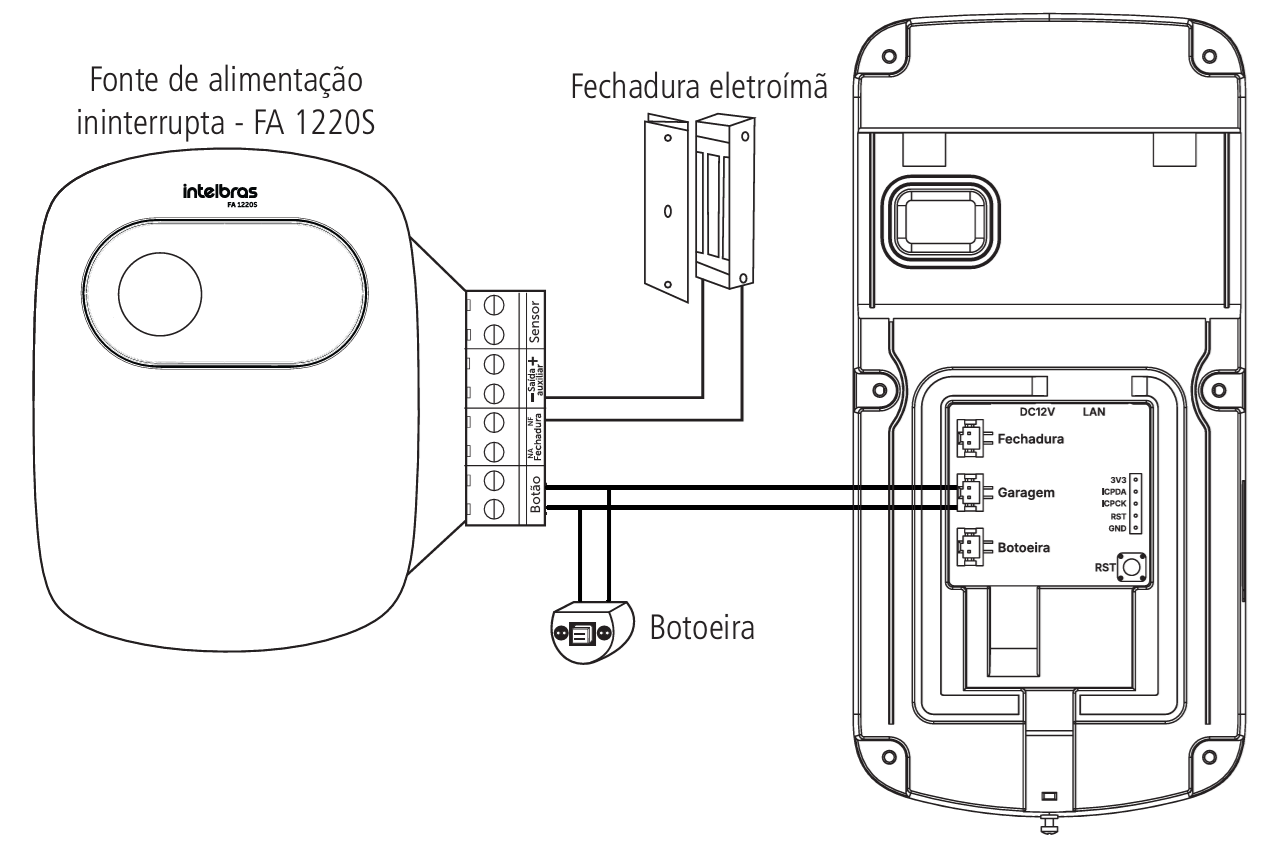

» Opcionalmente, poderá ser instalado uma fonte carregadora/ininterrupta nessa posição.

8.7. Instalação de Botoeira

  Opcionalmente é possível realizar a instalação de uma botoeira física (NA/C) para abertura de um portão. Por padrão de fábrica, a botoeira sai configurada para a abertura de uma fechadura elétrica, porém, é possível alterar o portão de abertura pelo aplicativo. Para maiores informações sobre o ajuste de abertura de botoeira, verifique o manual do aplicativo do produto.

Operação

Para realizar a abertura da porta ou portão via botoeira, basta configurá-la previamente no aplicativo e em seguida pressionar a botoeira física.

Obs.:

» O usuário poderá configurar pelo App a abertura desejada pela botoeira (Portão Social, Garagem ou Sem Fio 433 MHz);

» A botoeira abrirá apenas um dos modos de abertura (Portão Social, Garagem ou Abertura sem fio 433).

8.8. Instalação e Abertura do Portão de Garagem Via 433 MHz

  O videoporteiro MVW 3040+ possui uma função específica para acionamento de automatizadores de portão via comando 433 MHz, desta forma, não é necessário a passagem de cabos entre o módulo externo e o automatizador. Dê preferência para instalação de automatizadores da marca Intelbras. Será possível gerar um QR Code via aplicativo e enviar para o visitante, para abertura do automatizador.

IMPORTANTE: A incidência de luz solar direta ou de forma excessiva na câmera do módulo externo, assim como sombras, podem dificultar a visualização do visitante e a leitura do QR Code na tela do celular. Caso necessário, ajuste a instalação do módulo externo mudando sua posição ou colocando uma proteção não metálica na parte superior do produto.

Operação

A abertura do automatizador ou portão de garagem por 433 MHz (abertura sem fio) pode ser efetuada de algumas formas, como por exemplo:

» Abertura pelo módulo interno quando houver atendimento de uma chamada do visitante;

» Abertura pela função de monitoramento do módulo externo;

» Abertura via QR Code;

» Abertura via Botoeira (quando a mesma estiver configurada para a função Sem Fio 433);

» Abertura via aplicativo.

1. Ao realizar o atendimento de uma chamada ou monitoramento do módulo externo, pressione e, em seguida, pressione ;

2. Para acionar através do QR Code, basta aproximar o QR Code do módulo externo, previamente cadastrado pelo App;

3. Para acionar um automatizador de portão através da botoeira, basta configurá-la via App para abertura Sem Fio 433, e pressionar a botoeira instalada no produto;

4. Para acionar um automatizador de portão através do App, basta abrir o monitoramento do módulo externo no aplicativo e pressionar o ícone de abertura de portão.

Obs.:

» Verifique o manual do automatizador como entrar no modo de configuração do mesmo;

» Opcionalmente, poderá ser criado um QR Code para a abertura do automatizador de portão.

Atenção:

» Caso seu automatizador não seja compatível com as criptografias citadas acima, recomendamos a integração com outro dispositivo receptor de sinal 433 MHz, como por exemplo o XAR 3060. Para saber mais informações do XAR 3060, verifique o item 8.9. Instalação de um receptor de sinal 433 MHz deste manual e consulte também o manual do XAR 3060 no site da Intelbras.(www.intelbras.com.br)

Cadastro do Videoporteiro no Automatizador

  O usuário poderá realizar o cadastro do videoporteiro no automatizador de portão de duas formas: via tecla de acionamento do módulo interno ou via aplicativo. Verifique abaixo o passo a passo de configuração:

Obs.:

1. No automatizador de portão, entre no modo de cadastro de controle remoto;

Obs.:

Obs.:» Verifique no manual do automatizador como entrar no modo de cadastro de controle remoto.

2. No monitor, abra a tela de monitoramento do módulo externo, pressione o ícone de aberturas e em seguida pressione o ícone de abertura Sem Fio 433 . Se utilizado o aplicativo, abra o monitoramento do módulo externo no aplicativo e pressione o botão de abertura Sem Fio 433.

3. Saia do modo de cadastro do automatizador para evitar que outros dispositivos sejam cadastrados no seu produto. Nesse momento o videoporteiro estará configurado para abrir o portão;

Obs.:

» O usuário deverá se atentar ao tempo em que o automatizador fica aberto no modo de cadastro de controles. Caso apresente dificuldade no cadastro, aumente o tempo de acionamento do sinal 433 MHz aplicativo na aba de configurações de Abertura. Após a vinculação, volte para o padrão de fábrica de 0,5 s, pois se deixar um tempo diferente, poderá abrir e fechar seu automatizador de portão mesmo que pressionando a tecla de abertura apenas uma vez.

8.9. Instalação de um Receptor de Sinal 433 MHz

  O videoporteiro MVW 3040+ possui uma função específica para acionamento de automatizadores de portão via comando 433 MHz conforme mencionado no item 8.8. Instalação e abertura do portão de garagem via 433 MHz, porém, existem automatizadores de portão que não possuem o protocolo de comunicação compatível com o videoporteiro. Desta forma, orientamos o uso de receptores de sinal 433 MHz (XAR 3060 da Intelbras) para poder integrar o videoporteiro a automatizadores não compatíveis com nosso produto.

Obs.:

» Não será necessário a passagem de cabos entre o módulo externo e o receptor do sinal 433 MHz no cenário exemplificado abaixo.

Funcionamento

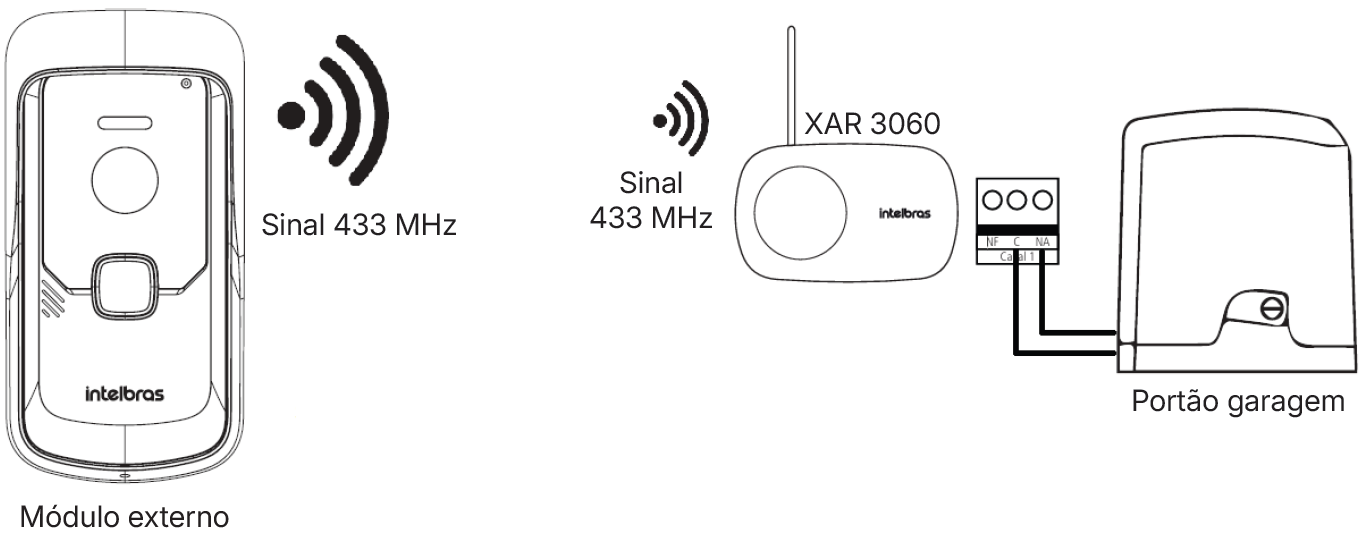

  O XAR 3060 irá funcionar como um receptor de sinal 433 MHz, sinal este emitido pelo videoporteiro, e a saída do XAR 3060 (NA/C) será conectada na entrada de botoeira do automatizador do portão conforme exemplificado abaixo.

Atenção:

Operação

  A abertura do automatizador ou portão de garagem por 433 MHz (abertura sem fio) através do receptor de sinal XAR 3060 pode ser efetuada de algumas formas, como por exemplo:

» Abertura pelo módulo interno quando houver atendimento de uma chamada do visitante;

» Abertura pela função de monitoramento do módulo externo;

» Abertura via QR Code;

» Abertura via Botoeira (quando a mesma estiver configurada para a função Sem Fio 433);

» Abertura via aplicativo.

1. Ao realizar o atendimento de uma chamada ou monitoramento do módulo externo, pressione e, em seguida, pressione ;

2. Para acionar através do QR Code, basta aproximar o QR Code do módulo externo, previamente cadastrado pelo App;

IMPORTANTE: A incidência de luz solar direta ou de forma excessiva na câmera do módulo externo, assim como sombras, podem dificultar a visualização do visitante e a leitura do QR Code na tela do celular. Caso necessário, ajuste a instalação do módulo externo mudando sua posição ou colocando uma proteção não metálica na parte superior do produto.

3. Para acionar um automatizador de portão ou outro dispositivo conectado ao XAR 3060 pressionando a botoeira, basta configurá-la via App para abertura Sem Fio 433, e pressionar a botoeira instalada no produto;

4. Para acionar um automatizador de portão ou outro dispositivo conectado ao XAR 3060 via App, basta abrir o monitoramento do módulo externo no aplicativo e pressionar o ícone de abertura de portão.

Obs.:

» Verifique o manual do XAR 3060 como entrar no modo de configuração do mesmo;

» Opcionalmente, poderá ser criado um QR Code para o acionamento do XAR 3060.

Atenção:

8.10. Instalação de Campainha Sem Fio 433 MHz

  O videoporteiro é compatível com campainhas sem fio modelos CIB 101 e CMI 101 da Intelbras. Quando configurada com o videoporteiro, toda vez que ocorrer uma chamada de visitante a campainha irá soar, indicando um visitante.

Obs.:

» Para realizar o cadastro da campainha no módulo externo, ligue a campainha o mais próximo possível do módulo externo;

» Após realizar o cadastro, instale a campainha no local de uso desejado e realize testes de chamada para verificar que o módulo externo esteja se comunicando com a campainha. Caso necessário reposicione a campainha;

» Instale a campainha a uma distância máxima de 50 metros sem barreiras do módulo externo.

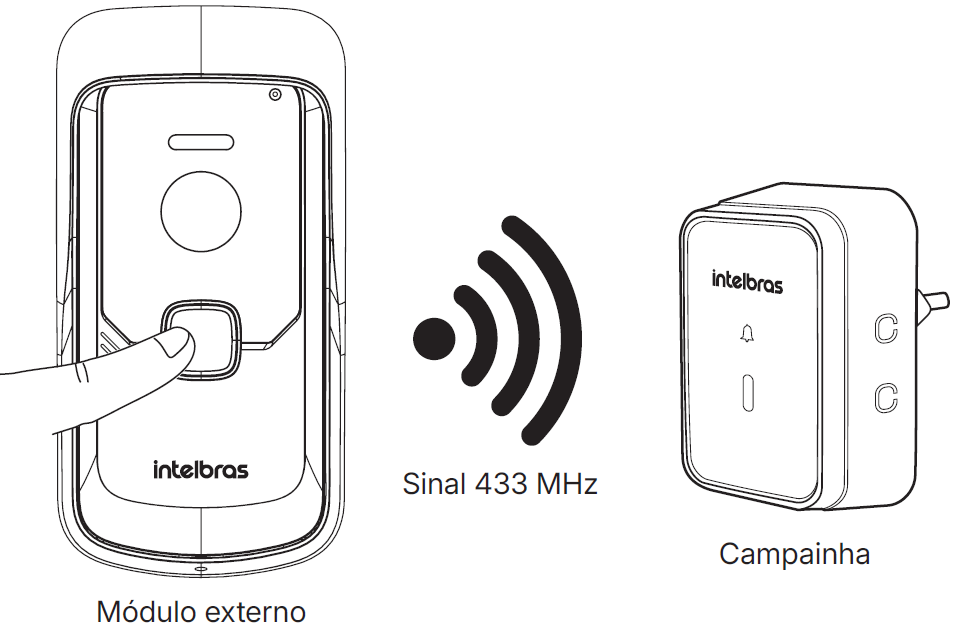

Cadastro do módulo externo na campainha

1. Para realizar o registro da campainha no videoporteiro, entre no modo de cadastro da campainha (modelos CIB 101 ou CMI 101);

Obs.:

2. Após a campainha estar no modo de registro, pressione o botão de chamada do módulo externo correspondente;

3. Após o registro, toda vez que ocorrer uma chamada de visitante a campainha irá soar, indicando um visitante. Para maiores informações do funcionamento da campainha, verifique o manual da mesma no site da Intelbras (www.intelbras.com.br).

9.1. Modo Kit (módulo externo e interno)

A) Conexão Cabeada

  A conexão cabeada compreende em instalar o módulo interno e/ou o módulo externo ao roteador/Switch via cabo de rede LAN juntamente com a Fonte de alimentação DC, conforme descrito anteriormente.

  Antes de iniciar a instalação e vinculação entre os produtos, certifique-se de que ambos já obtiveram os endereços de IP da sua rede.

» Para o módulo externo: Conecte o cabo de rede LAN, ligue-o na energia e aguarde até que o produto emita a mensagem "IP obtido com sucesso" e em seguida "Bem-Vindo".

» Para o módulo interno: Conecte o cabo de rede LAN, ligue-o na energia e aguarde até que o monitor apresente a tela de seleção de modo de conexão.

Passos para realizar a vinculação entre os produtos, ambos estando cabeados:

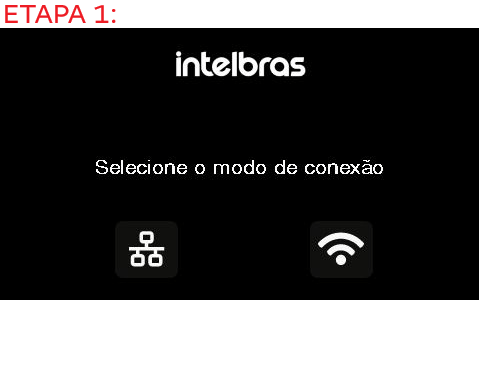

1. Primeiramente deverá ser feito a inicialização dos produtos, o módulo externo deverá apresentar a mensagem "IP obtido com sucesso" e em seguida "Bem-Vindo", e o módulo interno deverá apresentar a tela de seleção de modo de conexão.

  Após o módulo externo emitir a mensagem de IP obtido com sucesso e em seguida Bem-Vindo, ele já estará pronto para ser configurado.

Obs.: Esta inicialização do módulo externo pode demorar até 2 minutos.

2. Seleção de modo de Conexão: No monitor, selecione a opção Cabeada;

3. Configurações de IP do módulo interno: Na tela de configurações de IP do monitor, verifique se o IP está na mesma faixa que a sua rede LAN. A função DHCP virá habilitada de fábrica, se preferir, poderá ser desabilitada esta função. Após estas verificações, pressione o ícone para seguir com o cadastro.

Obs.: Se desabilitada a função DHCP, o IP fixo será o mesmo que o produto havia atribuído quando ligado pela primeira vez, ou seja, não será possível ajustar o IP manualmente.

Atenção:

» Caso deseje adicionar um segundo módulo interno, nesta etapa basta alterar o número do monitor para 2 pressionando o ícone de confirmação .

» Cerifique-se de que todos os produtos instalados estejam conectados na mesma faixa de IP (mesma rede LAN), ou seja, no mesmo roteador/Switch pois somente desta forma será possível estabelecer conexão entre eles.

4. Configurações de IP do módulo externo: Na tela de configurações de IP do módulo externo, verifique se o IP está na mesma faixa que a sua rede LAN. A função DHCP virá habilitada de fábrica, se preferir, poderá ser desabilitada esta função. Após estas verificações, pressione o ícone para seguir com o cadastro.

Obs.: Se desabilitada a função DHCP, o IP fixo será o mesmo que o produto havia atribuído quando ligado pela primeira vez, ou seja, não será possível ajustar o IP manualmente.

5. Finalização da vinculação: Após realizar as configurações de IP dos produtos, pressione o ícone de confirmação para concluir as configurações do produto. Nesta etapa os módulos, interno e externo, irão reiniciar para concluir a etapa de configuração.

Para instalação do aplicativo verifique o item 10. Aplicativo Mibo Smart deste manual e para vinculação do produto no aplicativo verifique o item 10.2. Vinculação do produto no aplicativo Mibo Smart deste manual ou verifique o manual do aplicativo completo.

Atenção:

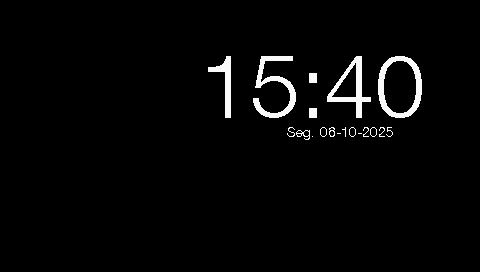

» Para que o relógio da tela do módulo interno possa apresentar a data e a hora correta, é necessário adicionar o produto no aplicativo Mibo Smart para que seja considerado o fuso horário da sua região, caso contrário, a data e hora poderão estar diferentes do fuso horário do seu local. Uma vez adicionado o produto no aplicativo Mibo Smart, ainda que o usuário venha a removê-lo, o produto passará a atualizar a data e a hora adequadamente pelo servidor.

» Se mesmo após configurado no App o horário permanecer errado, verifique as configurações de data e hora do seu roteador. O roteador deverá estar configurado de acordo com o fuso horário do local de instalação.

Obs.: Caso o cenário não possua acesso à internet, não será possível adicionar o produto ao aplicativo. Neste caso, o usuário não conseguirá ajustar a data e a hora, nem utilizar as funcionalidades que estão disponíveis apenas no aplicativo.

B) Conexão Wi-Fi

  A conexão Wi-Fi compreende em instalar o módulo Interno e/ou externo ao roteador residencial via rede Wi-Fi. Para este modo de instalação é necessário utilizar a fonte de alimentação DC que acompanha o produto, conforme descrito anteriormente.

  Caso o Usuário deseje utilizar o produto no modo Avulso (apenas o módulo externo com o aplicativo) e configurar o mesmo no modo Wi-Fi, basta seguir os passos descritos no item Configurando o Módulo externo no Wi-Fi deste manual. Após seguir os passos, o produto poderá ser utilizado normalmente.

  Para dar sequência na instalação via rede Wi-Fi é imprescindível que o usuário já tenha realizado a instalação do aplicativo Mibo Smart e já possua uma conta vinculado no aplicativo. Para instalação do aplicativo verifique o item 10. Aplicativo Mibo Smart deste manual.

Obs.: É possível realizar a conexão Wi-Fi em apenas um dos módulos, ou seja, o módulo interno ser conectado na rede Wi-Fi e módulo externo conectado via cabo de rede LAN, ou vice-versa. Verifique esse modelo de instalação no item 9.1 Conexão Mista deste manual.

Atenção:

» Se o módulo externo for configurado via rede Wi-Fi, deve-se primeiro finalizar a configuração dele na rede pelo aplicativo. Após o módulo externo estar configurado na rede, deverá ser feito a vinculação do módulo interno no externo através dos passos indicados no módulo interno.

» Ao optar pela conexão Wi-Fi é imprescindível que a rede 2,4 GHz esteja com sua conexão validada para o correto funcionamento do produto. Certifique-se de que o local onde o produto for instalado possui um sinal de internet bom e com velocidade de download igual ou superior a 30 Mbps, e de upload igual ou superior a 10 Mbps (esta velocidade deverá ser verificada exclusivamente na rede 2,4 GHz do seu roteador);

» O produto MVW 3040+ não é compatível com a rede de 5 GHz;

» O nível de sinal e velocidade da rede Wi-Fi vão depender da distância entre o produto e o roteador e do número de obstáculos entre eles (obstáculos podem ser paredes, muros, etc).

» Se necessário, deverá ser instalado repetidores de sinal entre o roteador e o módulo externo/interno para melhorar o sinal de rede Wi-Fi.

  Siga os passos a seguir para realizar a vinculação entre os produtos:

Atenção: Quando utilizado o módulo externo no modo Wi-Fi, a configuração deverá ser iniciada pelo mesmo, conforme descrito a seguir.

Configurando o módulo externo no Wi-Fi

1. Primeiramente deverá ser feito a inicialização dos produtos ligando-os na energia através da fonte 12 Vdc que acompanha o produto, o módulo externo deverá apresentar a mensagem "Bem-Vindo", e o módulo interno deverá apresentar a tela de seleção de modo de conexão.

Atenção: No modo Kit, quando o módulo externo for configurado no Wi-Fi, primeiramente deverá ser feito a vinculação do Wi-Fi no módulo externo para em seguida realizar a configuração do módulo interno, seja o módulo interno configurado cabeado ou Wi-Fi.

Obs.:

» Esta inicialização do módulo externo pode demorar até 2 minutos.

» Antes de iniciar a configuração dos produtos, certifique-se de estar conectado com o smartphone na mesma rede Wi-Fi onde o produto será conectado e esta mesma rede seja de 2,4 GHz.

2. No aplicativo, pressione o ícone Adicionar dispositivo ou o ícone “+” presente no canto superior direito da tela, em seguida selecione a aba de Segurança e selecione o produto desejado para instalação, neste caso o MVW 3040.

Obs.: A sequência das telas do aplicativo poderá mudar de acordo com a versão utilizada do aplicativo.

3. No módulo externo, escaneie o QR Code para iniciar a configuração do produto na rede Wi-Fi.

Obs.: A etiqueta com o QR Code está localizada na parte posterior do produto.

4. Na tela seguinte, verifique se o Wi-Fi e a internet do celular estão conectados, caso contrário faça a conexão e pressione Próximo. Leia e verifique as orientações de inicialização do módulo externo e pressione Próximo.

5. Certifique-se que o módulo externo esteja próximo do roteador e pressione OK. Na tela seguinte, verifique a rede Wi-Fi que deseja conectar seu produto e insira a senha da respectiva rede. Em seguida pressione Próximo.

Obs.:

» Caso necessite alterar a rede Wi-Fi, pressione o ícone para alterar a rede;

» O produto é compatível apenas com rede Wi-Fi 2,4 GHz.

6. O módulo externo irá gerar uma rede hotspot temporária para conexão do App ao módulo externo. Conecte nesta rede para vincular o módulo externo à rede Wi-Fi do seu roteador. Após a conexão na rede hotspot, o produto irá fazer as configurações de rede de forma automática. O módulo externo irá se conectar ao servidor automaticamente, enquanto isso, aguarde até que o módulo externo emita a mensagem "Wi-Fi conectado com sucesso".

Atenção: Caso não seja possível conectar a rede hotspot de forma automática, conforme imagens abaixo, vá em Configurações de rede do smartphone e conecte na rede hotspot gerada pelo produto. A chave de acesso/senha da rede hotspot encontra-se na etiqueta QR Code do produto. O nome da rede terá como identificação mibosmart – mais os 6 últimos dígitos do Número de série do produto.

7. Após conexão no servidor, altere o nome do produto se achar conveniente, verifique o fuso horário e o formato da data e hora e clique em Concluído. Neste momento, será solicitado ao usuário que realize a alteração da senha do dispositivo por questões de segurança. Altere a senha de acordo com as orientações descritas no App e clique em Confirmar.

8. Após configurada a nova senha, o módulo externo estará pronto para ser vinculado ao módulo interno. Para conexão com o módulo interno no modo Wi-Fi, verifique o tópico a seguir.

Obs.: Se o usuário desejar utilizar o módulo externo no modo Avulso e configurado no Wi-Fi, deverá ser seguido os passos acima e a partir deste ponto do procedimento já estará apto a utilizar o produto no modo Avulso.

Configurando o módulo interno no Wi-Fi

1. Primeiramente deverá ser feito a inicialização do produto, o módulo interno deverá apresentar a tela de seleção de modo de conexão.

Atenção:

» Antes de iniciar a configuração dos produtos, certifique-se de ter uma rede 2,4 Ghz disponível para o cadastro. Esta rede deve ser a mesma que a rede LAN utilizada para a configuração do módulo externo.

» Certifique-se de estar conectado com o smartphone na mesma rede Wi-Fi de 2,4 Ghz onde o produto será conectado.

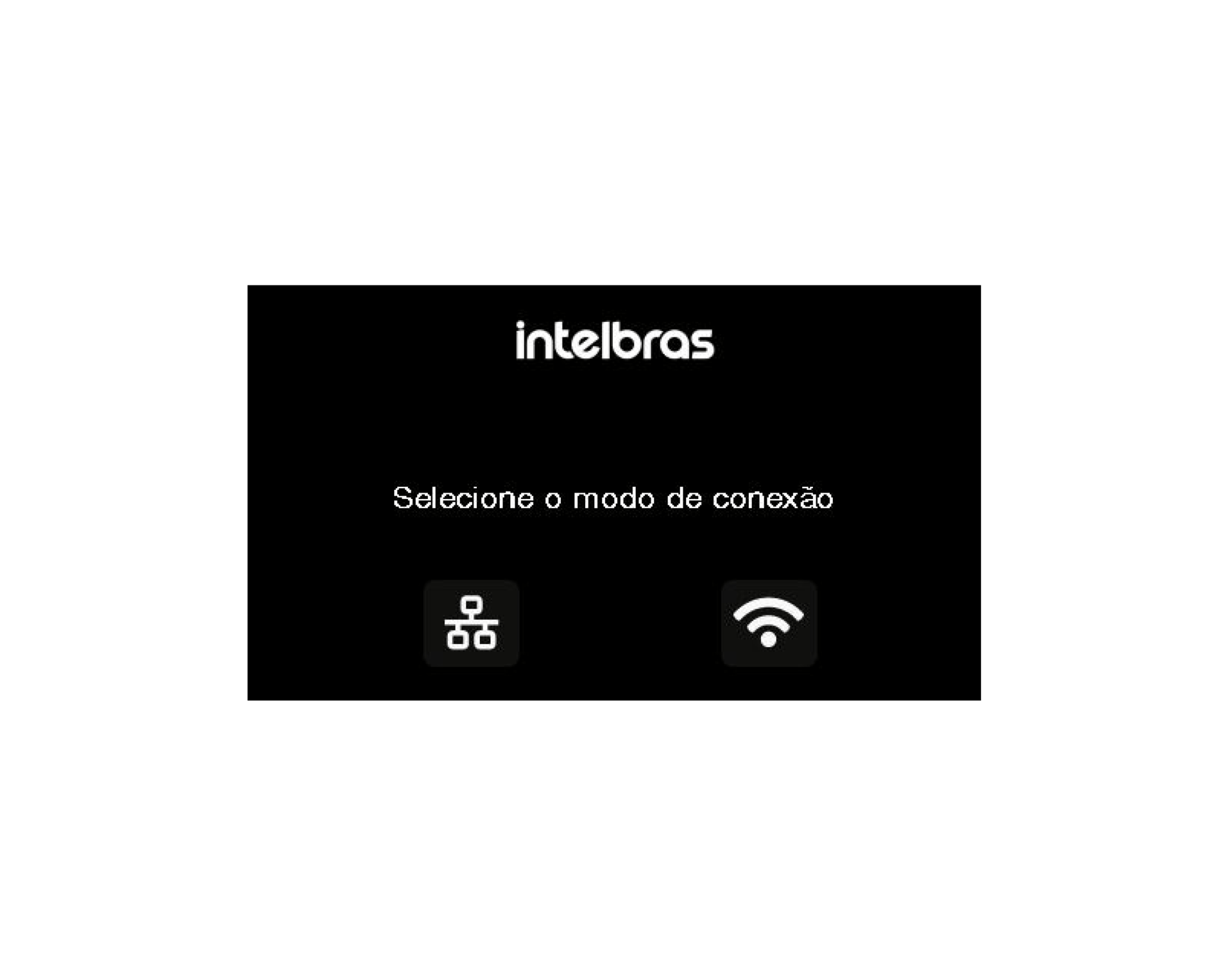

2. Seleção de modo de conexão: No monitor, selecione a opção Wi-Fi;

3. Será aberta a tela de configuração do Wi-Fi do monitor. No aplicativo, pressione o ícone Adicionar dispositivo ou o ícone “+” presente no canto superior direito da tela, em seguida selecione a aba de Segurança e selecione o produto desejado para instalação, neste caso o MVW 3040.

4. Realize a leitura QR Code na tela do módulo interno para fazer a vinculação do Wi-Fi.

5. Na tela seguinte, verifique se o Wi-Fi e a internet do celular estão conectados, caso contrário faça a conexão e pressione Próximo. Leia e verifique as orientações de inicialização do módulo interno e pressione Próximo.

6. Certifique-se que o módulo interno esteja próximo do roteador e pressione OK. Na tela seguinte, verifique a rede Wi-Fi que deseja conectar seu produto e insira a senha da respectiva rede. Em seguida pressione Próximo.

Obs.:

» Caso necessite alterar a rede Wi-Fi, pressione o ícone para alterar a rede;

» O produto é compatível apenas com rede Wi-Fi 2,4 GHz.

7. O módulo interno irá gerar uma rede hotspot temporária para conexão do App ao módulo interno. Conecte nesta rede para vincular o módulo interno à rede Wi-Fi do seu roteador. Após a conexão na rede hotspot, o produto irá fazer as configurações de rede de forma automática. O módulo interno irá se conectar ao servidor automaticamente, enquanto isso, aguarde até que apareça no App a mensagem solicitando que finalize a configuração no monitor.

Atenção: Caso não seja possível conectar a essa rede, vá em Configurações de rede do smartphone e conecte na rede hotspot gerada pelo produto. A chave de acesso/senha da rede hotspot encontra-se na etiqueta QR Code do produto. O nome da rede terá como identificação mibosmart – mais os 6 últimos dígitos do Número de série do produto.

8. No módulo interno, verifique se apareceu corretamente o nome da rede Wi-Fi e pressione o ícone para seguir com a configuração.

9. Configurações de IP do módulo interno: Na tela de configurações de IP do monitor, verifique se o IP está na mesma faixa que a sua rede LAN. A função DHCP virá habilitada de fábrica, se preferir, poderá ser desabilitada esta função. Após estas verificações, pressione o ícone para seguir com o cadastro.

Obs.: Se desabilitada a função DHCP, o IP fixo será o mesmo que o produto havia atribuído quando ligado pela primeira vez, ou seja, não será possível ajustar o IP manualmente.

Atenção:

» Caso deseje adicionar um segundo módulo interno, nesta etapa basta alterar o número do monitor para 2 pressionando o ícone .

» Cerifique-se de que todos os produtos instalados estejam conectados na mesma faixa de IP (mesma rede LAN), ou seja, no mesmo roteador/Switch pois somente desta forma será possível estabelecer conexão entre eles.

10. Configurações de IP do módulo externo: Na tela de configurações de IP do módulo externo, verifique se o IP está na mesma faixa que a sua rede LAN. A função DHCP virá habilitada de fábrica, se preferir, poderá ser desabilitada esta função. Após estas verificações, pressione o ícone para seguir com o cadastro.

Obs.: Se desabilitada a função DHCP, o IP fixo será o mesmo que o produto havia atribuído quando ligado pela primeira vez, ou seja, não será possível ajustar o IP manualmente.

11. Finalização da vinculação: Após realizar as configurações de IP dos produtos, pressione o ícone para concluir as configurações do produto. Nesta etapa os módulos, interno e externo, irão reiniciar para concluir a etapa de configuração.

  Para instalação do aplicativo verifique o item 10. Aplicativo Mibo Smart deste manual e para vinculação do produto no aplicativo verifique o item 10.2. Vinculação do produto no aplicativo Mibo Smart deste manual.

Atenção:

» Para que o relógio da tela do módulo interno possa apresentar a data e a hora correta, é necessário adicionar o produto no aplicativo Mibo Smart para que seja considerado o fuso horário da sua região, caso contrário, a data e hora poderão estar diferentes do fuso horário do seu local. Uma vez adicionado o produto no aplicativo Mibo Smart, ainda que o usuário venha a removê-lo, o produto passará a atualizar a data e a hora adequadamente pelo servidor.

» Se mesmo após configurado no App o horário permanecer errado, verifique as configurações de data e hora do seu roteador. O roteador deverá estar configurado de acordo com o fuso horário do local de instalação.

Obs.: caso o cenário não possua acesso a internet, não será possível adicionar o produto ao aplicativo. Neste caso, o usuário não conseguirá ajustar a data e a hora.

D) Conexão Monitor Adicional

  O videoporteiro MVW 3040+ é compatível com o módulo Interno MVW 3040 MI. Com isso, é possível adicionar um monitor a mais no sistema, totalizando um módulo externo e 2 módulos internos.

  Neste monitor será possível atender uma chamada, visualizar visitantes, abrir fechaduras e portões, dentre outras funcionalidades.

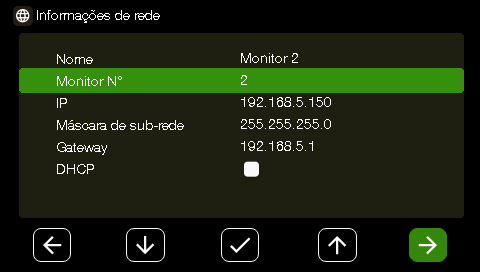

  Para fazer a instalação do módulo interno adicional, primeiramente deverá ser analisado qual o melhor cenário de aplicação, cabeado ou Wi-Fi. Após fazer esta análise, para configurar a segunda tela basta seguir o procedimento descrito no item 9.1 - Conexão Cabeada deste manual quando o monitor for instalado cabeado. Quando instalar o segundo módulo interno no Wi-Fi, deverá ser seguido o procedimento descrito no item 9.1 - Conexão Wi-Fi deste manual.

IMPORTANTE: Para que não ocorram problemas de funcionamento do produto, na tela de configuração do monitor, deverá ser ajustado o número do monitor para o número 2 conforme imagem abaixo, e em seguida siga o fluxo de cadastro.

9.2. Modo Avulso (módulo externo e Aplicativo)

  A instalação do produto no modo Avulso compreende a instalação apenas do módulo externo, sem a necessidade de instalação do monitor, ou seja, o atendimento se dará exclusivamente pelo aplicativo.

  Escolha o método de instalação mais conveniente (cabeado ou Wi-Fi) e em seguida configure o produto conforme o procedimento a seguir.

  Por padrão de fábrica, o módulo externo sairá configurado para modo Avulso (independentemente de ser instalado no modo Kit ou modo Avulso), ou seja, toda vez que for feito o reset do módulo externo, a mensagem "Resetado em modo Avulso" será emitida pelo produto. Isso se deve, pois, o aplicativo irá se comunicar apenas com módulo externo independentemente de estar configurado para modo Kit ou Avulso.

Obs.: Se o usuário optar por adquirir um monitor modelo 3040 MI, ele poderá configurar junto ao seu módulo externo para também poder ter as funcionalidades da tela, como atendimento de chamada, monitoramento, abertura de portões, etc.

Atenção: Caso deseje gravar fotos ou mesmo deseje armazenar vídeos de chamada ou de detecção de movimento é necessário inserir o SD Card no módulo externo (O Sd Card não acompanha o Produto).

A) Conexão Cabeada

  A conexão cabeada compreende em instalar o módulo externo ao roteador/Switch via cabo de rede LAN juntamente com a fonte de alimentação DC, conforme descrito anteriormente.

  Antes de iniciar a instalação e vinculação do produto, certifique-se de que o produto já tenha obtido o endereço de IP da sua rede. Para isso, conecte o cabo de rede LAN no local determinado, ligue-o na energia e aguarde até que o produto emita a mensagem "IP obtido com sucesso" e em seguida "Bem-Vindo".

  Siga os passos a seguir para realizar a vinculação e cadastro do produto no aplicativo:

1. Primeiramente deverá ser feito a inicialização do produto, o módulo externo deverá apresentar a mensagem "IP obtido com sucesso" e em seguida "Bem-Vindo".

Obs.: Esta inicialização do módulo externo pode demorar até 2 minutos.

Atenção: Antes de iniciar a configuração dos produtos, certifique-se de estar conectado com o smartphone na mesma rede Wi-Fi de 2,4 Ghz onde o produto será conectado.

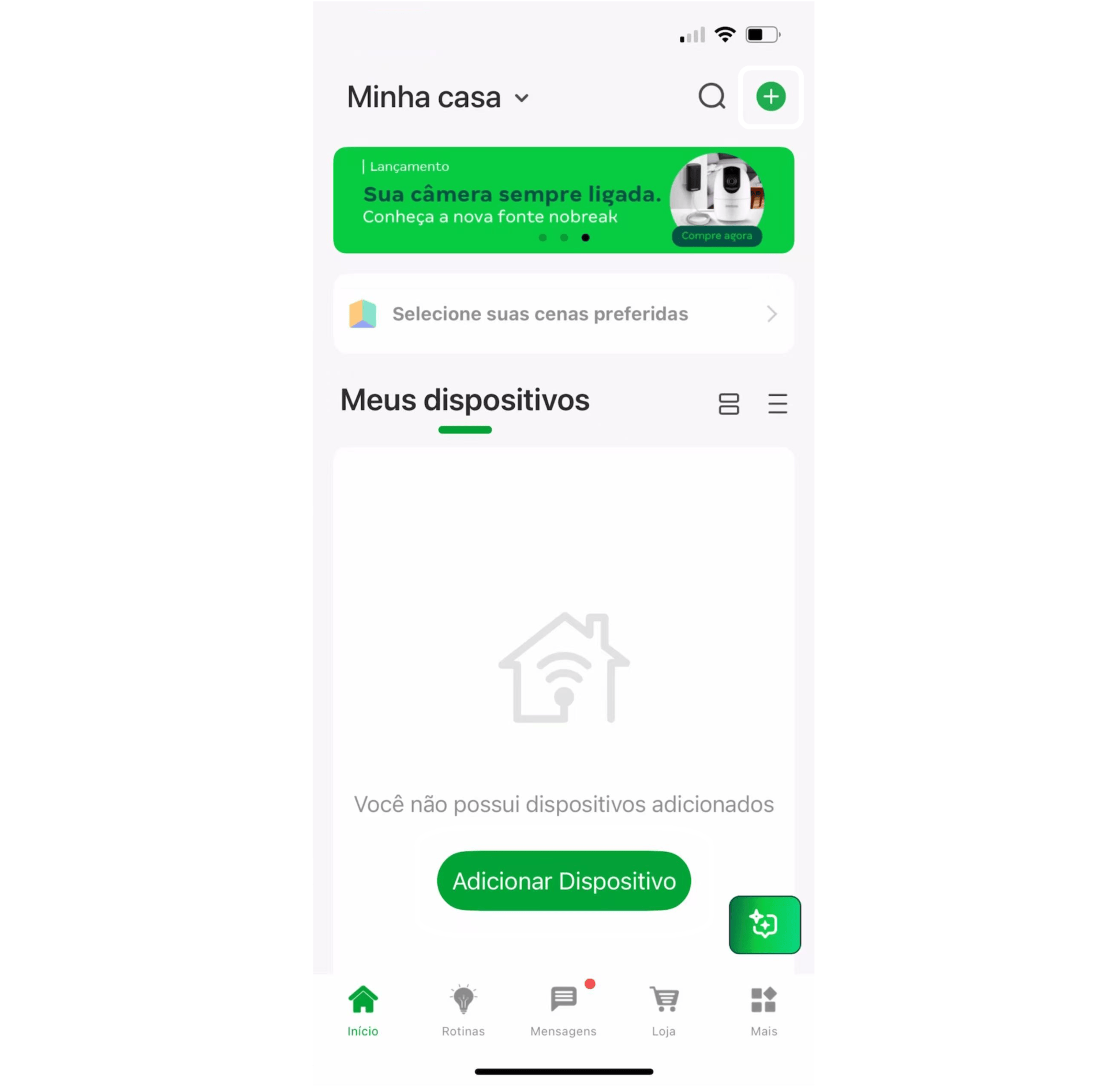

2. No aplicativo, pressione o ícone Adicionar dispositivo ou o ícone “+” presente no canto superior direito da tela, em seguida selecione a aba de Segurança e selecione o produto deseja para instalação, neste caso o MVW 3040.

3. No módulo externo, escaneie o QR Code para iniciar a configuração do produto.

Obs.: A etiqueta com o QR Code está localizada na parte posterior do produto.

4. Na tela seguinte, verifique se o Wi-Fi e a internet do celular estão conectados, caso contrário faça a conexão e pressione Próximo. O módulo externo irá se conectar ao servidor automaticamente, enquanto isso, aguarde até a finalização deste processo.

5. Após conexão no servidor, altere o nome do produto se achar conveniente, verifique o fuso horário e o formato da data e hora e clique em Concluído. Neste momento, será solicitado ao usuário que realize a alteração da senha do dispositivo por questões de segurança. Altere a senha de acordo com as orientações descritas no App e clique em Confirmar.

,

6. Após configurada a nova senha, o módulo externo estará pronto para o funcionamento no aplicativo.

B) Conexão Wi-Fi

  A conexão Wi-Fi compreende em instalar o módulo externo ao roteador residencial via rede Wi-Fi. Para este modo de instalação é necessário utilizar a fonte de alimentação DC que acompanha o produto, conforme descrito anteriormente.

  Para dar sequência na instalação via rede Wi-Fi é imprescindível que o usuário já tenha realizado a instalação do aplicativo Mibo Smart e já possua uma conta vinculada no aplicativo. Para instalação do aplicativo verifique o item 10. Aplicativo Mibo Smart deste manual.

Atenção:

» Ao optar pela conexão Wi-Fi é imprescindível que a rede 2,4 GHz esteja com sua conexão validada para o correto funcionamento do produto. Certifique-se de que o local onde o produto for instalado possui um sinal de internet bom e com velocidade de download igual ou superior a 30 Mbps, e de upload igual ou superior a 10 Mbps (esta velocidade deverá ser verificada exclusivamente na rede 2,4 GHz do seu roteador);

» O produto MVW 3040+ não é compatível com a rede de 5 GHz;

» O nível de sinal e velocidade da rede Wi-Fi vão depender da distância entre o produto e o roteador e do número de obstáculos entre eles (obstáculos podem ser paredes, muros, etc);

» Se necessário, deverá ser instalado repetidores de sinal entre o roteador e o módulo externo para melhorar o sinal de rede Wi-Fi.

  Siga os passos a seguir para realizar a vinculação e cadastro do produto no aplicativo:

1. Primeiramente deverá ser feito a inicialização do produto, o módulo externo deverá apresentar a mensagem "Bem-Vindo".

Obs.: Esta inicialização do módulo externo pode demorar até 2 minutos.

Atenção: Antes de iniciar a configuração dos produtos, certifique-se de estar conectado com o smartphone na mesma rede Wi-Fi de 2,4 Ghz onde o produto será conectado.

2. No aplicativo, pressione o ícone Adicionar dispositivo ou o ícone “+” presente no canto superior direito da tela, em seguida selecione a aba de Segurança e selecione o produto desejado para instalação, neste caso o MVW 3040.

3. No módulo externo, escaneie o QR Code para iniciar a configuração do produto na rede Wi-Fi.

Obs.: A etiqueta com o QR Code está localizada na parte posterior do produto.

4. Na tela seguinte, verifique se o Wi-Fi e a internet do celular estão conectados, caso contrário faça a conexão e pressione Próximo. Leia e verifique as orientações de inicialização do módulo externo e pressione Próximo.

5. Certifique-se que o módulo externo esteja próximo do roteador e pressione OK. Na tela seguinte, verifique a rede Wi-Fi que deseja conectar seu produto e insira a senha da respectiva rede. Em seguida pressione Próximo.

Obs.:

» Caso necessite alterar a rede Wi-Fi, pressione o ícone para alterar a rede;

» O produto é compatível apenas com rede Wi-Fi 2,4 GHz.

6. O módulo externo irá gerar uma rede hotspot temporária para conexão do App ao módulo externo. Conecte nesta rede para vincular o módulo externo à rede Wi-Fi do seu roteador. Após a conexão na rede hotspot, o produto irá fazer as configurações de rede de forma automática. O módulo externo irá se conectar ao servidor automaticamente, enquanto isso, aguarde até que o módulo externo emita a mensagem "Wi-Fi conectado com sucesso".

Atenção: Caso não seja possível conectar a essa rede, vá em Configurações de rede do smartphone e conecte na rede hotspot gerada pelo produto. A chave de acesso/senha da rede hotspot encontra-se na etiqueta QR Code do produto. O nome da rede terá como identificação mibosmart – mais os 6 últimos dígitos do Número de série do produto.

7. Após conexão no servidor, altere o nome do produto se achar conveniente, verifique o fuso horário e o formato da data e hora e clique em Concluído. Neste momento, será solicitado ao usuário que realize a alteração da senha do dispositivo por questões de segurança. Altere a senha de acordo com as orientações descritas no App e clique em Confirmar.

8. Após configurada a nova senha, o módulo externo estará pronto para o funcionamento no aplicativo.

10.1. Download do Aplicativo

  Faça o download do aplicativo Mibo Smart na loja de aplicativos de acordo com o sistema operacional de seu smartphone, disponível para Android ou iOS. Clique na imagem ou no link abaixo para acessar a loja e baixar o aplicativo.

Atenção:

» Verifique na loja de aplicativos, a partir de qual versão de sistema operacional será compatível com o aplicativo.

» Este aplicativo foi desenvolvido exclusivamente para smartphones, em caso de tentativa de instalação em outros dispositivos, pode haver erro na instalação ou mau funcionamento do aplicativo.

Para verificar as funcionalidades do aplicativo, clique na imagem ou link abaixo para ser direcionado para o manual do aplicativo ou selecione a opção MANUAL DO APLICATIVO no canto superior esquerdo desta tela.

10.2. Vinculação do produto no aplicativo Mibo Smart

  A vinculação do produto (seja ele Modo Kit ou Modo Avulso) no aplicativo se dará pela leitura do QR Code do módulo externo ou interno.

Obs.: A etiqueta com o QR Code está localizada na parte posterior do módulo externo, e no módulo interno está localizada na aba de informações de rede.

  Para poder seguir com a instalação do seu produto no aplicativo, verifique primeiramente a forma de instalação do seu módulo externo (cabeado ou Wi-Fi, modo Kit ou Avulso) conforme descrito a seguir. Essa verificação se deve pelo fato de que, quem sempre irá se comunicar com o aplicativo será o módulo externo, e não o módulo interno.

A) Vinculação do Modo Kit no aplicativo

Vinculação no App com o módulo externo cabeado

  O processo de vinculação do Kit no aplicativo, com o módulo externo cabeado, poderá ser realizado de duas maneiras, ou pela leitura do QR Code do módulo externo ou pela leitura do QR Code no módulo interno. Verifique a seguir qual será o melhor caminho para realizar o cadastro no App.

Obs.: O QR Code que aparecerá na tela do módulo interno conforme descrito abaixo, será o mesmo QR Code da etiqueta do Módulo Externo.

» Vinculação pela leitura do QR Code do módulo externo: O processo de vinculação do MVW 3040 no modo kit no aplicativo através da leitura do QR Code no módulo externo (quando o módulo externo estiver cabeado) deverá seguir o procedimento descrito no item 9.2. Modo Avulso - Conexão cabeada deste manual.

» Vinculação pela leitura do QR Code do módulo interno: O processo de vinculação do MVW 3040 no modo kit no aplicativo através da leitura do QR Code no módulo interno (quando o módulo externo estiver cabeado) deverá seguir o procedimento descrito a seguir:

Atenção: Antes de iniciar a configuração dos produtos, certifique-se de estar conectado com o smartphone na mesma rede Wi-Fi onde o produto será conectado e esta mesma rede seja de 2,4 GHz.

1. Na tela principal do monitor, selecione o ícone de configurações e em seguida pressione o ícone de configurações de rede . Será aberta a tela de informações de rede conforme imagem abaixo.

2. No aplicativo, pressione o ícone Adicionar dispositivo ou o ícone “+” presente no canto superior direito da tela, em seguida selecione a aba de Segurança e selecione o produto desejado para instalação, neste caso o MVW 3040. Escaneie o QR Code que apareceu na tela, e siga com os passos indicados no aplicativo até finalizar a vinculação.

  Para maiores informações do processo de cadastro pela leitura do QR Code no módulo Interno, verifique o item 9.2. Modo Avulso - Conexão cabeada deste manual, a única diferença será o local do QR Code, que ao invés de ser lido o QR Code do Módulo externo, será lido o QR Code do Módulo Interno conforme descrito acima.

Vinculação no App com o módulo externo Wi-Fi

O processo de vinculação do módulo externo em modo Kit no App (quando o Módulo externo estiver no instalado na rede Wi-Fi) deverá seguir o procedimento descrito no item 9.1. Modo Kit - Conexão Wi-Fi deste manual.

11.1. Atendimento de Chamadas pelo Monitor

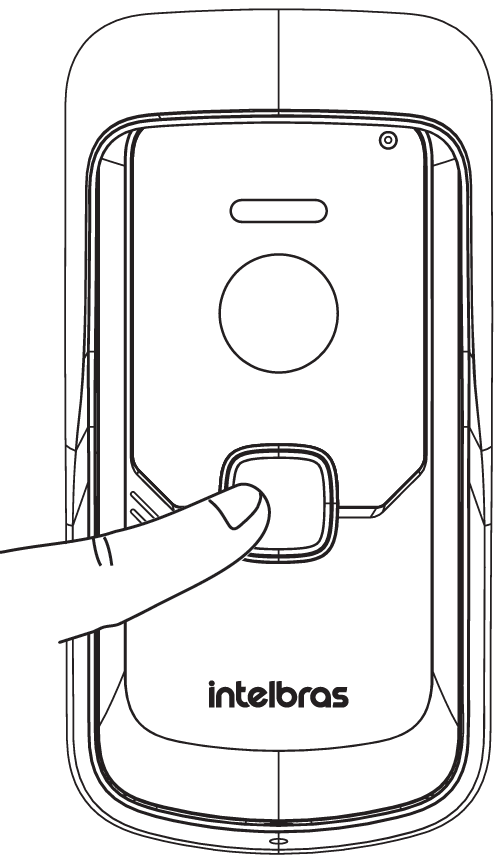

  1. Para efetuar uma chamada, o visitante deverá pressionar a tecla de chamada do módulo externo conforme indicado abaixo:

Atenção:

» Se o produto estiver instalado no modo Avulso a chamada será feita apenas para o aplicativo.

  2. Quando ocorrer uma chamada de um visitante, o monitor irá transmitir a imagem da câmera do módulo externo e os ícones de navegação para atendimento irão aparecer na tela.

  Pressione para atender o visitante. Para realizar o registro da imagem do visitante, pressione o ícone .

  As imagens ou vídeos registrados poderão ser visualizadas na tela de eventos do produto. Os registros de fotos e vídeos serão organizados automaticamente em pastas identificadas pela data de registro.

Obs.:

» O módulo Interno possui uma memória para registro de 100 fotos (quando não possuir SD Card), após ocupação total desta memória as próximas imagens sobrescreverão as primeiras.

» A quantidade de registros quando possuir um SD Card dependerá do armazenamento do próprio SD Card.

» Caso no momento da chamada o usuário desejar realizar a gravação de um vídeo, basta pressionar o ícone da câmera por 2 segundos. Será feito a gravação de um vídeo de 15 segundos apenas se o produto possuir um SD Card instalado no módulo externo.

» Se a chamada for atendida pelo monitor principal ou extensão de vídeo, a chamada no(s) App(s) será cancelada. Se a chamada for atendida num App, a mesma será cancelada nos outros aplicativos e também no(s) monitor(es).

» Em ambientes com baixa luminosidade, os LEDs da câmera irão permanecer ligados para melhorar a visualização do ambiente. A imagem ficará preta e branca assim como os registros de fotos e vídeos.

Atenção:

» Após a reinicialização do produto, realize sua formatação através do aplicativo. Caso realize sua formatação em um computador sempre utilize o padrão de formatação FAT32.

11.2. Atendimento de Chamadas pelo Aplicativo (Comunicação entre Módulo Externo e Smartphone)

  1. Para efetuar uma chamada, o visitante deverá pressionar a tecla de chamada do módulo externo conforme indicado abaixo:

Atenção:

» Se o produto estiver instalado no modo Avulso a chamada será feita apenas para o aplicativo.

  2. Para atender uma chamada pelo aplicativo, basta pressionar o ícone correspondente ao atendimento de chamada.

IMPORTANTE: A tela de chamada e forma de atendimento pode variar de acordo com o sistema operacional do seu smartphone (Android ou IOS), versão do sistema operacional, e modo em que o aplicativo está sendo utilizado no smartphone (Aplicativo aberto, fechado, em segundo plano, etc). Em alguns smartphones será enviado apenas uma notificação de chamada, para atender basta pressionar sobre o ícone de chamada.

  Para maiores informações, verifique o manual do aplicativo do produto.

12.1. Tela Principal

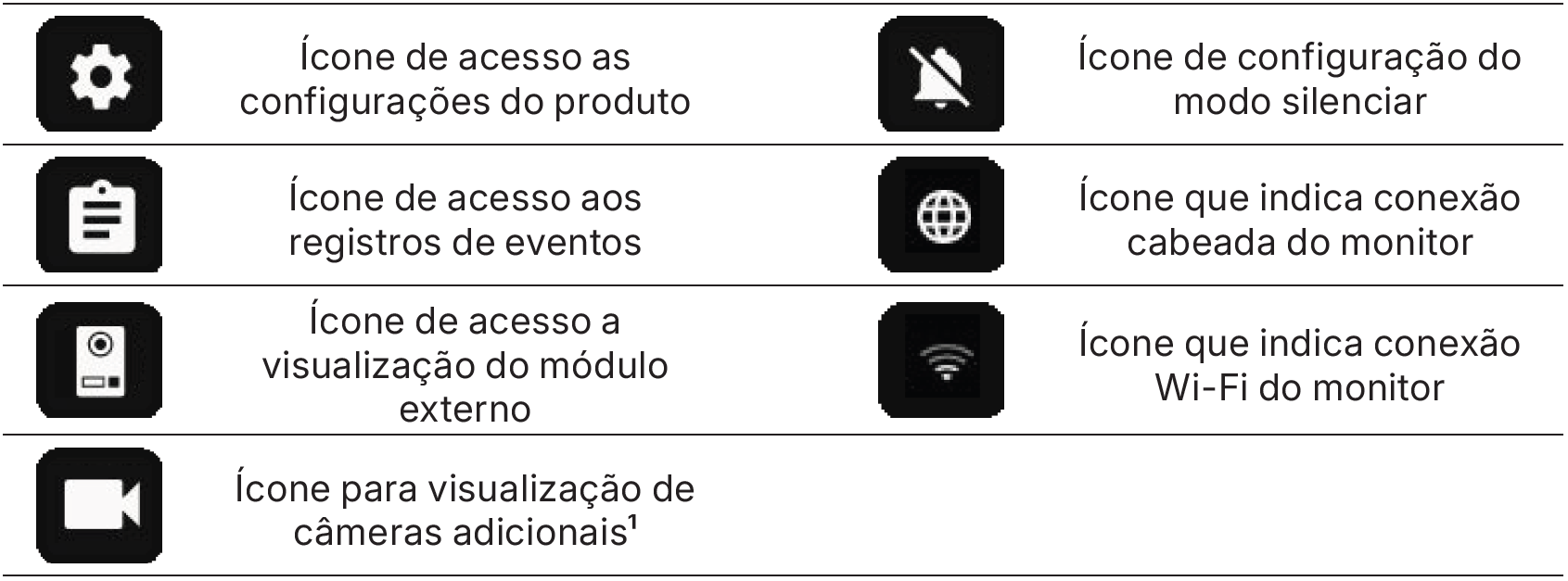

  A tela principal apresenta os ícones principais da navegação no produto, como por exemplo a visualização do módulo externo e o acesso as configurações. Nesta tela, também é possível a visualização da data e hora configurada no produto.

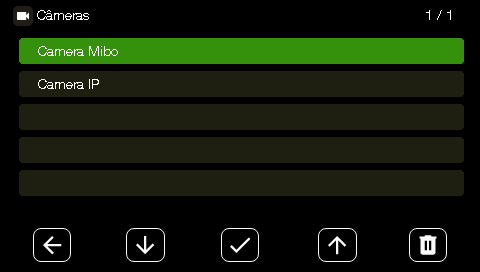

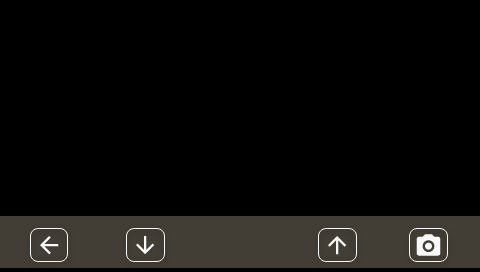

¹ As câmeras adicionais são configuradas pelo aplicativo.

12.2. Tela de Atendimento

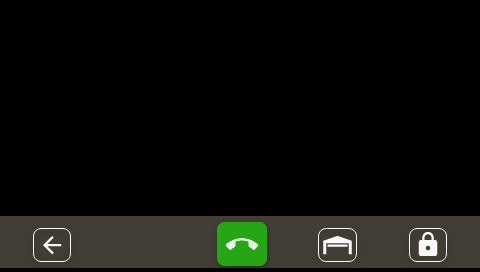

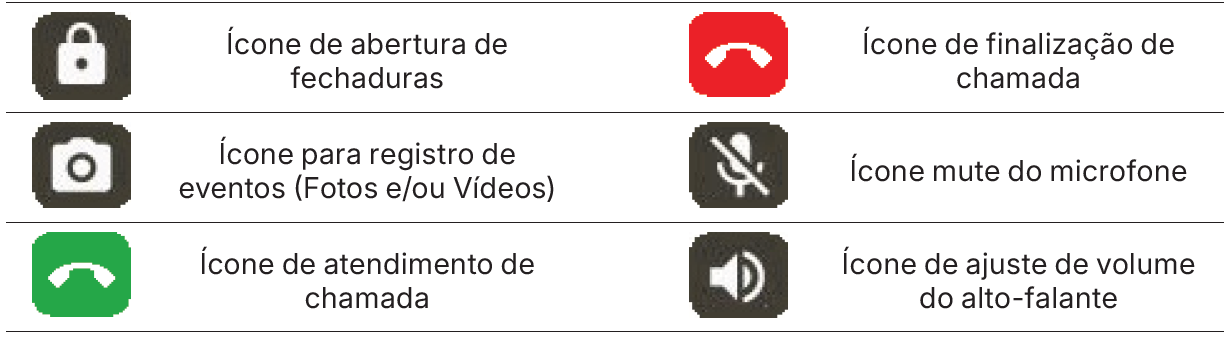

  Nesta tela é realizado o atendimento do visitante, abertura de fechaduras e realização de registros.

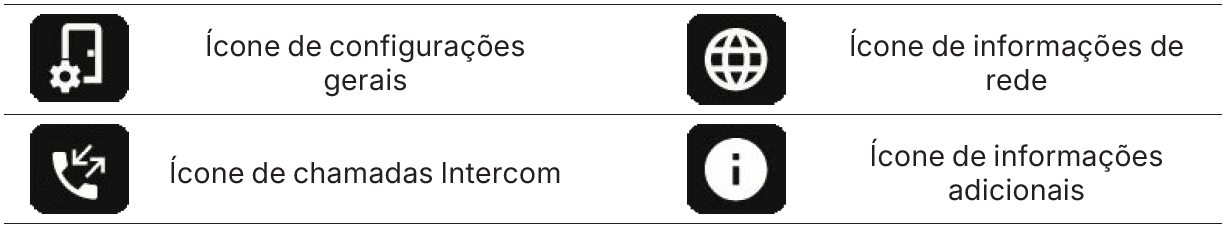

13.1. Configurações Gerais

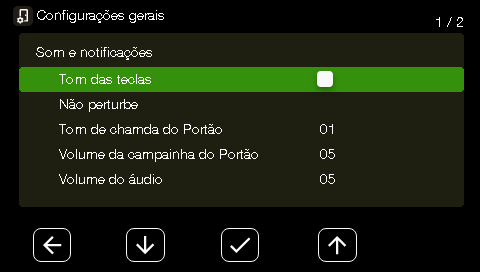

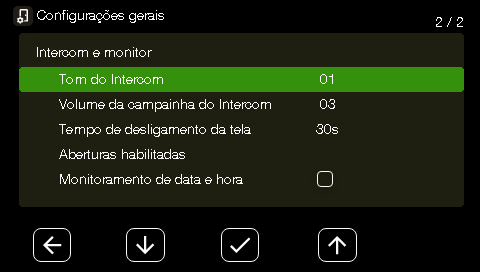

  Nesta tela o usuário poderá realizar algumas configurações do seu monitor, como por exemplo os toques de campainha, tom de toque, monitoramento de data e hora, etc. As configurações estão divididas em duas telas, configurações de Som e Notificação e Intercom e monitor.

  Verifique abaixo as configurações e seus possíveis ajustes:

Tom de teclas

  Quando habilitado, ao pressionar uma tecla no monitor será emitido um sinal sonoro (bip) indicando que uma tecla foi pressionada. Para retirar este sinal sonoro basta desabilitar esta função.

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Não perturbe

  O modo não perturbe permite que o usuário realize a configuração do produto para que a campainha de chamada não toque durante determinado tempo no monitor onde foi configurado, de acordo com sua necessidade.

  Será possível realizar a configuração de duas formas, por período ou por tempo determinado. Por padrão, o produto virá pré configurado para o tempo de 8 horas no modo não perturbe. Verifique e selecione o que achar mais conveniente e habilite a função.

  Após habilitada a função, o ícone da função Não Perturbe na tela principal ficará verde, indicando o modo não perturbe habilitado.

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Tom de chamada do portão

  Esta configuração permite ajustar o tom de chamada do monitor. Será possível escolher 1 entre os 10 tons de chamada disponíveis.

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Volume de campainha do portão

  Esta configuração permite ajustar o volume de campainha do monitor (volume do tom de chamada). Será possível selecionar o volume de 1 a 10 (1 para o mais baixo e 10 para mais alto).

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Volume do áudio

  Esta configuração permite ajustar o volume do áudio do monitor (volume do alto-falante). Será possível selecionar o volume de 1 a 10 (1 para o mais baixo e 10 para mais alto).

Obs.: » Será possível ajustar esse volume durante a chamada com o visitante pelo ícone correspondente.

» Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Tom de Intercom

  Esta configuração permite ajustar o tom de chamada de Intercom do monitor. Será possível escolher 1 entre os 10 tons de chamada Intercom disponíveis.

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Volume da campainha do Intercom

  Esta configuração permite ajustar o volume de campainha da chamada de Intercom do monitor (volume do tom de chamada). Será possível selecionar o volume de 1 a 10 (1 para o mais baixo e 10 para mais alto).

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Tempo de desligamento da tela

  Esta configuração permite ajustar o tempo de desligamento automático da tela. Transcorrido o tempo configurado, a tela do monitor entrará em standby.

  O tempo de desligamento da tela poderá ser de 30, 60 ou 90 segundos.

Obs.: Esta configuração é válida para o monitor onde está sendo feito o ajuste.

Aberturas habilitadas

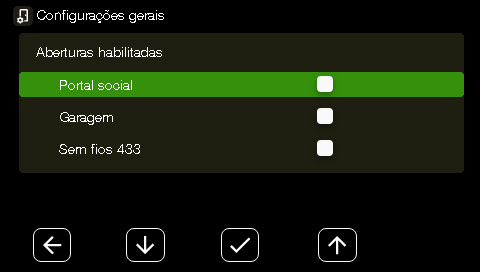

  Esta configuração permite você habilitar ou desabilitar a abertura de fechaduras no monitor. Por exemplo, se desabilita a abertura Portão social, o ícone correspondente não irá aparecer na tela de monitoramento/comunicação com o módulo externo. Verifique o exemplo abaixo.

» Todas as aberturas habilitadas:

» Abertura do Portão Social desabilitada:

Monitoramento de data e hora

  Esta função permite que o usuário possa visualizar a data e hora quando o monitor estiver em modo de descanso. Após selecionada a opção, a data e hora serão mostradas no monitor quando o mesmo estiver em modo descanso de tela por tempo indeterminado.

13.2. Chamadas Intercom

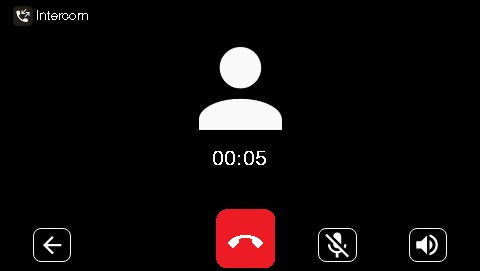

  Quando desejar realizar uma chamada de intercom, função destinada a intercomunicação entre os monitores instalados, entre no menu de configurações e em seguida pressione a tecla de intercom para abrir a tela de Intercom. Nesta tela será possível realizar uma chamada com o outro monitor instalado no sistema. Para finalizar a chamada pressione o ícone correspondente.

13.3. Informações de Rede

  Nesta tela será possível visualizar as informações de rede (IP) do monitor, se o mesmo estiver instalado via Wi-Fi, nesta tela também aparecerá o nome da rede em que o produto está conectado.

  Nesta tela também aparecerá o QR Code do módulo externo, para conexão com o aplicativo.

13.4. Informações Adicionais

  Nesta tela será possível verificar as configurações adicionais do produto.

Idioma

  Ajuste de linguagem em português ou espanhol.

Padrão de fábrica

  Retorna o monitor para o padrão de fábrica.

Reinicializar

  Reinicializa o produto manualmente.

Sobre

  Nesta tela será possível visualizar a versão de software do produto e QR Code para visualização do manual do produto.

13.5. Eventos

  Nesta tela será possível visualizar os registros do produto (Fotos, vídeos, detecção de movimento e chamadas Intercom). Para acessar a página de eventos, pressione o ícone de eventos e será aberta a janela com os registros.

  Dentro da página dos eventos de fotos e vídeos aparecerão dois ícones, pressione para verificar os registros manuais e/ou pressione para verificar os registros automáticos (registros de chamadas).

  Para fazer registros de vídeo quando estiver visualizando o módulo externo, pressione o ícone por 2 segundos. Será feito um registro de vídeo de 15 segundos.

  Os registros/eventos estarão organizados dentro das pastas por data e hora.

Obs.: Os ícones que apresentarem o desenho de um SD Card, indicam que só serão possíveis serem feitos os respectivos registros se o módulo externo possuir um SD Card.

Atenção: Os registros de vídeos e Detecção de movimento só serão permitidos serem feitos se o módulo externo possuir um SD Card.

Inserção do SD Card no produto

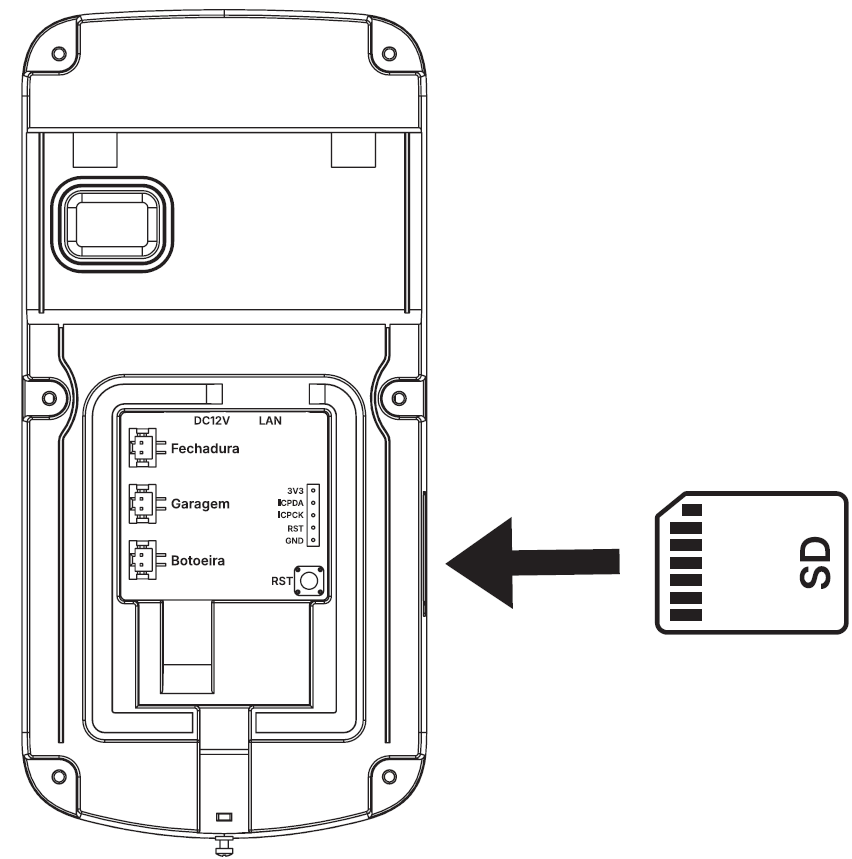

  Para inserir ou retirar um SD Card do módulo externo, retire-o do local de instalação, abra a proteção de borracha na parte lateral e encaixe o SD Card na posição correta conforme indicado abaixo.

Atenção:

» Recomenda-se inserir um SD Card no produto assim que ele for instalado.

» Quando inserido o SD Card no produto, ele reiniciará automaticamente e o registro automático passará a ser registro de vídeo.

» Recomenda-se formatar o SD Card pelo aplicativo ao inserir o mesmo no produto.

» Registros feitos sem o SD Card no produto, só será permitido a visualização no monitor. Ao inserir o SD Card, não será possível copiar os registros antigos.

14.1. Configurações de Vídeo

  Antes de fazer a instalação da câmera extra no monitor, verifique principalmente as suas configurações de Stream de vídeo, Codec (Tipo de compressão) e resolução máxima. As câmeras, geralmente, possuem dois Streams ou planos de visualização, o Stream Principal (Main Fluxo / Alta Qualidade) e o Stream Extra (Sub Fluxo / Econômico).

Atenção: Para o MVW 3040, obrigatoriamente deverá ser usado o Stream Econômico (Stream Extra).

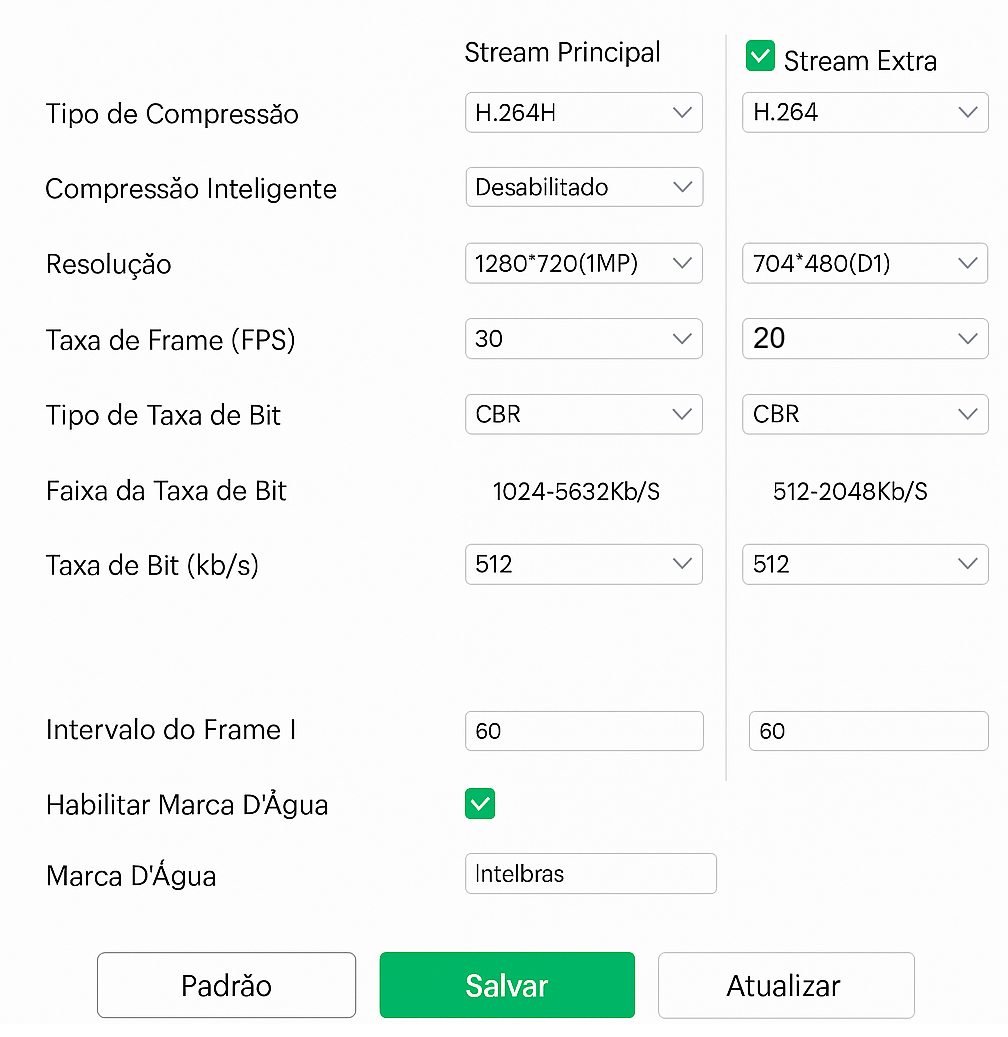

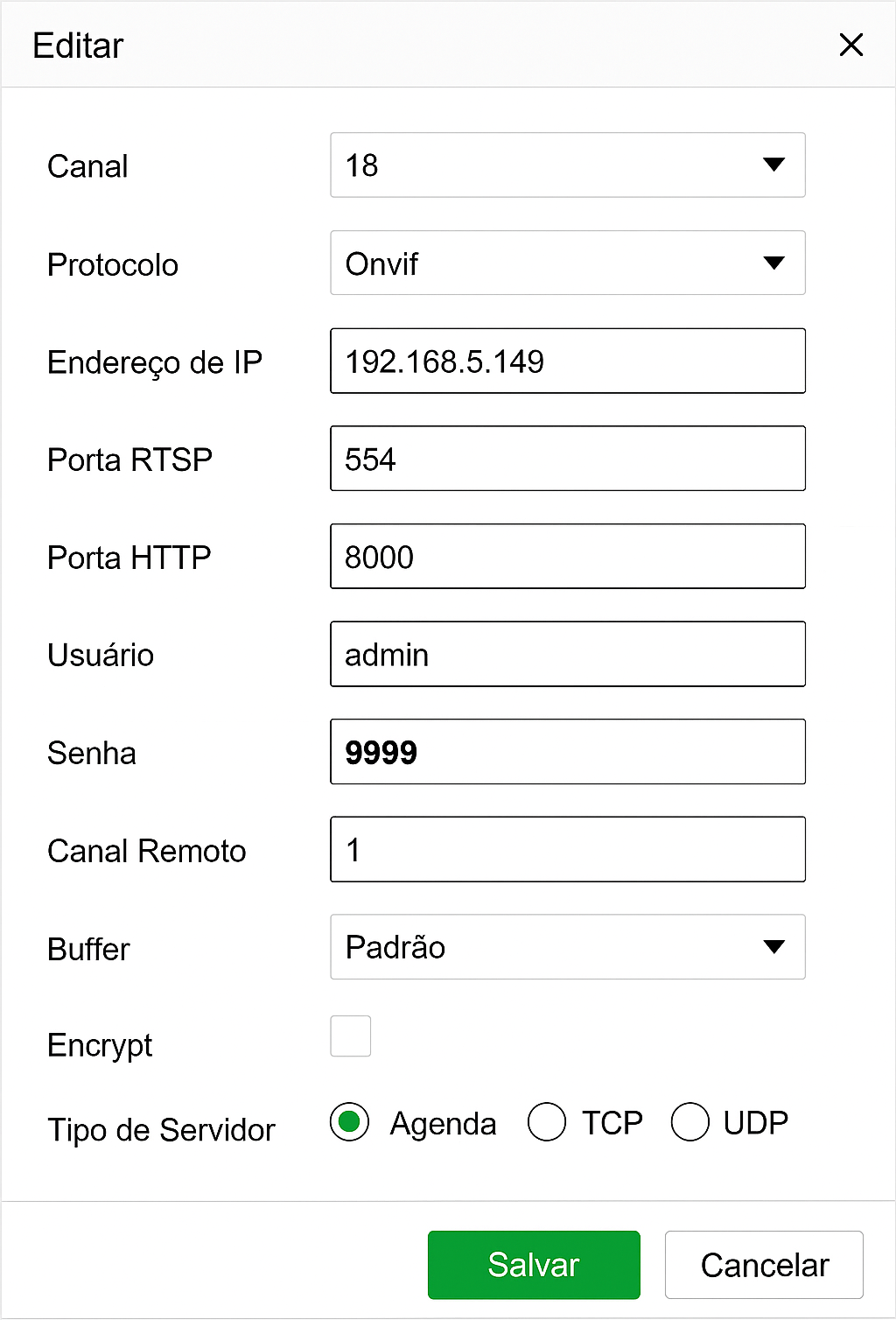

  Abaixo vemos um exemplo de tela de configurações de canal de vídeo. Essa tela pode variar de acordo com o modelo do dispositivo.

Obs.:

» O videoporteiro MVW 3040+ não é compatível com Codec/Tipo de compressão H265, é apenas compatível com Codec/Tipo de compressão H264.

» Resolução máxima da câmera suportada pelo videoporteiro é de 1280×720(1 MP).

» O Videoporteiro MVW 3040 é compatível apenas com câmeras que possuem a configuração de 20 FPS, conforme exemplo na imagem acima (Stream Extra).

» A Resolução do Stream Extra (Econômico) tem por padrão possuir menor resolução (Qualidade) de imagem.

» Para as câmeras IPs, as configurações acima são feitas diretamente na plataforma WEB da câmera correspondente. Caso precise realizar ajustes de configurações de vídeo, consulte o manual do respectivo produto.

Importante:

» Toda câmera, para poder ser visualizada no videoporteiro, deverá estar configurada para o Tipo de compressão (Codec) em H.264.

» Caso o usuário já possua uma câmera instalada e configurada com uma resolução acima do suportado pelo produto, ao configurar a mesma para ser visualizada no videoporteiro o usuário deverá configurar a resolução e tipo de compressão de acordo com o especificado neste manual.

» Se o usuário desejar visualizar uma câmera no produto, e a mesma estiver sendo utilizada em alguma função de gerenciamento de imagem, o usuário deverá realizar os devidos ajustes de vídeo conforme este manual, e em paralelo verificar se esses ajustes não prejudicaram o seu gerenciamento de imagem. Para evitar esse tipo de ajuste, recomenda-se o uso do Stream secundário / econômico.

  Recomenda-se utilizar a configuração de Stream Extra/Econômico (Padrão de fábrica), pois possui resoluções menores em relação ao Stream principal. Desta forma, caso a câmera esteja sendo utilizada para gerenciamento de imagem,o Stream extra não irá interferir no gerenciamento de imagem. Quando configurado por Stream Extra, a imagem poderá ficar quadriculada dependendo da resolução configurada na câmera.

14.2. Cuidados no Cadastro de uma Câmera no Monitor

  Antes de iniciar o cadastro da câmera IP no seu videoporteiro, é necessário verificar algumas configurações da câmera para que possamos visualizá-la no monitor sem que haja problema.

  Primeiramente, verifique se a câmera (IP ou Mibo) está instalada na mesma rede que seu videoporteiro, ou seja, na mesma rede LAN conforme exemplificado na imagem abaixo:

  Em seguida, devemos verificar as configurações de vídeo da câmera para que ela possa ser integrada ao videoporteiro. Para isso, utilize o Software IP Utility da Intelbras para verificar o IP da câmera. Para verificar o funcionamento e baixar o Software IP Utility, verifique o site da Intelbras.

  No IP Utility, selecione a câmera desejada e acesse a plataforma Web dela, inserindo o login e senha de acesso. Após acessar a plataforma verifique as configurações de vídeo da câmera, devendo obrigatoriamente estar configurada para Codec (Tipo de compressão) H.264 e Resolução máxima de até 1280×720(1 MP) para o Stream Principal e Stream Extra.

Obs.:

» Para maiores informações e ajustes da câmera, verifique seu respectivo manual no site do fabricante.

» Para maiores informações de configurações de rede, verifique o manual da sua câmera e/ou roteador em nosso site: www.intelbras.com.br.

IMPORTANTE: Em seguida, no aplicativo da sua câmera ou na plataforma WEB, altere a configuração de IP Dinâmico para IP Estático (IP Fixo). Caso o aplicativo ou plataforma WEB não tenha a opção de ajuste de IP (ajuste de rede), o usuário deverá entrar nas configurações do seu roteador e fixar o IP da câmera de forma manual. Esse ajuste evitará que o produto perca a configuração caso o modem ou roteador seja reiniciado.

14.3. Adicionando uma Câmera no Monitor

  Após serem feitas todas as configurações da câmera, seguiremos para o cadastro dela nos monitores do videoporteiro. Para realizar o cadastro, siga os passos descritos a seguir, e o cadastro se dará exclusivamente pelo aplicativo.

  1. No aplicativo, abra as configurações do MVW 3040 e selecione o ícone Adicionar Câmeras. Será aberta uma tela mostrando as câmeras já cadastradas. Para adicionar uma câmera selecione o ícone “+” e em seguida selecione o tipo de câmera que deseja instalar no monitor (Câmera Mibo ou IP).

  Se selecionado a opção Câmera Mibo, será aberta uma tela indicando as câmeras Mibo que o cliente possui instalada no aplicativo. Selecione a que achar conveniente e pressione próximo.

IMPORTANTE: Só será possível instalar e vincular as câmeras que estiverem instaladas no mesmo endereço de IP que o Videoporteiro MVW 3040.

  2. Em seguida, realize as configurações e ajustes necessários, conforme descrito abaixo:

» Nome do dispositivo:

» Câmera Mibo: O App irá puxar automaticamente o nome cadastrado na câmera, se necessário realize o ajuste.

» Câmera IP: Defina um nome para sua câmera.

» Endereço de IP:

» Câmera Mibo: O App irá puxar automaticamente o endereço de IP da câmera. Não altere esta informação.

» Câmera IP: Insira o IP da câmera que deseja cadastrar. Verifique o IP da câmera através do IP Utility ou através de outro aplicativo.

» Usuário:

» Câmera Mibo: O App irá inserir automaticamente o usuário da câmera Mibo (admin). Não altere esta informação.

» Câmera IP: O usuário/instalador deverá inserir o nome do usuário ONVIF cadastrado na plataforma Web da câmera.

» Senha de acesso do dispositivo:

» Câmera Mibo: Por padrão, a senha da câmera Mibo será a senha cadastrada no aplicativo, após realizar a primeira vinculação. Caso esta senha não seja válida, insira a senha da etiqueta da câmera. Esta informação pode variar de câmera para câmera.

Obs.: Caso necessite consultar a senha da etiqueta da câmera, consulte na aba de configurações da câmera, ou verifique o manual da mesma.

» Câmera IP: O usuário/instalador deverá inserir a senha do usuário ONVIF cadastrado na plataforma Web da câmera.

» Stream:

Atenção: Obrigatoriamente deverá ser usado o Stream Econômico (Stream Extra).

  Após realizar essas configurações, pressione Salvar.

  3. Em seguida será mostrado na tela do App as câmeras que já estão instaladas no monitor.

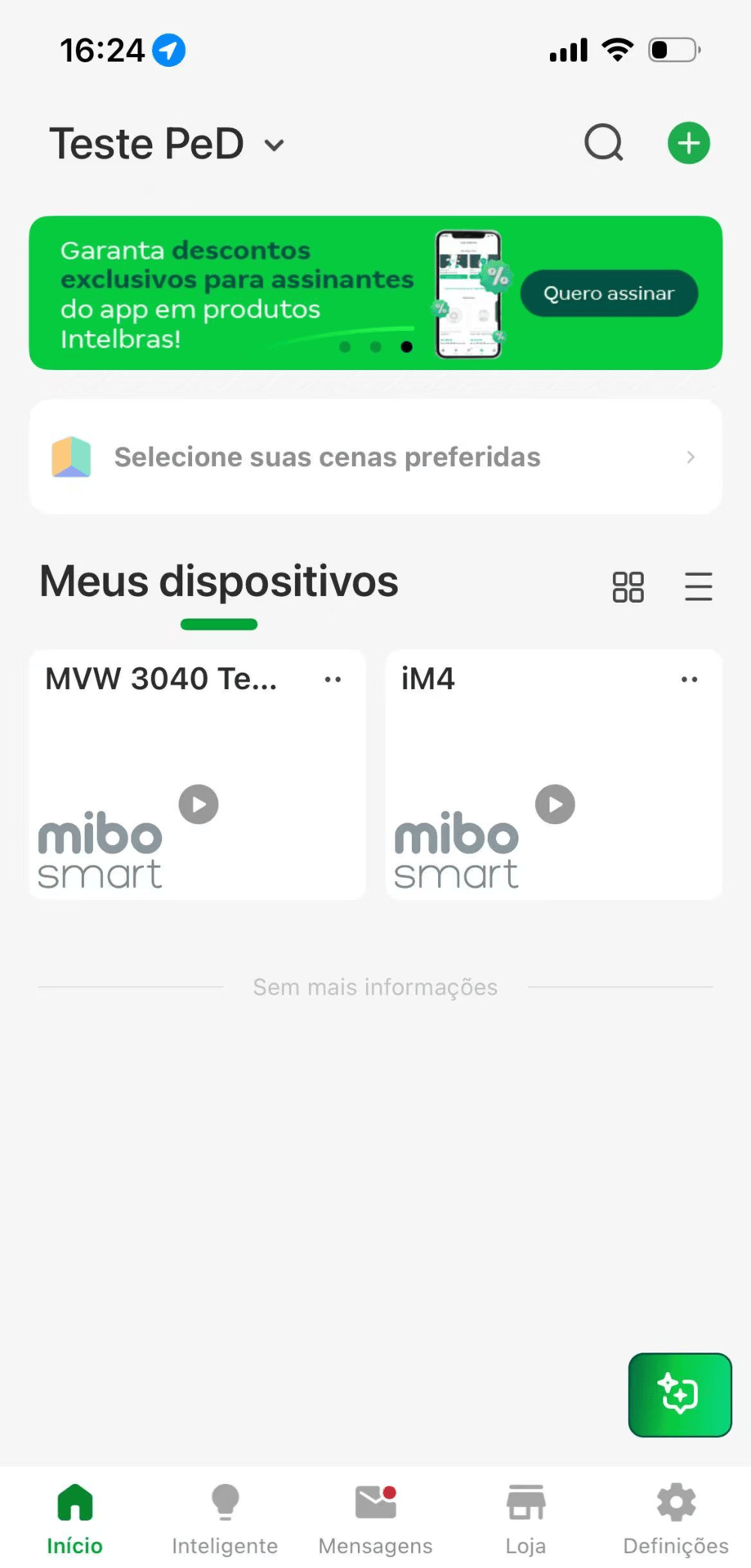

Abaixo, exemplifacaremos como realizar o cadastro de uma câmera Mibo no monitor:

14.4. Visualização da Câmera no Monitor

  Para visualizar a câmera extra no monitor, na tela principal, o usuário deverá pressionar o ícone de visualização de câmeras . Será aberta uma tela mostrando as câmeras instaladas, em seguida selecione a câmera que deseja visualizar.

  Será aberta a tela de visualização das câmeras adicionais. Para visualizar outra câmera, caso instalada, pressione o ícone de seta (cima e baixo) para selecioná-la.

  Nesta aba é possível realizar registros de fotos e vídeos (quando possuir um SD Card inserido no módulo externo), basta pressionar o ícone uma vez para registrar uma foto, e pressionar a mesma tecla por 2 segundos para um registro de vídeo. Para sair da tela basta pressionar a seta para a esquerda ou aguardar o tempo de finalização de visualização (aproximadamente 2 minutos).

Obs.:

» O produto possui uma memória interna para gravação do registro de foto. Para registro de vídeo deverá ser inserido um SD Card no módulo externo. Para visualizá-los basta verificar a aba de eventos/galeria do produto.

» Todos os registros de fotos e vídeos serão compartilhados entre todos os monitores.
