Cuidados e segurança

• Instale a interface próximo a uma tomada de energia elétrica (não conectada a um interruptor). Desconecte o adaptador de tensão nas seguintes circunstâncias: antes de limpá-lo, se houver algum dano no cordão do adaptador ou se for derramado líquido sobre a interface. Utilize somente adaptadores AC/DC originais do produto.
• Para a limpeza use somente uma flanela umedecida com água. Não use limpadores, solventes (ex. álcool, acetona, etanol) ou outros produtos químicos. Eles podem causar danos à carcaça e infiltrar-se no aparelho, originando estragos permanentes.
• Esta interface não funciona na falta de energia elétrica.
• Não exponha o aparelho ao sol ou ao calor excessivo.
• Descarte adequadamente seu produto após vida útil - entregue em pontos de coleta de produtos eletroeletrônicos, em alguma assistência técnica autorizada Intelbras ou consulte nosso site www.intelbras.com.br e suporte@intelbras.com.br ou (48) 2106-0006 ou 0800 7042767 para mais informações

Índice

Especificações técnicas

Produto

Instalação

Exportar para PDF

Para exportar este manual para o formato de arquivo PDF, utilize o recurso de impressão que navegadores como Google Chrome^® e Mozilla Firefox^® possuem. Para acessá-lo, pressione as teclas CTRL + P ou clique aqui. Se preferir, utilize o menu do navegador, acessando a aba Imprimir, que geralmente fica no canto superior direito da tela. Na tela que será aberta, execute os passos a seguir, de acordo com o navegador:

Google Chrome^®: na tela de impressão, no campo Destino, clique em Alterar, selecione a opção Salvar como PDF na seção Destinos locais e clique em Salvar. Será aberta a tela do sistema operacional solicitando que seja definido o nome e onde deverá ser salvo o arquivo.

Mozilla Firefox^®: na tela de impressão, clique em Imprimir, na aba Geral, selecione a opção Imprimir para arquivo, no campo Arquivo, defina o nome e o local onde deverá ser salvo o arquivo, selecione PDF como formato de saída e clique em Imprimir.

Especificações técnicas

Dimensões e peso

Produto

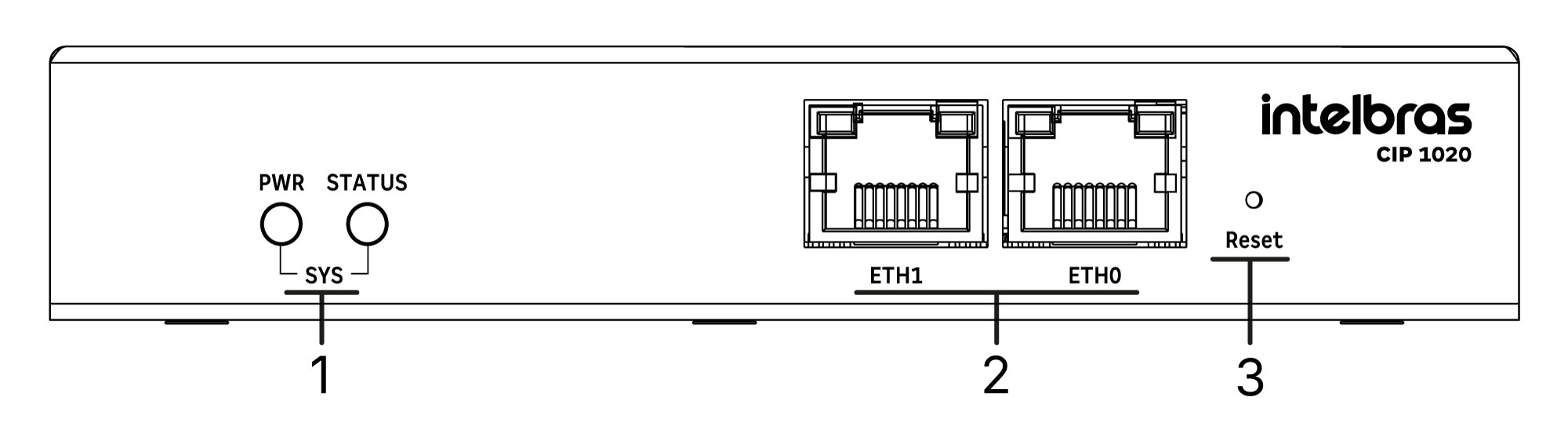

Painel Frontal

1. LEDs status.
2. Portas Ethernet RJ45 10/100/1000.
3. Entrada para o botão Reset.

LEDs

LED	Descrição		Demonstração
PWR	Aceso: o aparelho está ligado
	Apagado: o aparelho está desligado
Status	Sempre apagado indica que o produto está em modo Recovery
	Cadência rápida indica que o dispositivo está inicializando/operação de boot (500 ms)
	Cadência baixa indica que o dispositivo está pronto e OK (1s)
ETH0/ETH1	Amarelo	Aceso: rede conectada
		Apagado: sem conexão
	Verde	Aceso: está tendo comunicação/transferência de dados
		Apagado: sem comunicação/transferência de dados

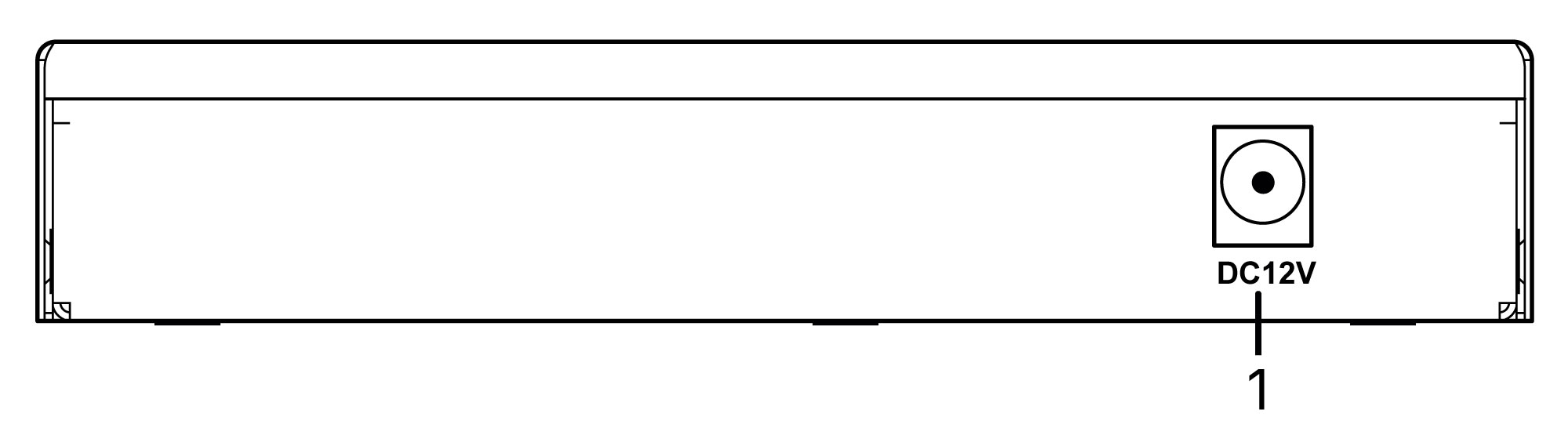

Painel Posterior

1. Entrada para a fonte de alimentação.

Instalação

Instalação em mesa

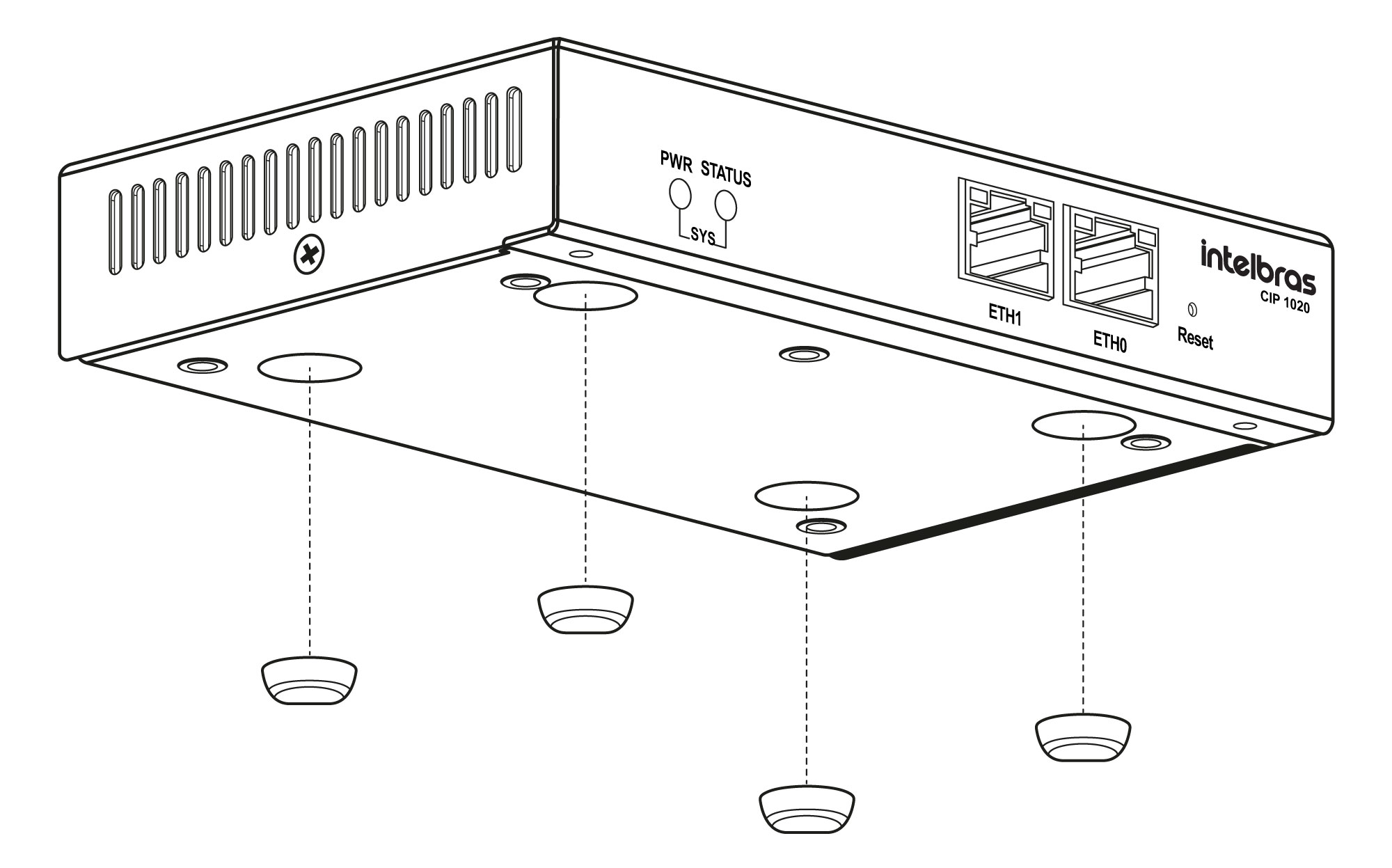

Caso o usuário necessite ou precise instalar o produto em alguma mesa ou outra superfície plana, o produto já vem acompanhado com quatro pés de borrachas para melhorar a fixação da CIP 1020.

Instalando no perfil

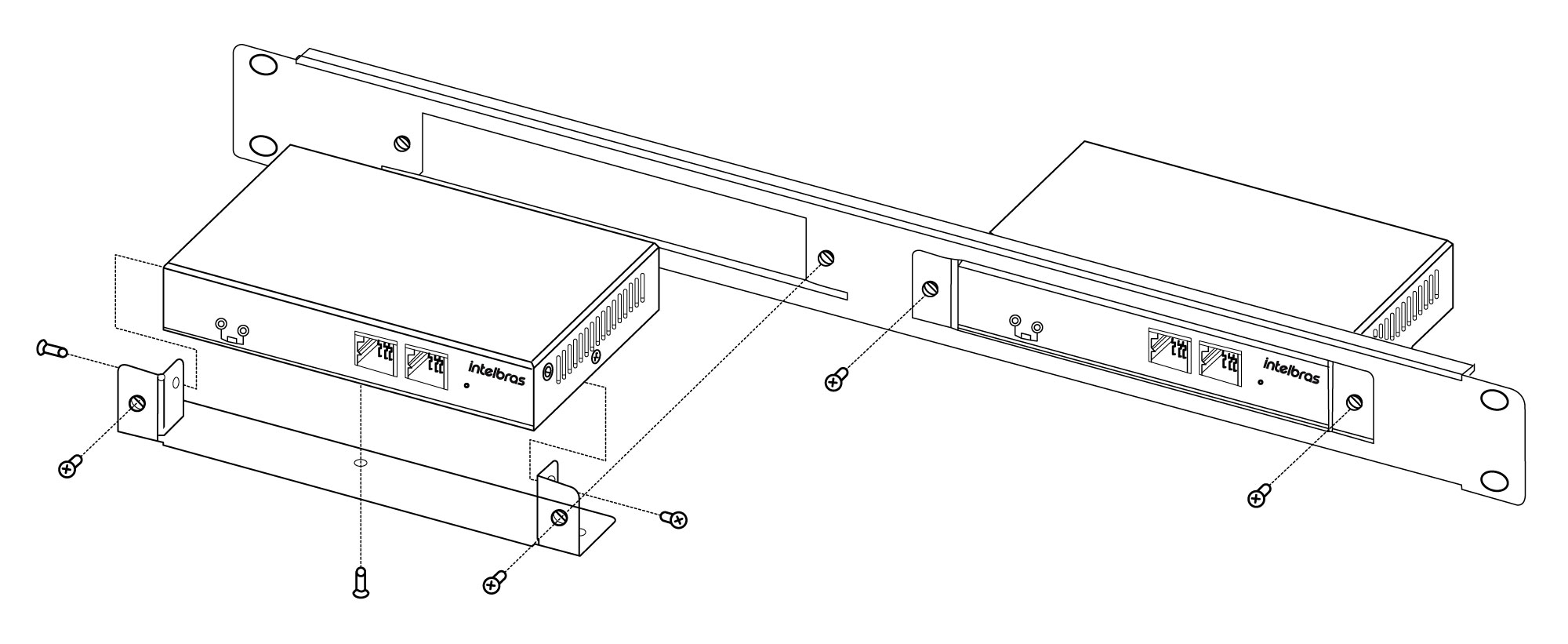

Pensando na praticidade e conforto do usuário a Intelbras desenvolveu um Gabinete de Rack 19” para até 2 CIP 1020, que pode ser adquirido separadamente.

Atenção: para garantir a ventilação correta e a dissipação do calor, não obstrua as laterais do produto.

Primeiros passos

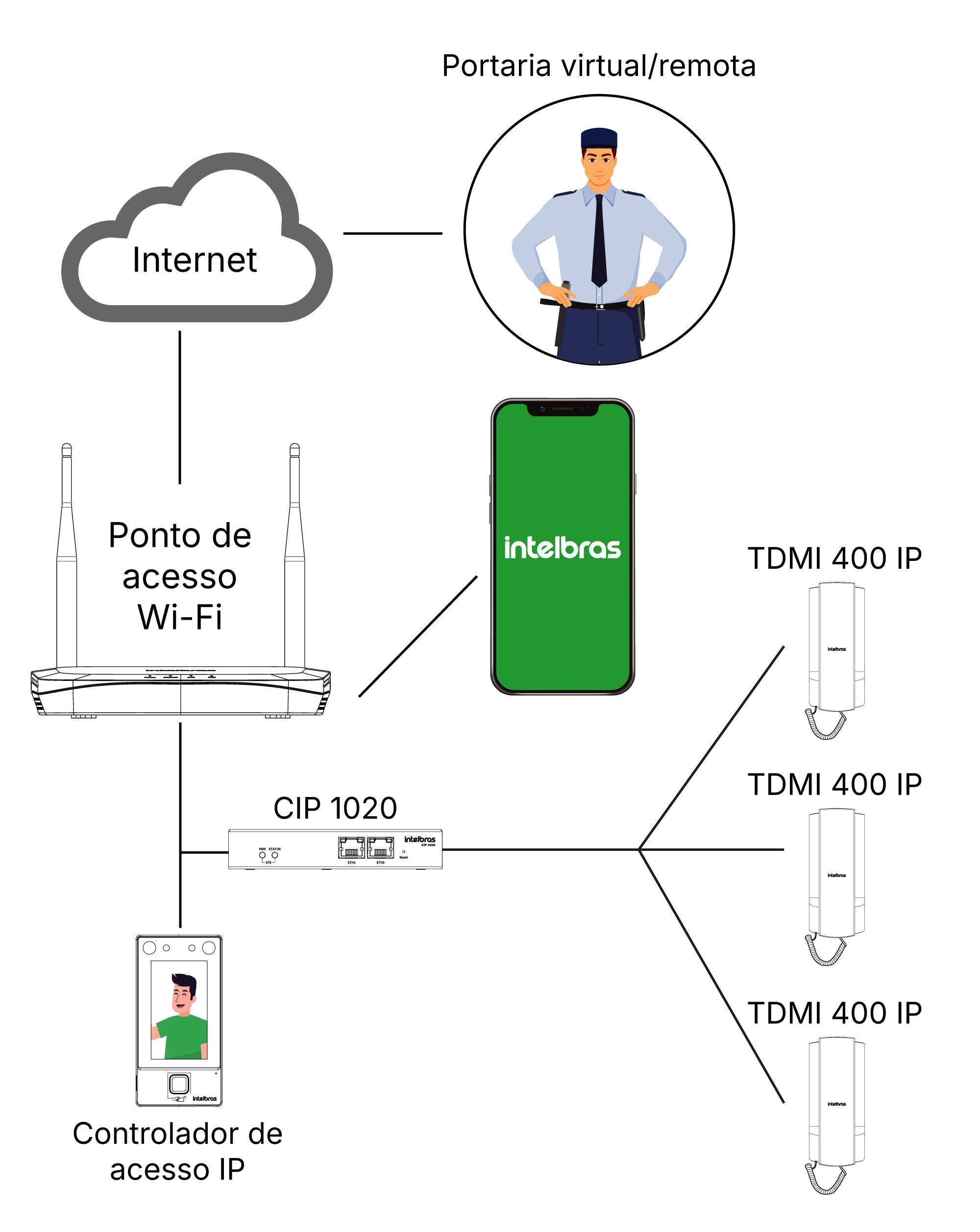

A CIP 1020 conta com diversos cenários de aplicação, que variam de acordo com a necessidade do usuário, de onde implementar e de como configurar. A seguir, um exemplo de integração entre portaria virtual, ramais IP e aplicativo de telefone para smartphone:

Configuração da CIP 1020

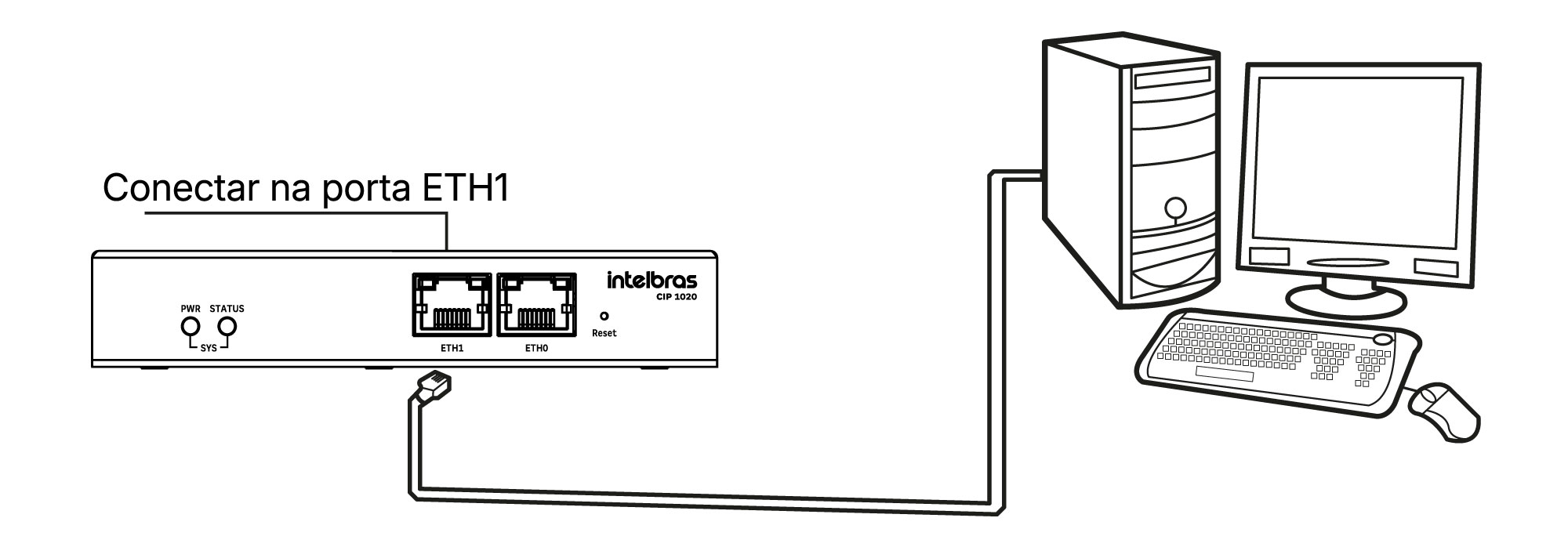

Para configurar a CIP 1020, o usuário deve manter o produto conectado a um computador ou notebook pela interface de rede ETH1 garantindo que ambos estejam na mesma faixa de IP, após isso, abrir o browser (navegador web, ex.: Mozilla Firefox®) e digitar o endereço IP do pré-aplicado

• Endereço IP ETH1: 10.0.0.2.
• Máscara de sub-rede: 255.255.255.0.

Obs.: a interface de rede ETH0 é bloqueada para acesso web por padrão de fábrica.

Dados para acesso Web na CIP 1020

• Usuário: admin
• Senha: admin

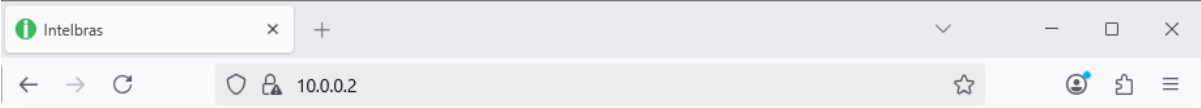

Após conectar na porta ETH1, abra o navegador web, ex.: Mozilla Firefox®, e digite o endereço IP 10.0.0.2, como mostra figura a seguir:

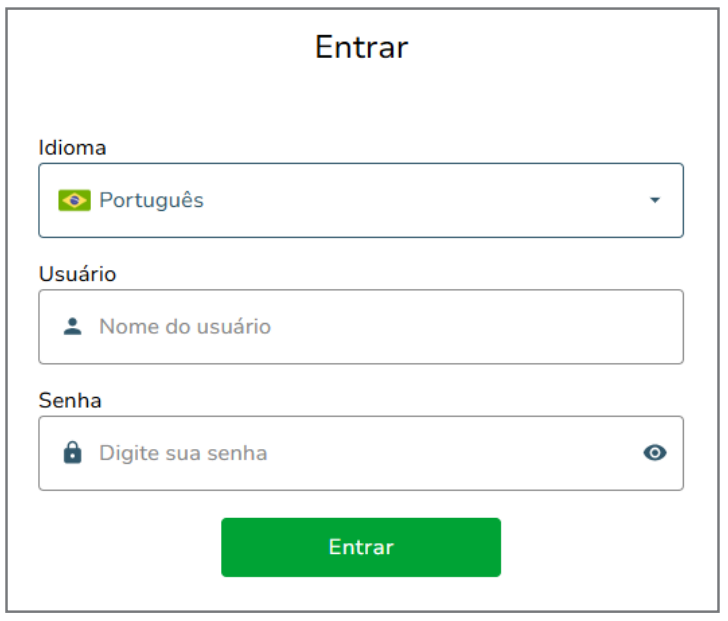

Ao solicitar autenticação, digite admin tanto para login quanto para senha. A figura a seguir mostra uma imagem da solicitação de autenticação.

Será solicitado a alteração da senha de acesso no primeiro login e com acesso liberado ao gerenciador da CIP 1020 pode-se fazer as configurações desejadas e também o monitoramento das interfaces conectadas no equipamento.

TERMO DE GARANTIA

Para a sua comodidade, preencha os dados abaixo, pois, somente com a apresentação deste em conjunto com a nota fiscal de compra do produto, você poderá utilizar os benefícios que lhe são assegurados.

Nome do cliente:

Assinatura do cliente:

Nº da nota fiscal:

Data da compra:

Modelo:

Nº de série:

Revendedor:

1. Todas as partes, peças e componentes do produto são garantidos contra eventuais vícios de fabricação, que porventura venham a apresentar, pelo prazo de 1 (um) ano – sendo este de 90 (noventa) dias de garantia legal e 9 (nove) meses de garantia contratual –, contado a partir da data da compra do produto pelo Senhor Consumidor, conforme consta na nota fiscal de compra do produto, que é parte integrante deste Termo em todo o território nacional. Esta garantia contratual compreende a troca gratuita de partes, peças e componentes que apresentarem vício de fabricação, incluindo as despesas com a mão de obra utilizada nesse reparo. Caso não seja constatado vício de fabricação, e sim vício(s) proveniente(s) de uso inadequado, o Senhor Consumidor arcará com essas despesas.

2. A instalação do produto deve ser feita de acordo com o Manual do Produto e/ou Guia de Instalação. Caso seu produto necessite a instalação e configuração por um técnico capacitado, procure um profissional idôneo e especializado, sendo que os custos desses serviços não estão inclusos no valor do produto.

3. Constatado o vício, o Senhor Consumidor deverá imediatamente comunicar-se com o Serviço Autorizado mais próximo que conste na relação oferecida pelo fabricante – somente estes estão autorizados a examinar e sanar o defeito durante o prazo de garantia aqui previsto. Se isso não for respeitado, esta garantia perderá sua validade, pois estará caracterizada a violação do produto.

4. Na eventualidade de o Senhor Consumidor solicitar atendimento domiciliar, deverá encaminhar-se ao Serviço Autorizado mais próximo para consulta da taxa de visita técnica. Caso seja constatada a necessidade da retirada do produto, as despesas decorrentes, como as de transporte e segurança de ida e volta do produto, ficam sob a responsabilidade do Senhor Consumidor.

5. A garantia perderá totalmente sua validade na ocorrência de quaisquer das hipóteses a seguir: a) se o vício não for de fabricação, mas sim causado pelo Senhor Consumidor ou por terceiros estranhos ao fabricante; b) se os danos ao produto forem oriundos de acidentes, sinistros, agentes da natureza (raios, inundações, desabamentos, etc.), umidade, tensão na rede elétrica (sobretensão provocada por acidentes ou flutuações excessivas na rede), instalação/uso em desacordo com o manual do usuário ou decorrentes do desgaste natural das partes, peças e componentes; c) se o produto tiver sofrido influência de natureza química, eletromagnética, elétrica ou animal (insetos, etc.); d) se o número de série do produto tiver sido adulterado ou rasurado; e) se o aparelho tiver sido violado.

6. Esta garantia não cobre perda de dados, portanto, recomenda-se, se for o caso do produto, que o Consumidor faça uma cópia de segurança regularmente dos dados que constam no produto.

7. A Intelbras não se responsabiliza pela instalação deste produto, e também por eventuais tentativas de fraudes e/ou sabotagens em seus produtos. Mantenha as atualizações do software e aplicativos utilizados em dia, se for o caso, assim como as proteções de rede necessárias para proteção contra invasões (hackers). O equipamento é garantido contra vícios dentro das suas condições normais de uso, sendo importante que se tenha ciência de que, por ser um equipamento eletrônico, não está livre de fraudes e burlas que possam interferir no seu correto funcionamento.

Sendo estas as condições deste Termo de Garantia complementar, a Intelbras S/A se reserva o direito de alterar as características gerais, técnicas e estéticas de seus produtos sem aviso prévio. Todas as imagens deste manual são ilustrativas

Produto beneficiado pela Legislação de Informática
